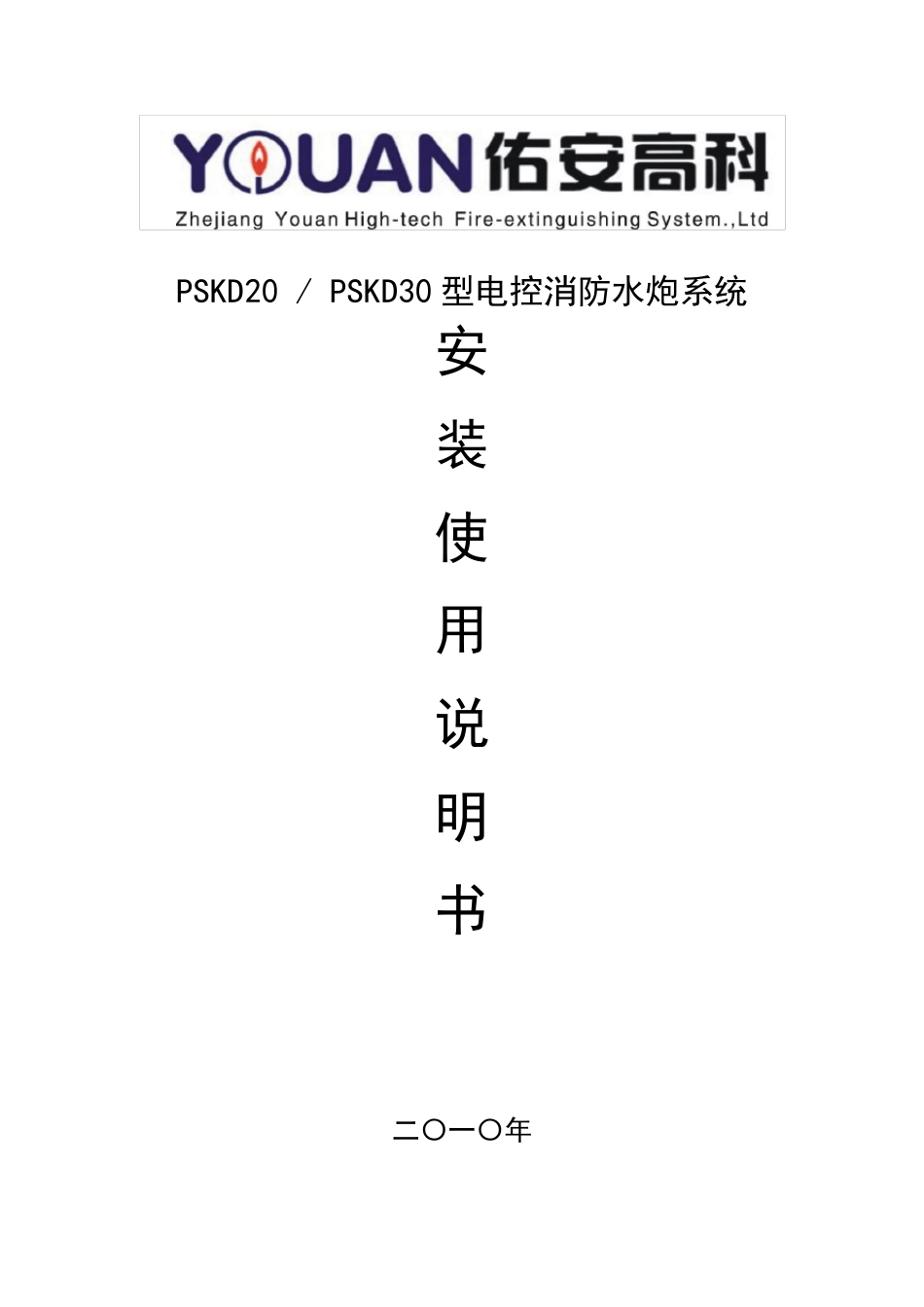

PSKD20 / PSKD30 型电控消防水炮系统 安 装 使 用 说 明 书 二〇一〇年 2 一 系统组成 PSKD 系列电控消防水炮系统是由电控消防水炮、水流指示器、电动阀、检修阀、现场视频 CCD、现场控制箱、声光报警器、手动报警按钮、手动控制盘、火灾报警联动控制器、灭火装置远程控制器、视频图像记录仪、消防管道、消防泵控制柜、消防水泵、消防蓄水池、水泵接合器和各类线缆等组成。 PSKD 电控消防水炮系统方框图 二 性能特点及参数 1.性能特点 ➢ 采用微电机驱动水平、俯仰旋转； ➢ 具有直流柱状喷射和散花喷洒转换功能； ➢ 能摄取、存储现场图像； ➢ 三种控制方式，现场手动+远程手动+现场遥控控制； ➢ 采用工业总线控制,最远可达 2000 米； ➢ 启动方式灵活（开关量信号、串口、手动）， 3 可接入各种自动消防报警（联动）系统； ➢ 角度反馈、极限位置反馈、火警信号反馈、水流信号信号反馈、电动阀开阀反馈、手动信号阀反馈； ➢ 功耗小，压力消耗极低； ➢ 重量轻，结构紧凑，安装维护简便。 2.技术参数 流量（L/s） 20 （压力P =0.8 MPa） 30 （压力P =0.8 MPa） 射流半径（m） ≥57 （压力P =0.8 MPa） ≥67 （压力P =0.8 MPa） 保护半径（m） ≥51 （压力P =0.8 MPa） ≥60 （压力P =0.8 MPa） 额定工作压力（MPa） 0.8 额定工作压力上限（MPa） 1.0 极限压力（MPa） 1.6 安装高度（m） 6~30 喷射时后座力（N） ＜850 （压力P≤1.0Mpa） ＜950 （压力P≤1.0Mpa） 入口法兰 DN65 喷嘴雾化角度（°） ≥90 （可调整选配角度） 水平回转角度（°） 0~360 （可调整选配角度） 俯仰回转角度（°） -90 ~ +30 （可调整选配角度） 回转速度（0/s） 水平：10± 1；俯仰：10± 1 角度反馈精度（°） 0.1 极限位保护 水平、俯仰极限位停止开关各一组 通讯方式 RS485总线：1200米；CAN总线：5000米 远程确认方式 1路彩色视频信号输出：480线，10Vp-p/75Ω 供电电压（V） DC 24 功率（W） 静态功耗<2W，最大功耗：80W 静态功耗<2W，最大功耗：100W 工作温度（℃）： -20 ~ +55 保护等级 IP33 材料 主体：铝合金、合金铜、不锈钢、尼龙 颜色 入口法兰消防红，主体本色 炮身自重（kg）： 14.5 15.5 外形尺寸（mm） 740（高）× 278（宽 ）× 350（长 ） 4 三 系统设备安装 灭火装置管路安装图如图1-①所示，...
