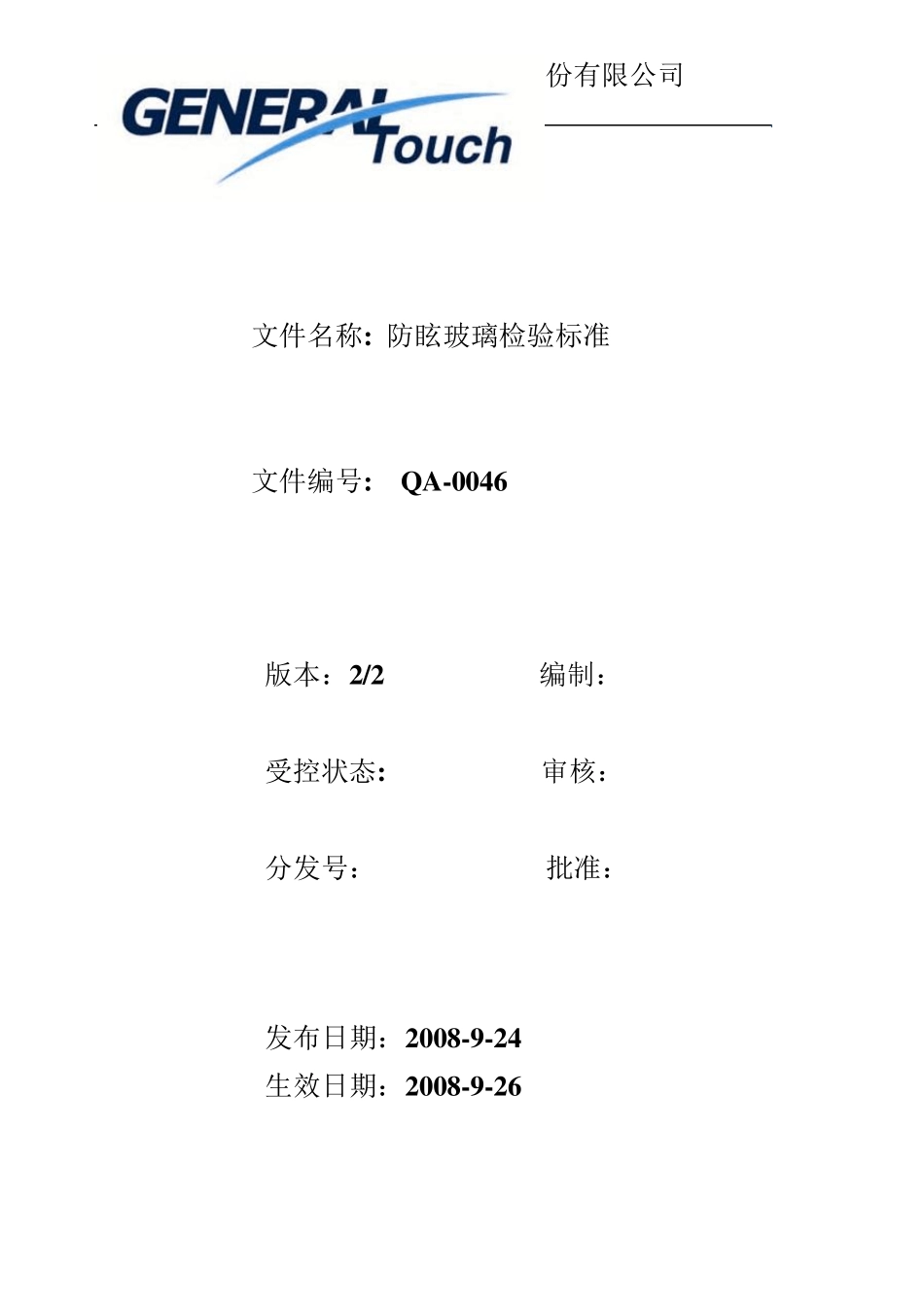

成都吉锐触摸技术股份有限公司 文件名称: 防眩玻璃检验标准 文件编号: QA-0046 版本:2/2 编制: 受控状态: 审核: 分发号: 批准: 发布日期:2008-9-24 生效日期:2008-9-26 成都吉锐触摸技术股份有限公司 文件名称: 防眩玻璃检验标准 文件编号 QA-0046 版次/修订次 2/2 页 次 1/5 (一)适用范围 公司所有防眩玻璃原片的进料检验。 (二)光学指标要求 1.透过率(light transmittance):88%Min.(380~700nm 可见光波长范围),分光光度计测量。 2.光泽度(Gloss): 1)测试仪器:WGG-60 光泽度仪 2)测试方法:按下图所示,在原片上选取5 个点进行光泽度测试,其中在每个点上仪器每旋转90度读数一次,共二次,然后10 次测试数据取平均值即得到该张原片的光泽度数值。注意对于单面防眩玻璃须测试防眩处理面。 3)光泽度标准: a. 防眩玻璃光泽度采购规格有两种:100±10和 80±10,IQC分别按100±13和 80±15的标准进行进料检验。 b. 尺寸≤20"的常规尺寸玻璃要求同一片玻璃光泽度最大值与最小值之差≤10; 尺寸>20"的大尺寸玻璃要求同一片玻璃光泽度最大值与最小值之差≤20。 (三)外观检验 1.外观缺陷定义 1)圆状缺陷:表现为圆型的外观缺陷,如气泡、白点、划伤、凹坑、异物、防眩过处理和防眩处理不到的圆状缺陷等,如下图所示: 直径 成都吉锐触摸技术股份有限公司 文件名称: 防眩玻璃检验标准 文件编号 QA-0046 版次/修订次 2/2 页 次 2/5 2)线状缺陷:表现为线型的外观缺陷,如划伤、刮花、异物、防眩过处理和防眩处理不到的线状缺陷等,如下图所示: 宽(W) 长(L) 3)凸状缺陷:凸出玻璃表面的杂质或其他缺陷。 2.外观检验方法 具体检验方法如图所示:首先双手握住玻璃的两个短边,检验长方向;再握住玻璃的两个长边,检验宽方向;一般以长方向为主。(或把玻璃水平放在架子上,光源在玻璃底下) 按照外观检验标准先垂直方向检验,检验时间为 20-30 秒; 再把玻璃从垂直方向逐渐缓慢旋转到水平方向,旋转过程中按照外观检验标准检验,检验时间为 20-30 秒。 3.外观检验标准 缺陷种类 质量要求 圆状缺陷(Round Defect) 缺陷直径 Ø (mm) 玻璃尺寸及圆状缺陷允许个数 465×370mm 大于 465×370mm Ø ≤0.1 不计 不计 0.1<Ø ≤0.2 10 12 0.2<Ø ≤0.4 6 8 Ø >0.4 0 0 允许缺陷总数 13 15 注:在任何一个直径...
