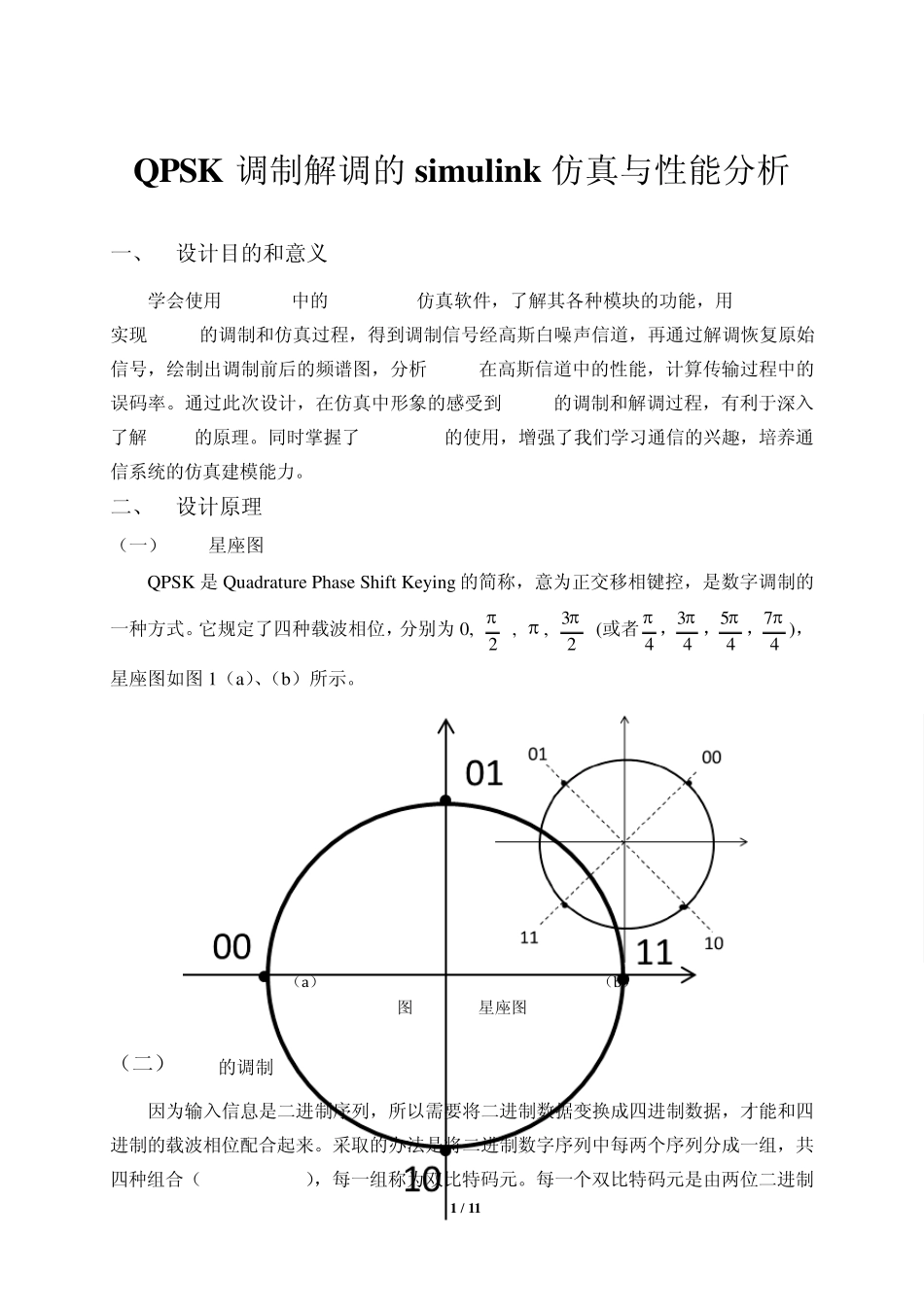

1 / 11 QPSK 调制解调的simu link 仿真与性能分析 一、 设计目的和意义 学会使用 MATLAB中的simulink仿真软件，了解其各种模块的功能，用 simulink实现 QPSK的调制和仿真过程，得到调制信号经高斯白噪声信道，再通过解调恢复原始信号，绘制出调制前后的频谱图，分析QPSK在高斯信道中的性能，计算传输过程中的误码率。通过此次设计，在仿真中形象的感受到 QPSK的调制和解调过程，有利于深入了解QPSK的原理。同时掌握了 simulink的使用，增强了我们学习通信的兴趣，培养通信系统的仿真建模能力。 二、 设计原理 （一）QPSK星座图 QPSK 是 Qu adratu re Phase Shift Key ing 的简称，意为正交移相键控，是数字调制的 一种方式。它规定了四种载波相位，分别为 0, 2 ,  , 32 (或者4 ，34 ，54 ，74 )，星座图如图 1（a）、（b）所示。 图 1 QPSK星座图 （二）QPSK的调制 因为输入信息是二进制序列，所以需要将二进制数据变换成四进制数据，才能和四进制的载波相位配合起来。采取的办法是将二进制数字序列中每两个序列分成一组，共四种组合（00,01,10,11），每一组称为双比特码元。每一个双比特码元是由两位二进制（a） （b） 2 / 1 1 信息比特组成，它们分别代表四进制四个符号中的一个符号。QPSK每次调制可传输两个信息比特。图2的（a）、(b)、(c)原理框图即为 QPSK的三种调制方式，本次课程设计主要采用的是正交调制方式。 （三）QPSK的解调 QPSK信号可以用两个正交的载波信号实现相干解调，它的相干解调器如图3所示，正交路分别设置两个匹配滤波器，得到 I（t）和 Q（t），经电平判决和并转串即可恢复出原始信息。 （a）正交调制法 （b）相位选择法 （c）脉冲插入法 图2 QPSK的主要调制方式 3 / 1 1 三、 详细设计步骤 （一）QPSK调制电路 查阅资料，熟悉 simulink的工作环境，理解 simulink的模块功能，根据图 2（a）的方框图搭建 QPSK调制电路（图 4）：采用 Buffer和 Demux将信号源进行串并转换，Unipolar to Bipolar实现电平转换。 图 4 QPSK调制仿真图 （二）AWGN信道模型 AWGN信道模块可以将加性高斯白噪声加到一个实数的或复数的输入信号。当输入信号是实数时，这个块增加了实的高斯噪声，产生一个实数的输出信号。当输入信号是复数的，这个模块增加了复数的高斯噪声，产生复数的输出信号。此模块继承它的输入信图 3 QPSK相干解调器 4...
