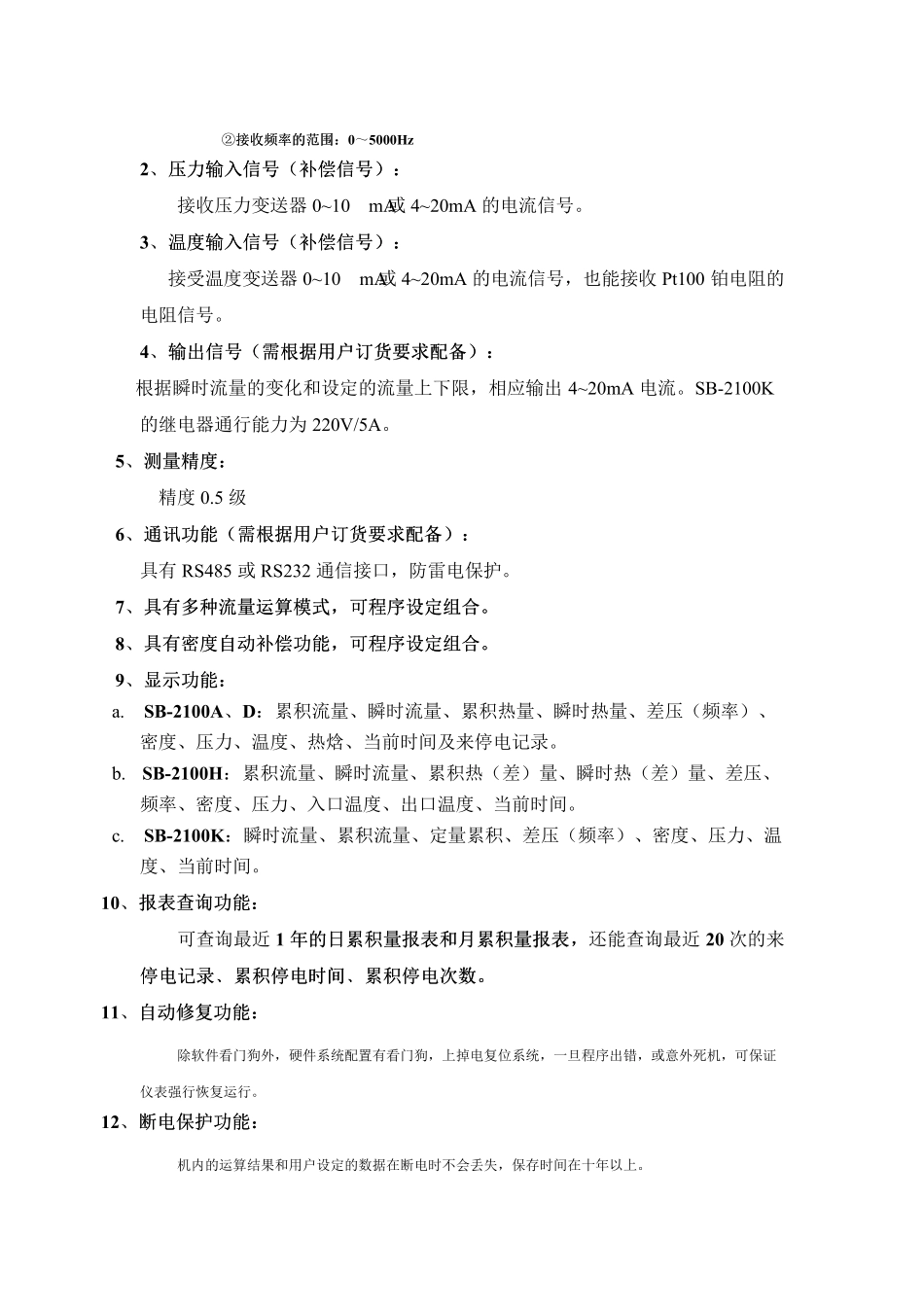

SB-2 1 0 0流量积算仪 金湖奥科仪表有限公司金湖奥科仪表有限公司 SB-2 1 0 0流量积算仪流量积算仪说明书说明书 前 言 长期以来，流量的计量一直是计量工作中的重点和难点，它直接影响着企业运行的稳定和企业成本的控制，同时，随着区域集中供热的发展，更是对流量的计量提出了新要求，为了满足这一目标，除了选择合理的现场流量计外，也同时需要配备性能优异的流量积算仪，这样才能组合成完善的流量计量管理。 SB-2000系列和 SB-2100系列流量积算仪就是适应了上述要求的产品，它不仅具备传统的质量计量，同时增加了热量计量、热差量计量、断电记忆、密码设置、定量输出、定时打印和通讯联网等，产品分数码管显示（SB-2000 系列）和液晶显示（SB-2100 系列），在接线上可直接与各种流量计配套，而且操作简易。 一、SB-2100系列积算仪简介 SB-2100系列流量积算仪采用12864 图形点阵液晶显示器显示，通过全中文菜单式设定，可测量介质的质量流量、热流量、热差量、标准体积流量等，它由2100A、2100B、2100D、2100H、2100K、2100S、2100V 和 2100W 八种型号组成，其中，2100A 属于通用型，适合测量饱和蒸汽、过热蒸汽、热水和一般气体的流量、热量等；2100B是适用于天然气、压缩空气、氧气和氮气的流量计量；2100D 是在2100A 的基础上增加了协议计量功能，可对超出设定范围的流量进行协议计量；2100H 是根据国家城镇建设行业标准CJ 128-2000，用于饱和汽或热水的入口出口热差量的计量；2100K 是在SB-2100A 的基础上，通过设定一定量值，当累积流量达到该定量值时能输出继电信号；2100S是分时段计量的积算仪，可任意将一天设置成峰﹑谷﹑平时段；2100V 是用于V 形锥流量计的配套积算仪；2100W 是用于弯管流量计的配套积算仪。 本说明书主要介绍SB-2100A﹑SB-2100B﹑SB-2100H和 SB-2100K积算仪。 二、SB-2100A,B,D,H,K的主要性能指标 1、流量输入信号流量输入信号：： 接收差压变送器、电磁流量计的 0~10 mA、4~20mA 电流信号或涡街流量计的 0~5000Hz 频率信号。 注：①频率信号的标准频率信号的标准：：V 低≤1V，V 高≥5V ②接收频率的范围接收频率的范围：：0～5000Hz 2、压力输入信号压力输入信号（（补偿信号补偿信号）：）： 接收压力变送器 0~ 10 mA或 4~ 20mA 的电流信号。 3、温度输入信号温度输入信号（（补偿信号补偿信号）：）： 接受温度变送器 0~ 10 mA或 4~ 20mA 的电流信...
