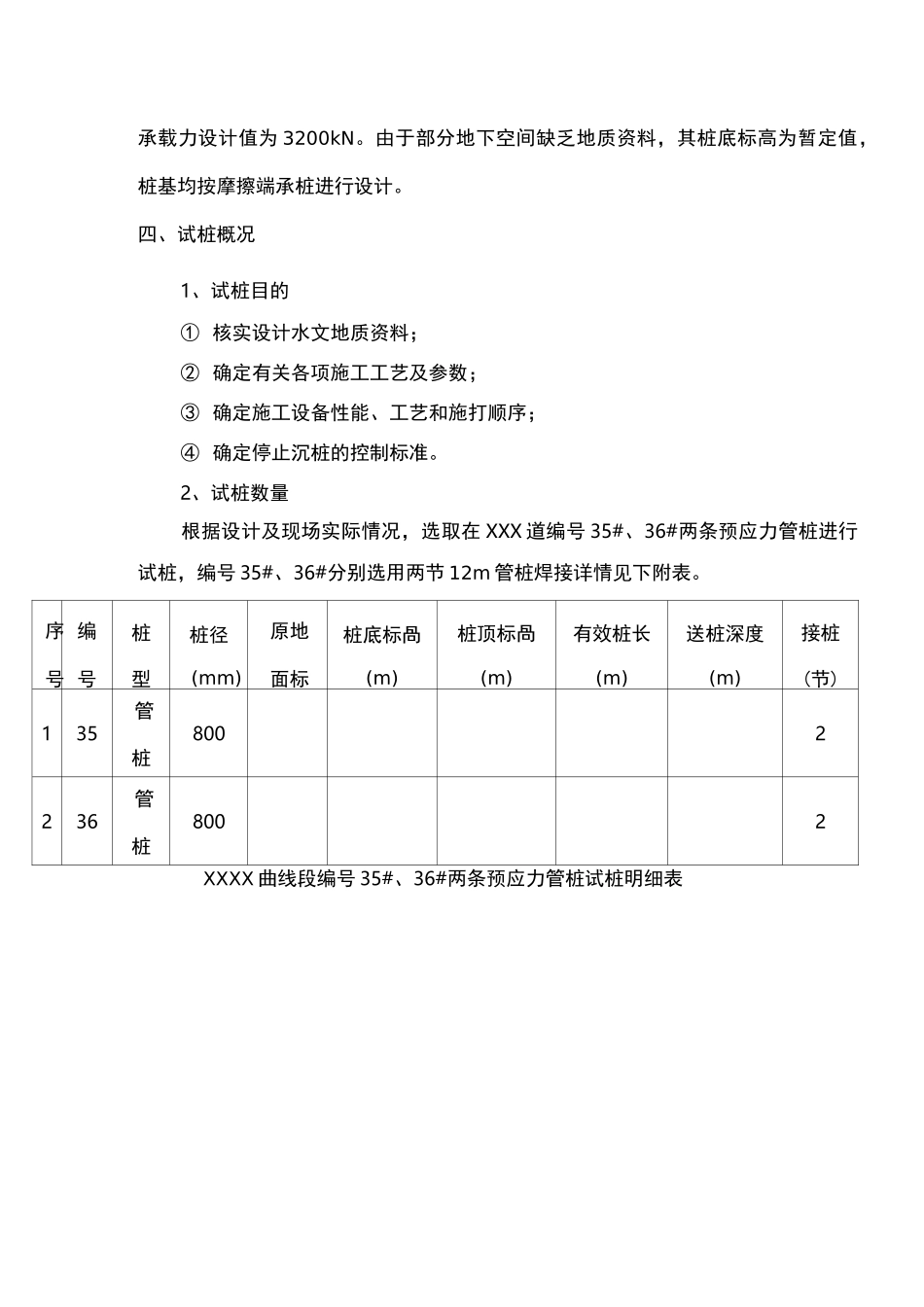

一、编制依据二、工程概述三、管桩设计概况四、试桩概况五、施工部署六、施工工艺流程错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签七、施工方法错误!未定义书签。八、质量要求和检验错误!未定义书签。九、质量保证措施错误!未定义书签。十、安全保证措施错误!未定义书签。XXXXX 项目预应力管桩试桩方案一、编制依据1、本工程《桩位平面布置图》2、本工程《岩土工程勘察报告》3、国家标准《建筑地基基础工程施工质量验收规范》(GB5020-2002)4、国家标准《预应力高强混凝土管桩基础技术规程》5、国家标准《预应力混凝土管桩》(10G409)6、国家标准《建筑工程施工质量验收统一标准》(GB50300-2013)7、国家标准《建筑地基基础设计规范》(GB50007-2011)8、国家标准《工程测量规范》(GB50026-2007)二、工程概述1、工程概况工程内容：XXXXX 项目工程设计工作范围包含：项目区域内 7 条支路及配套工程，道路总长度约 55323 米；跨河涌桥梁 12 座；规划排洪渠 5 条，总长度约 56580米；道路及排洪渠工程红线范围内(两端适当预留)的地下空间建设共 42 处。2、工程地质及场地水文地质条件根据钻探结果，场地内埋藏的地层主要有素填土层(Qml)、第四系海陆交互相沉积层(Qmc)和残积(Qel)层，基岩为燕山期(Yy)花岗岩，现将场地内发育的地层按由新到老。三、管桩设计概况根据工程地质勘察报告及设计图纸，X 区所有地下通道下部结构采用锤击 PHC-800-AB-110 型管桩基础，基础与地下空间采用 1m 厚承台衔接，地下通道结构桩预制管桩桩径为 800m，桩尖采用十字型，桩尖底板厚度为 18mm。具体详大样《预应力混凝土管桩》(10G409)图集后附图纸；纵向间距详见设计图纸。管桩单桩承载力设计值为 3200kN。由于部分地下空间缺乏地质资料，其桩底标高为暂定值，桩基均按摩擦端承桩进行设计。四、试桩概况1、试桩目的① 核实设计水文地质资料；② 确定有关各项施工工艺及参数；③ 确定施工设备性能、工艺和施打顺序；④ 确定停止沉桩的控制标准。2、试桩数量根据设计及现场实际情况，选取在 XXX 道编号 35#、36#两条预应力管桩进行试桩，编号 35#、36#分别选用两节 12m 管桩焊接详情见下附表。序号编号桩型桩径(mm)原地面标桩底标咼(m)桩顶标咼(m)有效桩长(m)送桩深度(m)接桩(节)135管桩8002236管桩8002XXXX 曲线段编号 35#、36#两条预应力管桩试桩明细表子 XXX 道曲线段管桩桩位坐标XXX ...
