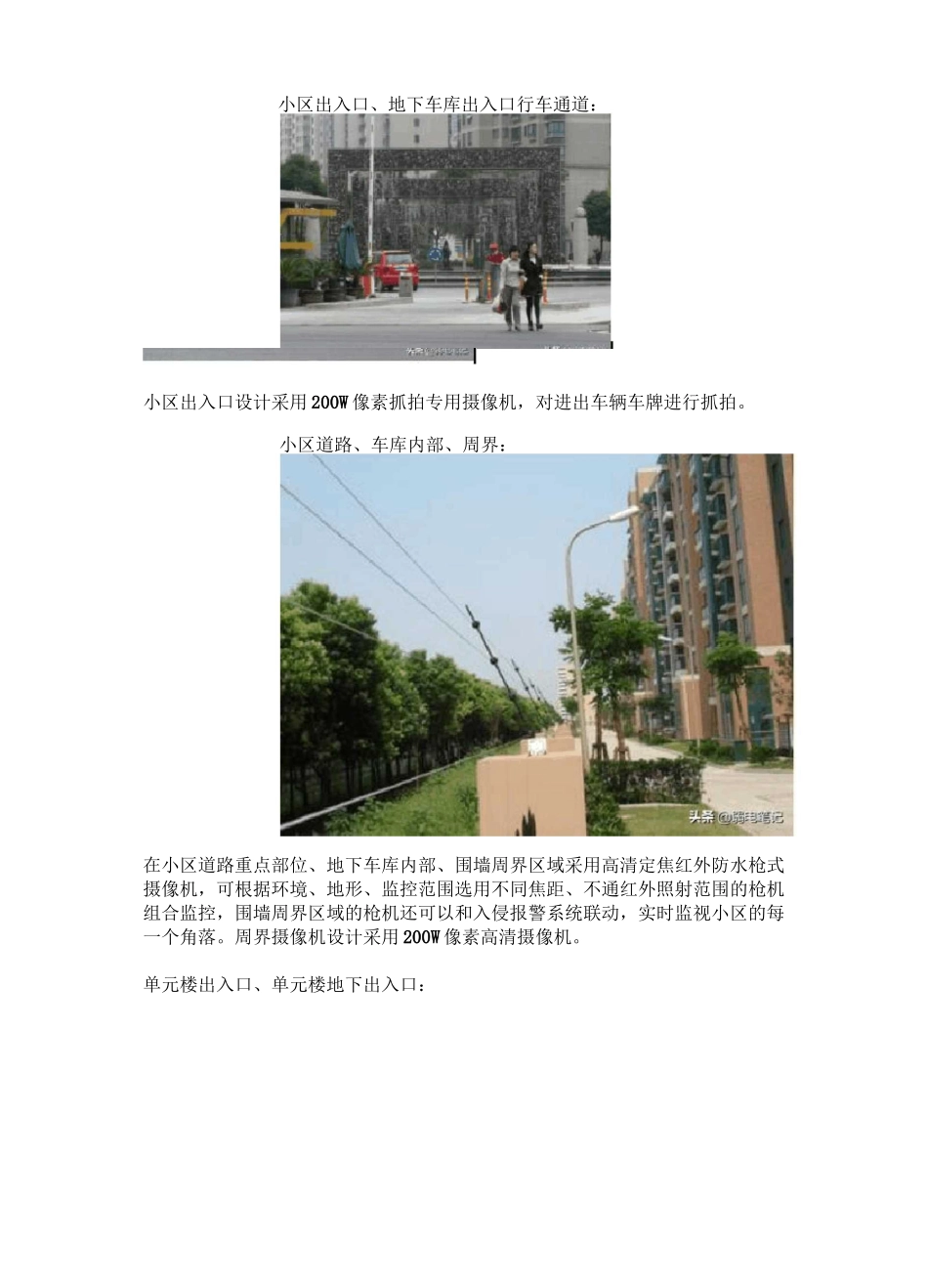

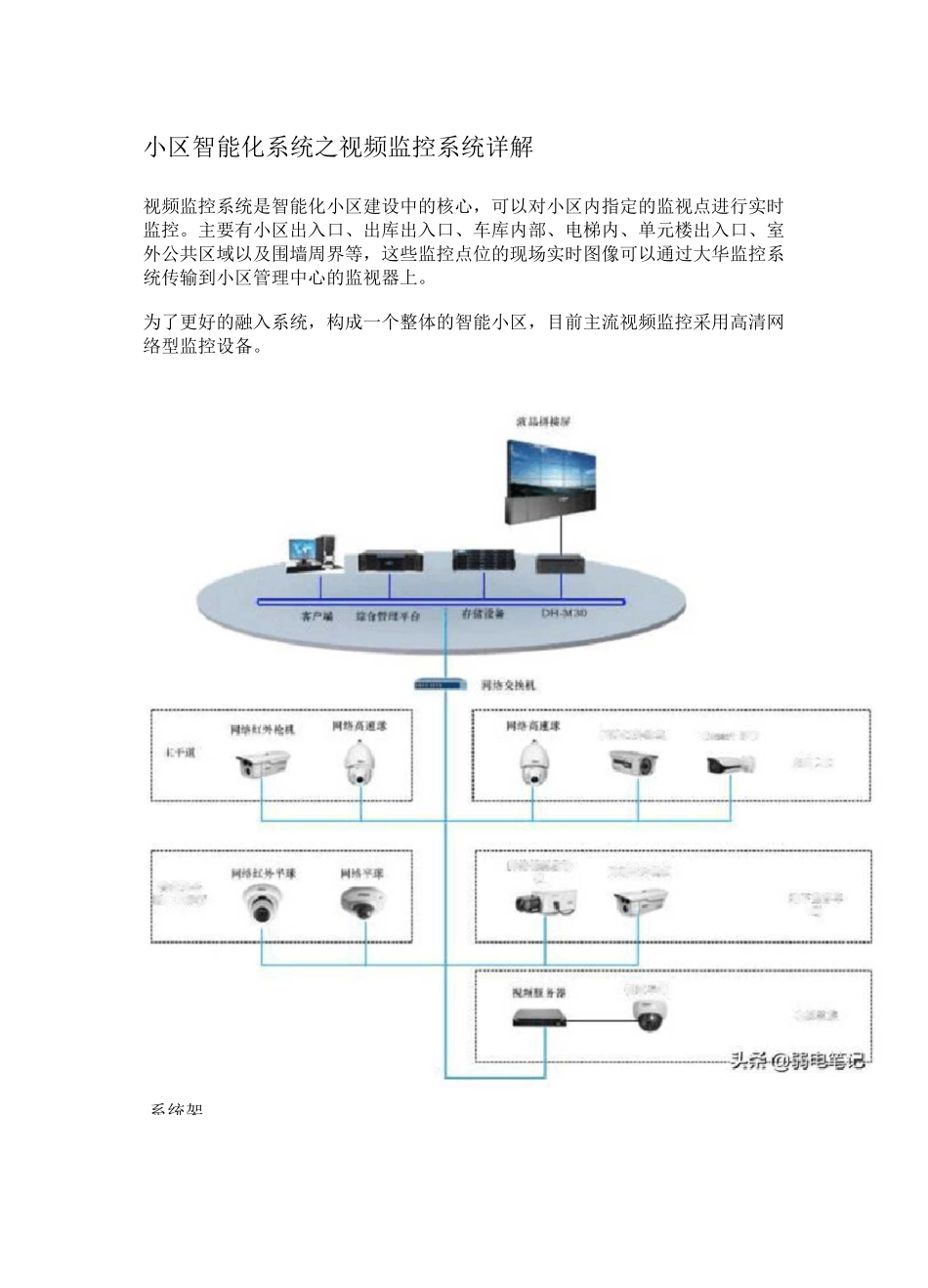

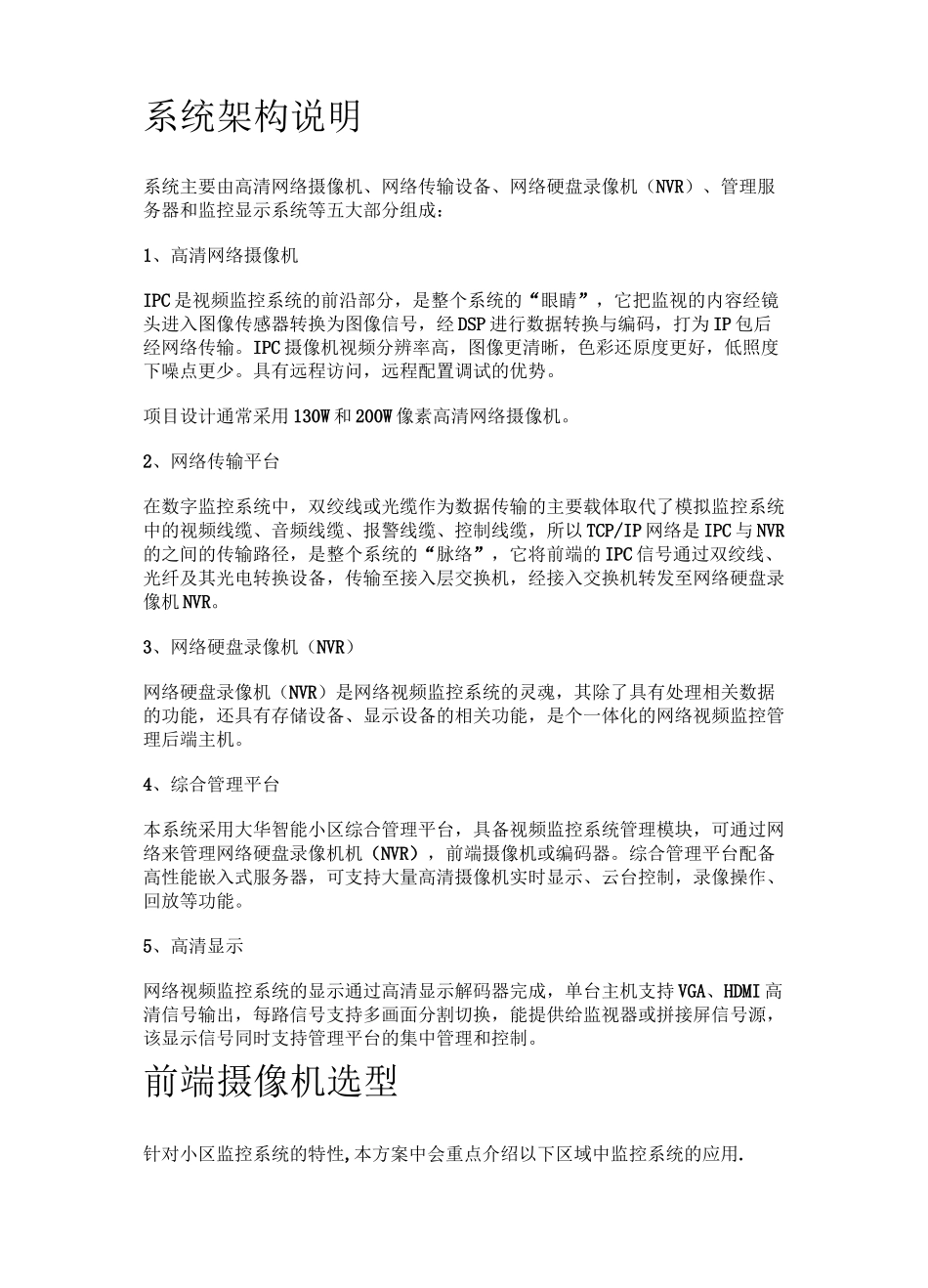

f龟禺监K-艸堆《1*1■ffirr»64M 蛹 H琦愷脑FfIM［邯常s.「iTPT询\u柱 4＞上K.«U1T系统架小区智能化系统之视频监控系统详解视频监控系统是智能化小区建设中的核心，可以对小区内指定的监视点进行实时监控。主要有小区出入口、出库出入口、车库内部、电梯内、单元楼出入口、室外公共区域以及围墙周界等，这些监控点位的现场实时图像可以通过大华监控系统传输到小区管理中心的监视器上。为了更好的融入系统，构成一个整体的智能小区，目前主流视频监控采用高清网络型监控设备。系统架构说明系统主要由高清网络摄像机、网络传输设备、网络硬盘录像机（NVR）、管理服务器和监控显示系统等五大部分组成：1、高清网络摄像机IPC 是视频监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容经镜头进入图像传感器转换为图像信号，经 DSP 进行数据转换与编码，打为 IP 包后经网络传输。IPC 摄像机视频分辨率高，图像更清晰，色彩还原度更好，低照度下噪点更少。具有远程访问，远程配置调试的优势。项目设计通常采用 130W 和 200W 像素高清网络摄像机。2、网络传输平台在数字监控系统中，双绞线或光缆作为数据传输的主要载体取代了模拟监控系统中的视频线缆、音频线缆、报警线缆、控制线缆，所以 TCP/IP 网络是 IPC 与 NVR的之间的传输路径，是整个系统的“脉络”，它将前端的 IPC 信号通过双绞线、光纤及其光电转换设备，传输至接入层交换机，经接入交换机转发至网络硬盘录像机 NVR。3、网络硬盘录像机（NVR）网络硬盘录像机（NVR）是网络视频监控系统的灵魂，其除了具有处理相关数据的功能，还具有存储设备、显示设备的相关功能，是个一体化的网络视频监控管理后端主机。4、综合管理平台本系统采用大华智能小区综合管理平台，具备视频监控系统管理模块，可通过网络来管理网络硬盘录像机机（NVR），前端摄像机或编码器。综合管理平台配备高性能嵌入式服务器，可支持大量高清摄像机实时显示、云台控制，录像操作、回放等功能。5、高清显示网络视频监控系统的显示通过高清显示解码器完成，单台主机支持 VGA、HDMI 高清信号输出，每路信号支持多画面分割切换，能提供给监视器或拼接屏信号源，该显示信号同时支持管理平台的集中管理和控制。前端摄像机选型针对小区监控系统的特性,本方案中会重点介绍以下区域中监控系统的应用.小区出入口、地下车库出入口行车通道：小区出入口设计采用 200W 像素抓拍专用摄像机，对进出车辆车牌...
