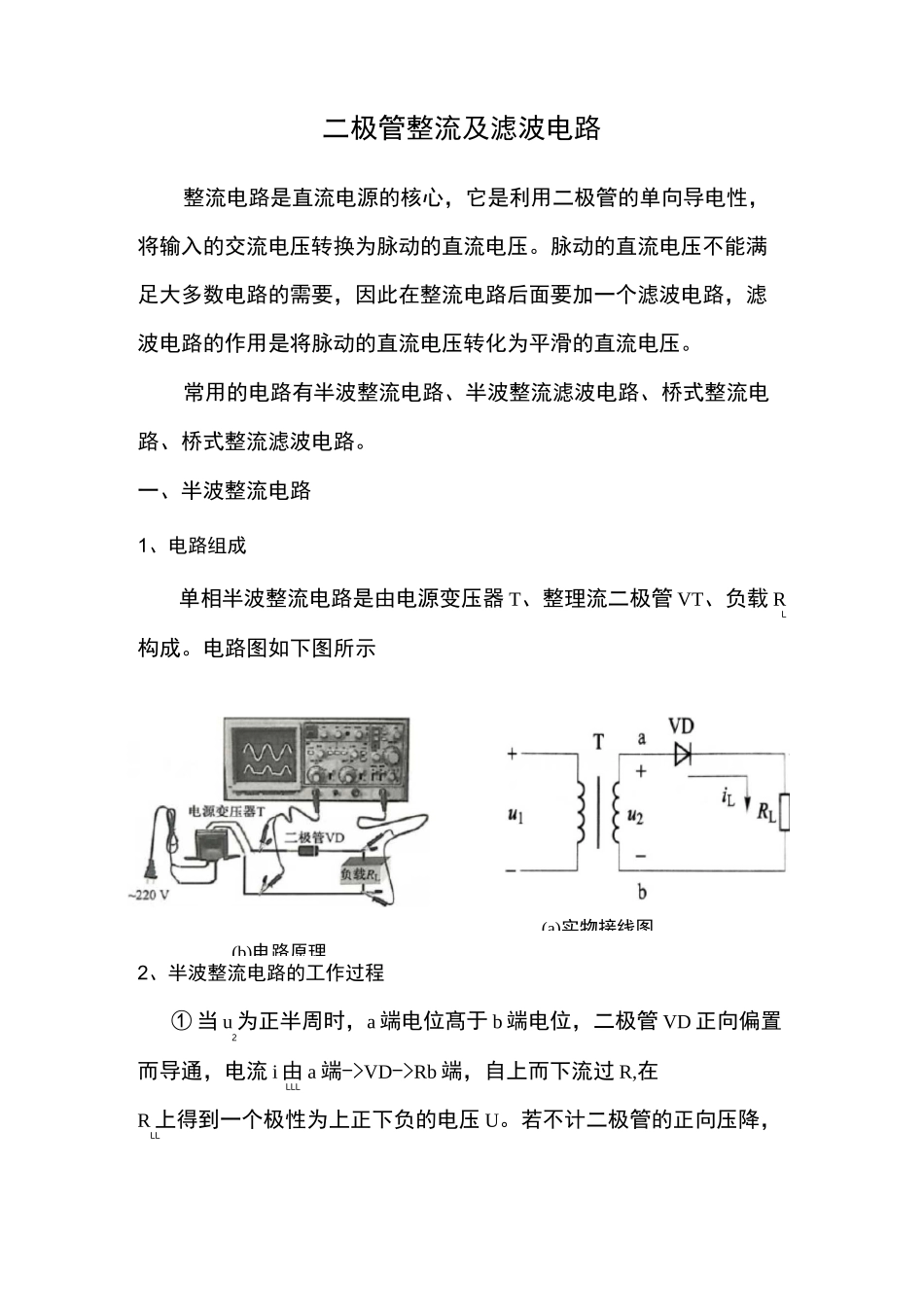

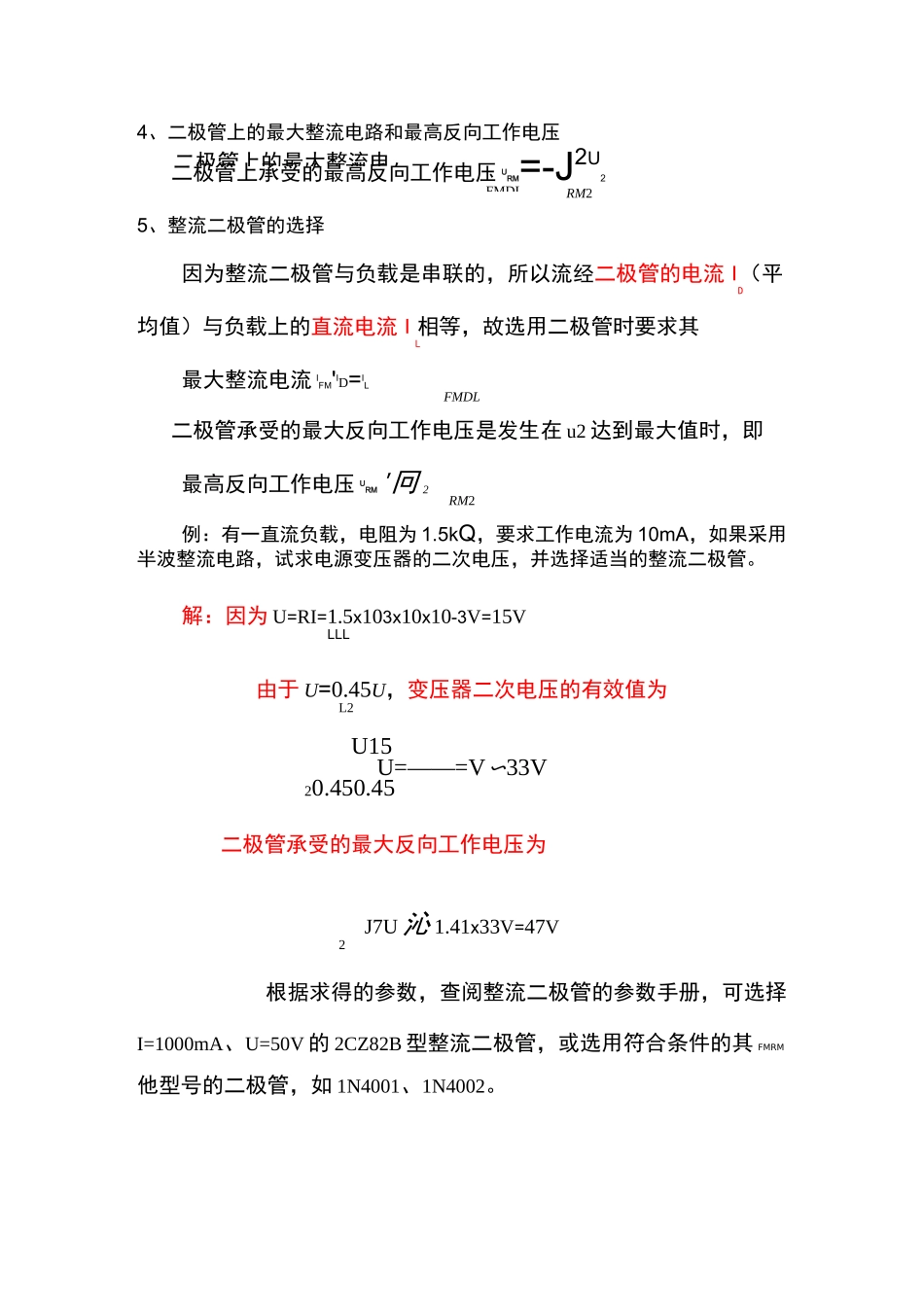

二极管整流及滤波电路整流电路是直流电源的核心，它是利用二极管的单向导电性，将输入的交流电压转换为脉动的直流电压。脉动的直流电压不能满足大多数电路的需要，因此在整流电路后面要加一个滤波电路，滤波电路的作用是将脉动的直流电压转化为平滑的直流电压。常用的电路有半波整流电路、半波整流滤波电路、桥式整流电路、桥式整流滤波电路。一、半波整流电路1、电路组成单相半波整流电路是由电源变压器 T、整理流二极管 VT、负载 RL构成。电路图如下图所示2、半波整流电路的工作过程① 当 u 为正半周时，a 端电位髙于 b 端电位，二极管 VD 正向偏置2而导通，电流 i 由 a 端->VD->Rb 端，自上而下流过 R,在LLLR 上得到一个极性为上正下负的电压 U。若不计二极管的正向压降，LL(b)电路原理(a)实物接线图流过负载 R 上的直流电流为此期间负载上电压 u=u。L2② 当 u 为负半周时，b 端电位髙于 a 端电位，二极管 VD 反向偏2置而截止，若不计二极管的反向漏电路，此期间无电流通过 R 负载L，上的电压 u=0。L由图可见，在交流电的一个周期内，二极管有半个周期导通，另半个周期截止，在负载电阻 R 上的脉动直流电压波形是交流电压的一L半，故称为单相半波整流3、负载上直流电压与直流电流的估算(1)负载上直流电压 UL负载 R 上的半波脉动直流电压平均值可用直流电压表直接测L得，也可按下式直接求得U 二 0.45U(式中，U 为变压器二次电压有效值)L22(2)负载上直流电流 IL双踪示波器显示半波整流波形 ULLL二极管上的最大整流电FMDL4、二极管上的最大整流电路和最高反向工作电压二极管上承受的最高反向工作电压 URM=-J2U2RM25、整流二极管的选择因为整流二极管与负载是串联的，所以流经二极管的电流 I（平D均值）与负载上的直流电流 I 相等，故选用二极管时要求其L最大整流电流 IFM'ID=ILFMDL二极管承受的最大反向工作电压是发生在 u2 达到最大值时，即最高反向工作电压 URM'冋 2RM2例：有一直流负载，电阻为 1.5kQ，要求工作电流为 10mA，如果采用半波整流电路，试求电源变压器的二次电压，并选择适当的整流二极管。解：因为 U=RI=1.5x103x10x10-3V=15VLLL由于 U=0.45U，变压器二次电压的有效值为L2U15U=―—=V〜33V20.450.45二极管承受的最大反向工作电压为J7U 沁 1.41x33V=47V2根据求得的参数，查阅整流二极管的参数手册，可选择I=1000mA、U=50V 的 2CZ82B 型整流二极管，或选用符合条件的...
