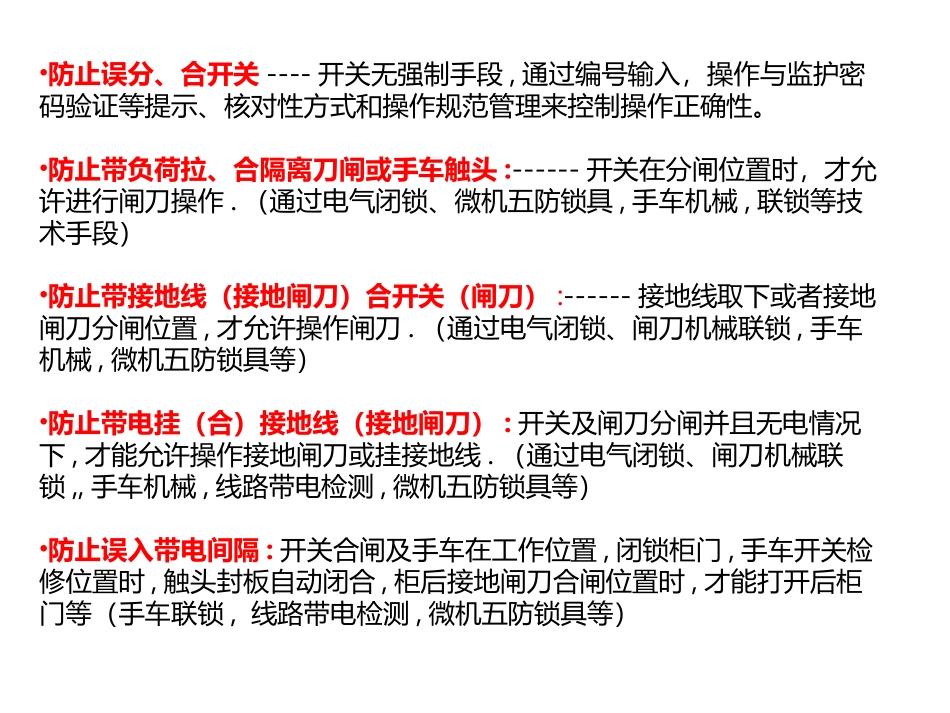

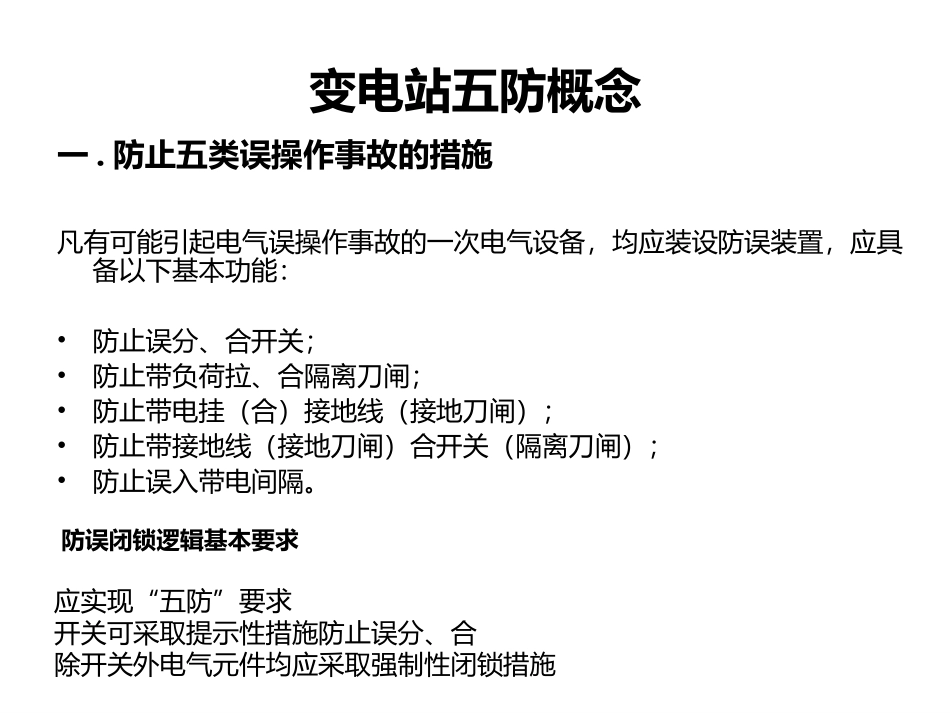

变电站五防基础知识变电站五防概念一.防止五类误操作事故的措施凡有可能引起电气误操作事故的一次电气设备，均应装设防误装置，应具备以下基本功能：•防止误分、合开关；•防止带负荷拉、合隔离刀闸；•防止带电挂（合）接地线（接地刀闸）；•防止带接地线（接地刀闸）合开关（隔离刀闸）；•防止误入带电间隔。防误闭锁逻辑基本要求应实现“五防”要求开关可采取提示性措施防止误分、合除开关外电气元件均应采取强制性闭锁措施•防止误分、合开关----开关无强制手段,通过编号输入，操作与监护密码验证等提示、核对性方式和操作规范管理来控制操作正确性。•防止带负荷拉、合隔离刀闸或手车触头:------开关在分闸位置时，才允许进行闸刀操作.（通过电气闭锁、微机五防锁具,手车机械,联锁等技术手段）•防止带接地线（接地闸刀）合开关（闸刀）:------接地线取下或者接地闸刀分闸位置,才允许操作闸刀.（通过电气闭锁、闸刀机械联锁,手车机械,微机五防锁具等）•防止带电挂（合）接地线（接地闸刀）:开关及闸刀分闸并且无电情况下,才能允许操作接地闸刀或挂接地线.（通过电气闭锁、闸刀机械联锁,,手车机械,线路带电检测,微机五防锁具等）•防止误入带电间隔:开关合闸及手车在工作位置,闭锁柜门,手车开关检修位置时,触头封板自动闭合,柜后接地闸刀合闸位置时,才能打开后柜门等（手车联锁,线路带电检测,微机五防锁具等）1机械防误装置2电气闭锁装置3微机防误装置4监控闭锁装置二.变电站防误装置的主要类型1.机械闭锁装置是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁。机械闭锁装置应满足操作灵活、牢固和耐环境条件等使用要求。机械闭锁的机械传动部分应有足够的强度，“闭锁/开放”状态应有明显标志，以便于检查.如:主地刀一体闸刀的接地闸刀与隔离闸刀之间的机械联锁GIS组合电气的三工位刀闸开关柜的机械联锁功能例1.主刀缺口圆与地刀联锁轴杆构成的机械联锁装置地刀联锁轴杆主刀缺口圆主刀缺口圆盘和地刀联锁轴杆构成联锁装置。主刀缺口圆盘随主刀的分、合操作水平左右转动90度,地刀联锁轴杆随地刀分、合操作左右移动。如上左图所示，地刀合位状态锁住了主刀的合闸操作，右图所示，主刀合位状态锁住了地刀的合闸操作。地刀合位、主刀分位状态（锁住主刀操作）地刀分位、主刀合位状态（锁住地刀操作）地刀联锁轴杆主刀缺口圆圆盘缺口圆盘缺口例2.西门子闸刀的双缺口圆与联锁杆构成的机械联锁装置主刀和地刀的缺口圆之间装有联锁杆构成了联锁装置。当主刀合闸操作时,主刀缺口圆盘水平左右转动90度,推动联锁杆向左移动插入地刀圆盘缺口，锁住了地刀的合闸操作。同样在主刀分位状态，当地刀合闸操作时，推动联锁杆向右移动插入主刀圆盘缺口，锁住了主刀的合闸操作。联锁杆地刀和主刀均在分位状态（开放状态）地刀缺口圆主刀缺口圆圆盘缺口地刀被锁住状态当手车在工作位置时,手车的操作把手无法打开固定插销，此时只能通过摇孔将手车摇至试验位置。开关在合闸位置,闭锁手车摇孔封板例3.手车在工作位置时闭锁手车操作把手手车操作把手工作位置目的：防止发生带负荷拉刀闸的误操作事件。KM1地刀辅助接点测控装置闭锁接点开关辅助接点闸刀机构箱门测控装置遥控合闸测控装置遥控分闸从操作电源来从操作电源来合闸按钮分闸按钮KM2闸刀远方就地切换开关/闸刀合位辅助接点闸刀分位辅助接点2.电气闭锁装置闸刀电动操作回路电气闭锁是将断路器、隔离开关、接地刀闸等设备的位置辅助接点接入电气操作电源(电磁闭锁)回路构成的闭锁。接入回路中的辅助接点应满足可靠通断的要求，辅助开关应满足响应一次设备状态转换的要求，电气接线应满足防止电气误操作的要求(电磁锁作为电气闭锁的一种)。电气闭锁装置（回路）电源应由所用电单独提供，不得与其他电源共用。电磁锁应采用间隙式原理，锁栓能自动复位，锁具应具备防锈、防水、防晒以及耐低温特性。3.微机五防闭锁配置独立或后台监控一体化的微机五防装置,主机接入监控系统,取得设备的实时位置变化,根据预设的逻辑关系条件,将输有正确操作步骤的五防钥匙与现场设备的五防机械挂锁配合,符合条件时开锁.以实现五防闭锁功能.微机五防装置...
