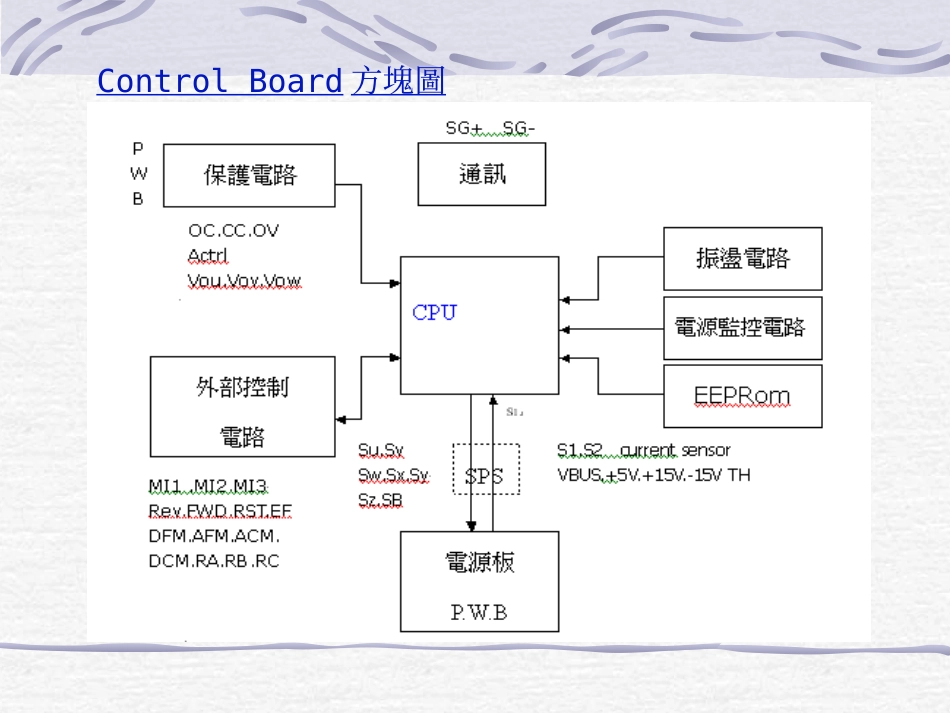

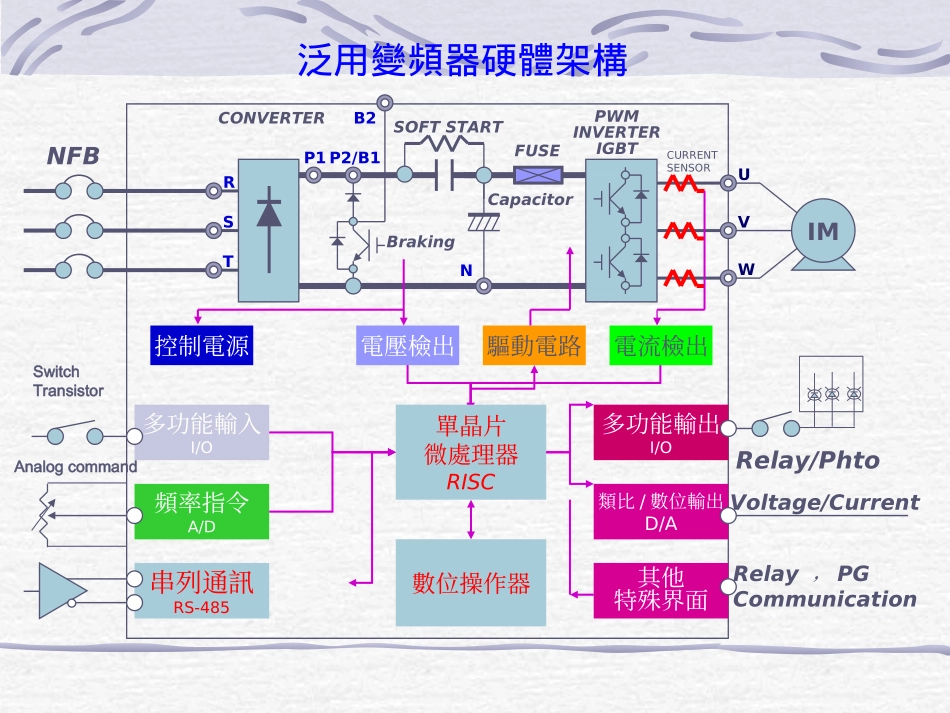

AMD入門與維修手冊資料來源產品應用製造部泛用變頻器硬體架構控制電源電壓檢出驅動電路電流檢出單晶片微處理器RISC串列通訊RS-485多功能輸入I/O多功能輸出I/O頻率指令A/D類比/數位輸出D/A數位操作器其他特殊界面Relay/PhtoVoltage/CurrentRelay，PGCommunicationSwitchTransistorAnalogcommandIMUVWRSTNP2/B1B2CONVERTERSOFTSTARTCapacitorFUSEBrakingPWMINVERTERIGBTCURRENTSENSORNFBP1ControlBoard方塊圖變頻器維修說明１工作電壓：+5V,-15V,+15V。+5V為CPU所使用，+15V為一般IC所使用，電源是控制板正常工作之重要因素，故維修時必須檢測之重點。２．SU.SV.SW.SX.SY.SZ為CPU所輸出的六橋方波，其目的在驅動電源板，若波形不良必須檢測六橋波形及電壓是否正常３．GU.GV.GW.GX.GY.GZ為IGBT與電源板(P/B)所連接，變頻器主要動作之中樞，若波形不良，必須檢測IGBT是否為良品，P/B上之PHOTO或由電晶體構成的線路是否異常。４．維修成品時，請先確認有問題的為C/B.P/B或為SPS板，如此亦可以節省維修的時間及成本控制板部分1.控制板的基本維修方向,請配合線路圖檢測2.後續也將再追加其他新機種3.半成品出現問題的可能性(A)SMT與製程(B)設備破壞,錫短(C)材料等變頻器A系列控制板維修方向1不良現象不良剖析1.K/B顯示8888(A)X1振盪器動作是否有正常頻率輸出(B)CPU可能漏銲或不良,5V供電是否正常(C)IC3771是否異常工作(D)EEPROM是否正常(E)J2有無短路.2.CF2(A)EEPROM是否正常,CPU讀寫異常時CF2.(B)按RESET鍵，是否動作，若無則檢測EEPROM相關線路或更換EEPROM(C)EEPROM於CPU間有無漏焊.錫短3.CF3(A)DEADTIME補償線路是否正常U8(15)pin7.8.14電壓為2.5V(B)S1.S2.Isum相關電路有無異常.漏焊.錯件.不良.(C)VR是否未調好4.LV.OV(A)檢查C/BVBUS電壓U13(12)U3(10)及相關電路(B)檢查VBUS保護二極體是否異常.(C)檢查CPU是否有內部短路現象.5.OL(A)機種代碼設定錯誤.(B)S1.S2.S3.ISUM電路有電阻錯件..關鍵電阻錯件.如:R78.81.89(R6.23.24)6.OC(A)測ISUM.S1.S2相關線路，電壓是否正常.保護說明電路是否異常動作.7.RA-RB.RC(A)RB-RC為常閉，RA-RC為常開，當有異常時RB-RC為開路，RA-RC為短路(B)Q2.Q3.D12.RLY1是否均正常(C)CPU有無相應電壓變化動作.8.OH(A)CPU到TH相關線路是否正常9.HPF(A)OC.CC.OV.任一組異常即跳HPF檢查U4(11)輸出各電壓是否正常(B)電源監視電路3771是否異常工作.10.上電無顯示(A)K/B是否能正常工作(B)J2.J5端子是否有短路.漏焊(C)C/B.5V供電是否正常11.通訊不良(A)先重設出廠值.看能否正常.(B)測量SG+，SG-信號是否正常(C)CPU至DS75176BT(通訊IC)是否正常(D)通訊端子有無漏焊.短路.(E)CPU有無短路.漏焊.12AVI-GND(A)當AVI輸入5V時，K/B頻率應顯示F30.0若誤差過大，檢測AVI相關線路是否正常13ACI-GND(A)當ACI輸入20mA時，K/B頻率應顯示F30.0若誤差過大，檢測ACI相關線路是否正常14.+10V-GND(A)檢測L1是否OPEN(B)檢查U8(13)及D9(31)相關線路是否正常(C)檢測Cpu相對應pin有無10v輸出.15AFM-GND(A)量測U14是否正常(B)檢測AFM間相關線路是否正常(C)CPU相應pin有無電壓輸出16.GB-GND(A)檢測GB.SB相關線路是否正常(B)測量RY相關線路是否正常17.DFM(A)DPH11(9)Q4.5(7.8)D20(34)等周邊電路是否正常.(B)+EV有無正常電壓.(C)CPU相應pin有無電壓輸出.18.GFF(A)檢測GF.GFF相關線路是否正常變頻器A系列控制板維修方向2變頻器B系列控制板維修方向1不良現象不良剖析1.OC.GFF.OCA(A)S1.S2.S3訊號線路是否正常(包含短路.開路)(B)OC.GFF.OCA的BufferIC與線路部份2.CF3.1(A)OV線路問題(B)檢查C/BVBUS電壓U13B.D10及相關電路(C)檢查CPU是否有內部短路現象.3.CF3.2(LV)(A)VBUS線路部份power電壓不足，工作電壓異常(B)檢查C/BVBUS電壓U13B.D10及相關電路(C)檢查CPU是否有內部短路現象.4.CF3.3UVW線路問題DEADTIME補償線路是否異常U14:7.8.14(1)pin電壓正常值為2.5V左右.5.CF3.4OH過熱訊號6.CF3.5W相電流偵測問題7.CF3.6DCBUS電壓準位問題8.OHTH線路部份是否正常,相關IC是否短路9.CF2(A)EEPROM未正常工作(B)按RESET鍵，是否跳F60.0，若無更換EEPROM10.OL(A)機種代碼設定錯誤(B)S1.S2.S3.ISUM電路有電阻錯件....
