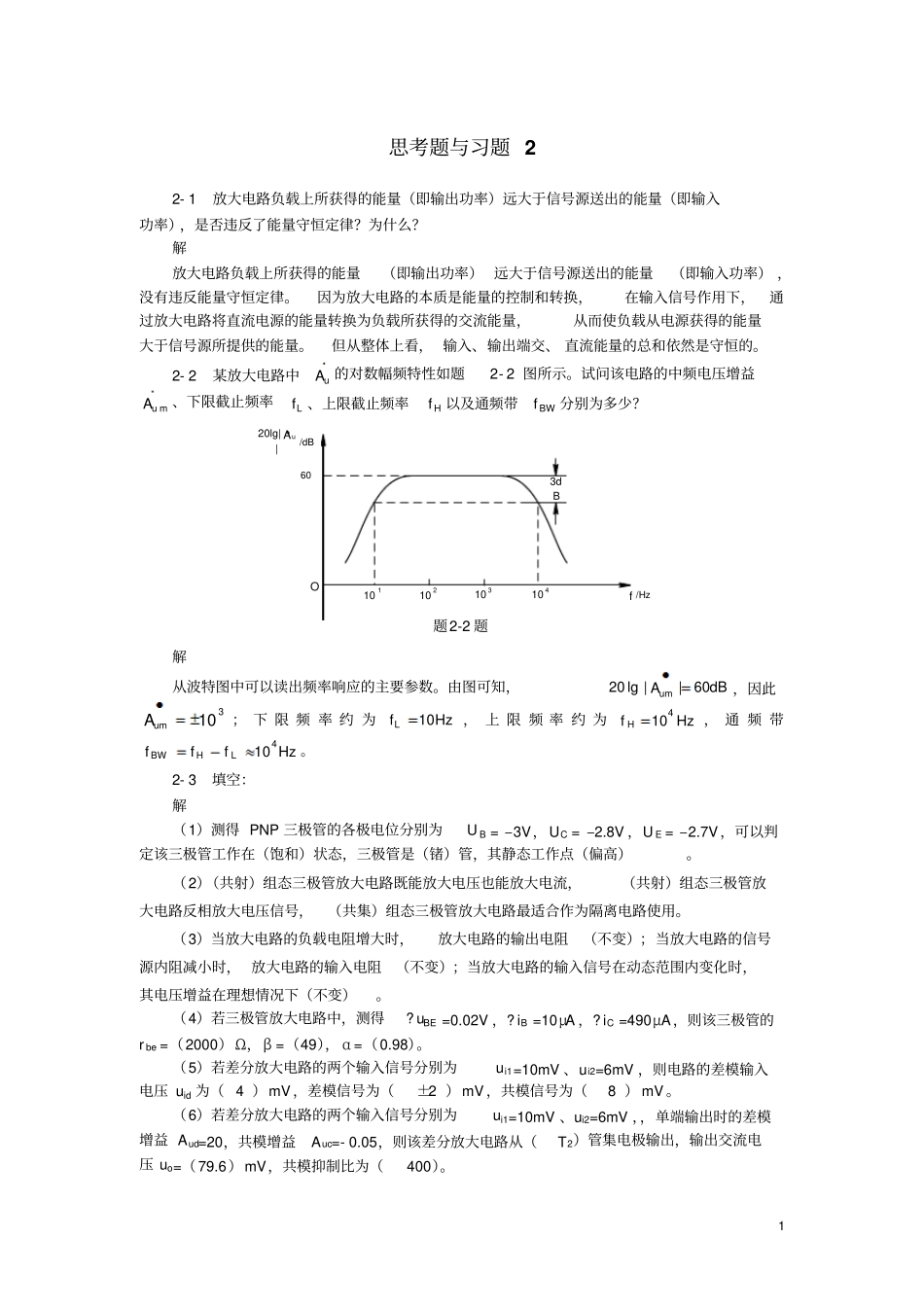

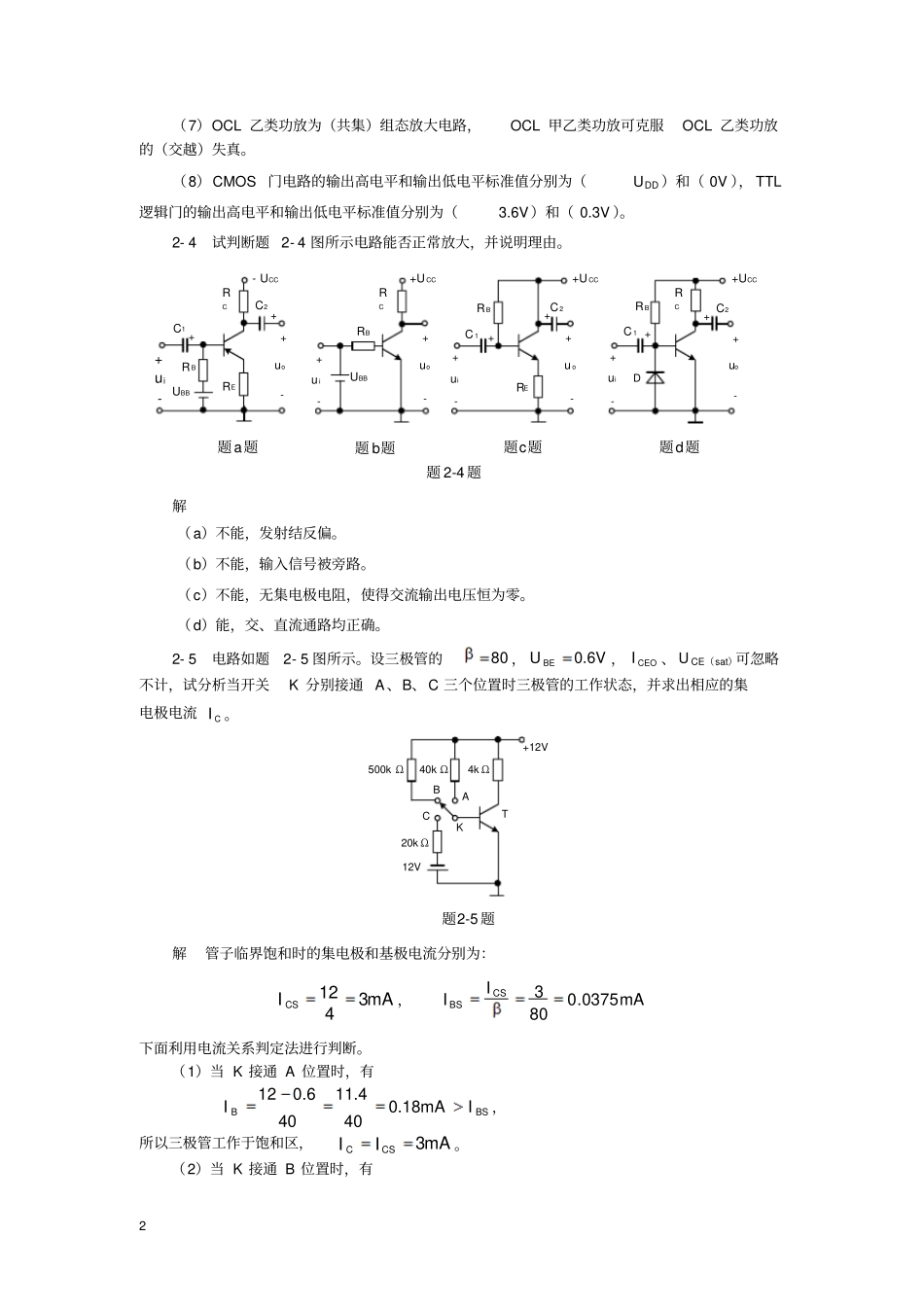

1 思考题与习题 2 2- 1 放大电路负载上所获得的能量（即输出功率）远大于信号源送出的能量（即输入功率），是否违反了能量守恒定律？为什么？解放大电路负载上所获得的能量（即输出功率） 远大于信号源送出的能量（即输入功率） ，没有违反能量守恒定律。因为放大电路的本质是能量的控制和转换，在输入信号作用下，通过放大电路将直流电源的能量转换为负载所获得的交流能量，从而使负载从电源获得的能量大于信号源所提供的能量。但从整体上看， 输入、输出端交、 直流能量的总和依然是守恒的。2- 2 某放大电路中uA 的对数幅频特性如题2- 2 图所示。试问该电路的中频电压增益muA、下限截止频率Lf 、上限截止频率Hf以及通频带BWf分别为多少？3dB101Of/dB60题2-2 题20lg| Au|104/Hz102103解从波特图中可以读出频率响应的主要参数。由图可知，dB60||lg20umA，因此3um10A； 下 限 频 率 约 为Hz10Lf， 上 限 频 率 约 为Hz104Hf， 通 频 带Hz104LHBWfff。2- 3 填空：解（1）测得 PNP 三极管的各极电位分别为U B = –3V，UC = –2.8V ，U E = –2.7V，可以判定该三极管工作在（饱和）状态，三极管是（锗）管，其静态工作点（偏高）。（2）（共射）组态三极管放大电路既能放大电压也能放大电流，（共射）组态三极管放大电路反相放大电压信号，（共集）组态三极管放大电路最适合作为隔离电路使用。（3）当放大电路的负载电阻增大时，放大电路的输出电阻（不变）；当放大电路的信号源内阻减小时， 放大电路的输入电阻（不变）；当放大电路的输入信号在动态范围内变化时，其电压增益在理想情况下（不变）。（4）若三极管放大电路中，测得? uBE =0.02V ，? iB =10μA ，? iC =490μA，则该三极管的r be =（2000）Ω，β =（49）， α =（0.98）。（5）若差分放大电路的两个输入信号分别为ui1=10mV 、ui2=6mV ，则电路的差模输入电压 uid 为（ 4 ）mV ，差模信号为（± 2 ）mV ，共模信号为（8 ） mV 。（6）若差分放大电路的两个输入信号分别为ui1=10mV 、ui2=6mV ，，单端输出时的差模增益 Aud=20，共模增益Auc=- 0.05，则该差分放大电路从（T2）管集电极输出，输出交流电压 uo=（79.6）mV，共模抑制比为（400）。2 （7）OCL 乙类功放为（共集）组态放大电路，OCL 甲乙类功放可克服OCL 乙类功放的（交越）失真。（8）CMOS 门电路的输出高电平和输出低电平标准值分别为（U...
