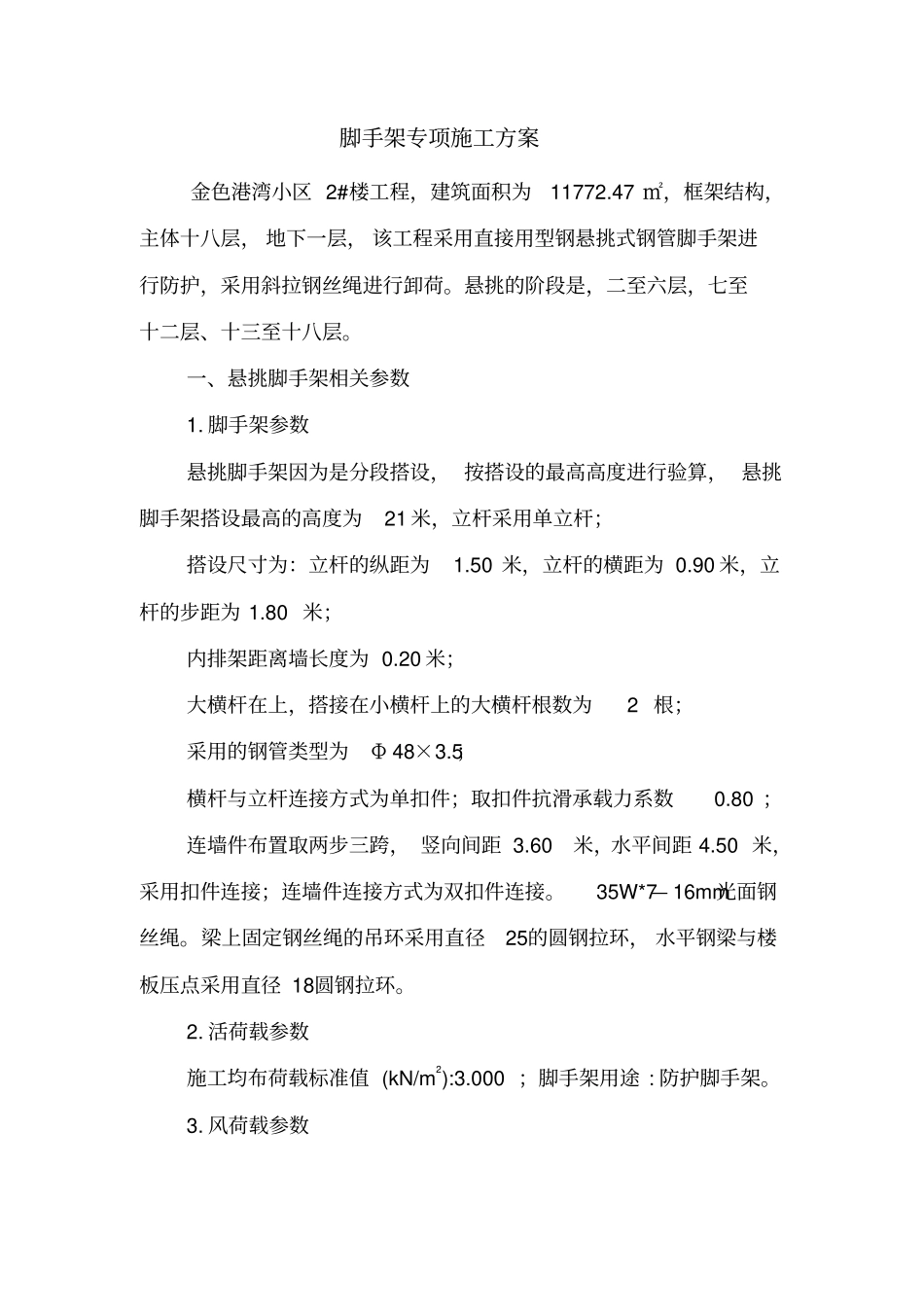

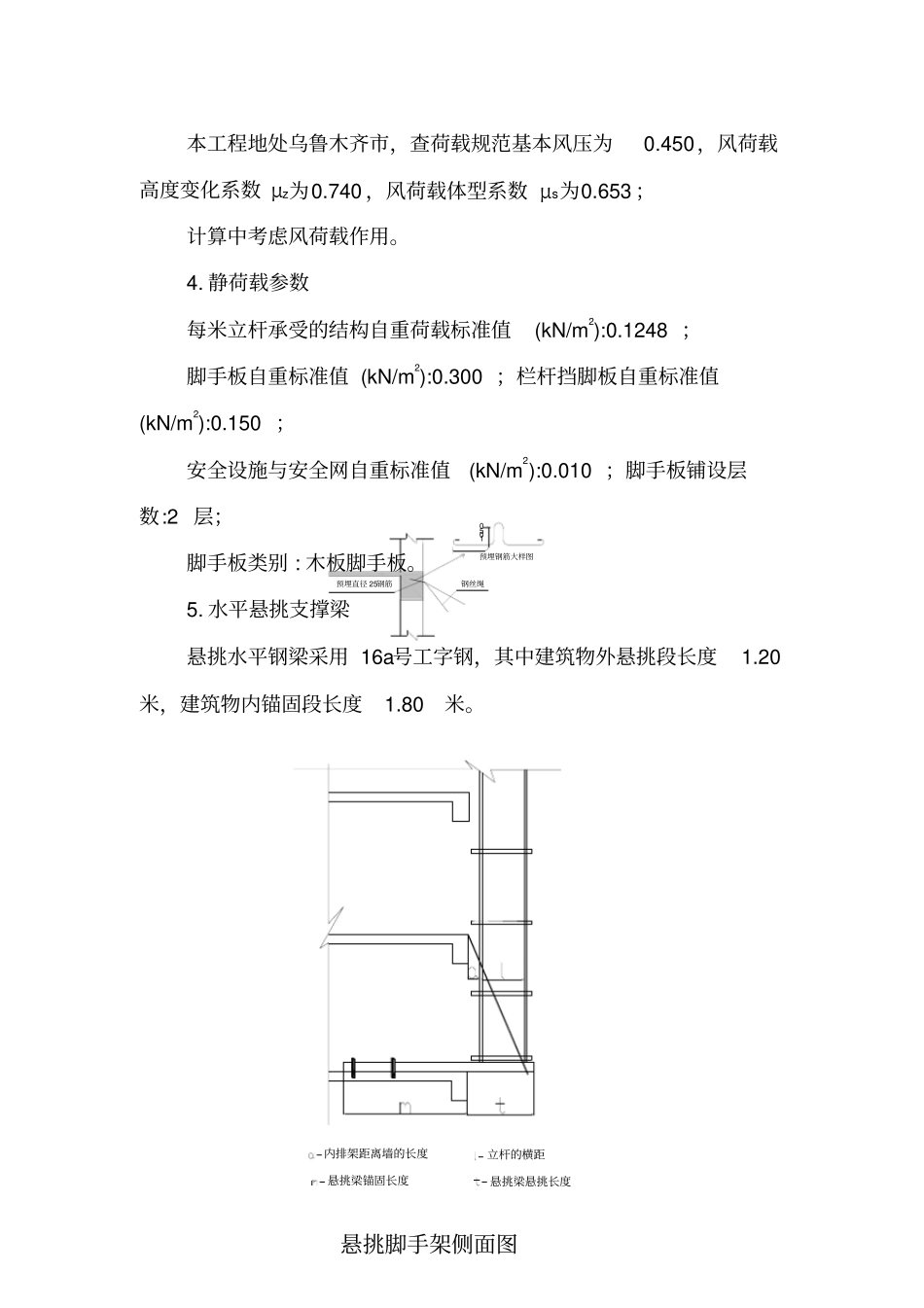

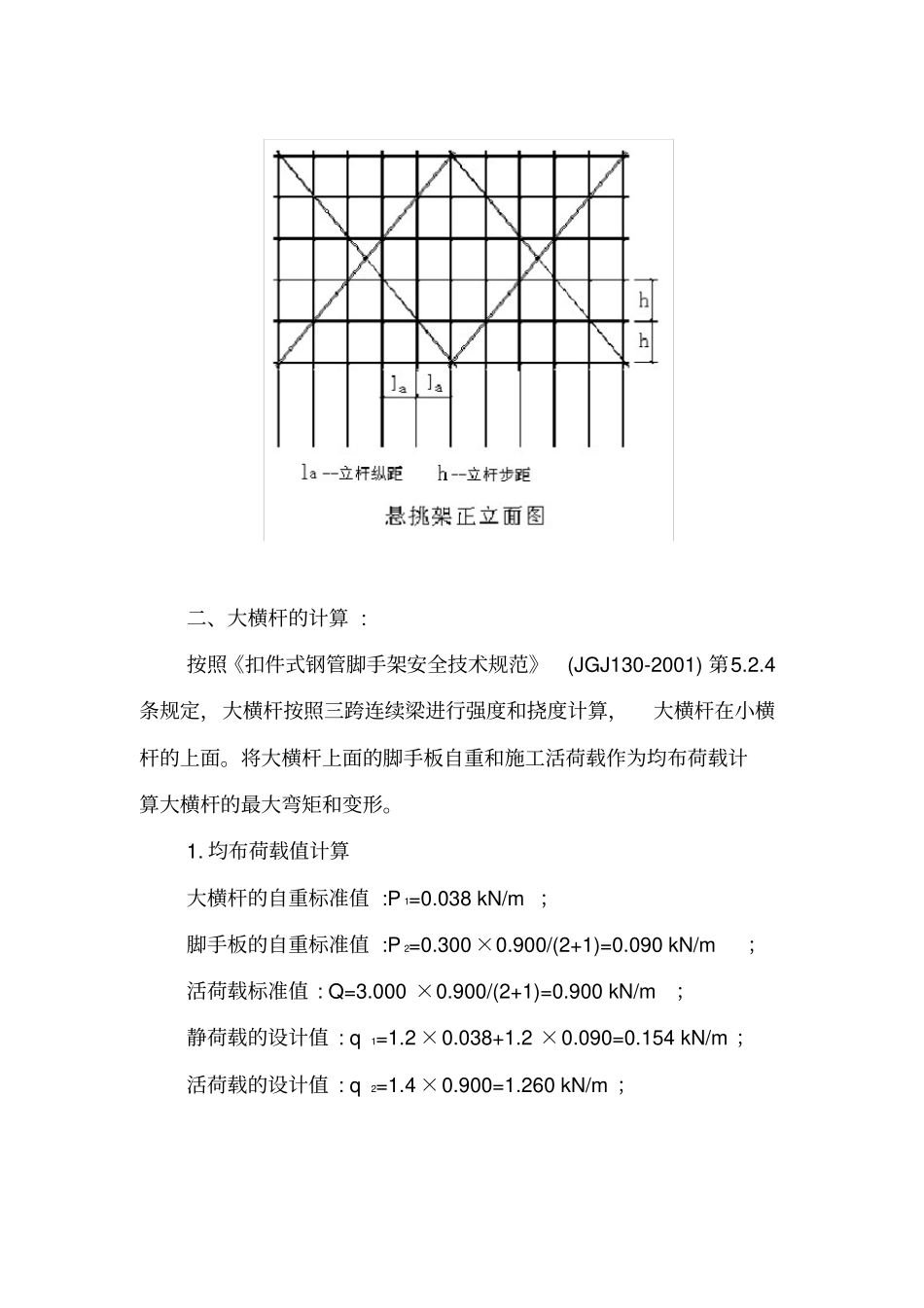

脚手架专项施工方案金色港湾小区 2#楼工程，建筑面积为11772.47 ㎡，框架结构，主体十八层， 地下一层， 该工程采用直接用型钢悬挑式钢管脚手架进行防护，采用斜拉钢丝绳进行卸荷。悬挑的阶段是，二至六层，七至十二层、十三至十八层。一、悬挑脚手架相关参数1. 脚手架参数悬挑脚手架因为是分段搭设， 按搭设的最高高度进行验算， 悬挑脚手架搭设最高的高度为 21 米，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.50 米，立杆的横距为 0.90 米，立杆的步距为 1.80 米；内排架距离墙长度为 0.20 米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为Φ 48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80 ；连墙件布置取两步三跨， 竖向间距 3.60 米，水平间距 4.50 米，采用扣件连接；连墙件连接方式为双扣件连接。35W*7— 16mm光面钢丝绳。梁上固定钢丝绳的吊环采用直径25的圆钢拉环， 水平钢梁与楼板压点采用直径 18圆钢拉环。2. 活荷载参数施工均布荷载标准值 (kN/m2):3.000 ；脚手架用途 : 防护脚手架。3. 风荷载参数本工程地处乌鲁木齐市，查荷载规范基本风压为0.450，风荷载高度变化系数 μz为0.740 ，风荷载体型系数 μs为0.653 ；计算中考虑风荷载作用。4. 静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1248 ；脚手板自重标准值 (kN/m2):0.300 ；栏杆挡脚板自重标准值(kN/m2):0.150 ；安全设施与安全网自重标准值(kN/m2):0.010 ；脚手板铺设层数:2 层；脚手板类别 : 木板脚手板。5. 水平悬挑支撑梁悬挑水平钢梁采用 16a号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度 1.80 米。预埋钢筋大样图预埋直径 25钢筋1050钢丝绳悬挑脚手架侧面图悬挑梁悬挑长度悬挑梁锚固长度立杆的横距内排架距离墙的长度二、大横杆的计算 : 按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001) 第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1. 均布荷载值计算大横杆的自重标准值 :P 1=0.038 kN/m ；脚手板的自重标准值 :P 2=0.300 ×0.900/(2+1)=0.090 kN/m ；活荷载标准值 : Q=3.000 ×0.900/(2+1)=0.900 kN/m；静荷载的设计值 : q1=1.2 ×0.038+1.2 ×0.090=0.154 kN/m ；活荷载的设计值 : q2=1.4 ...
