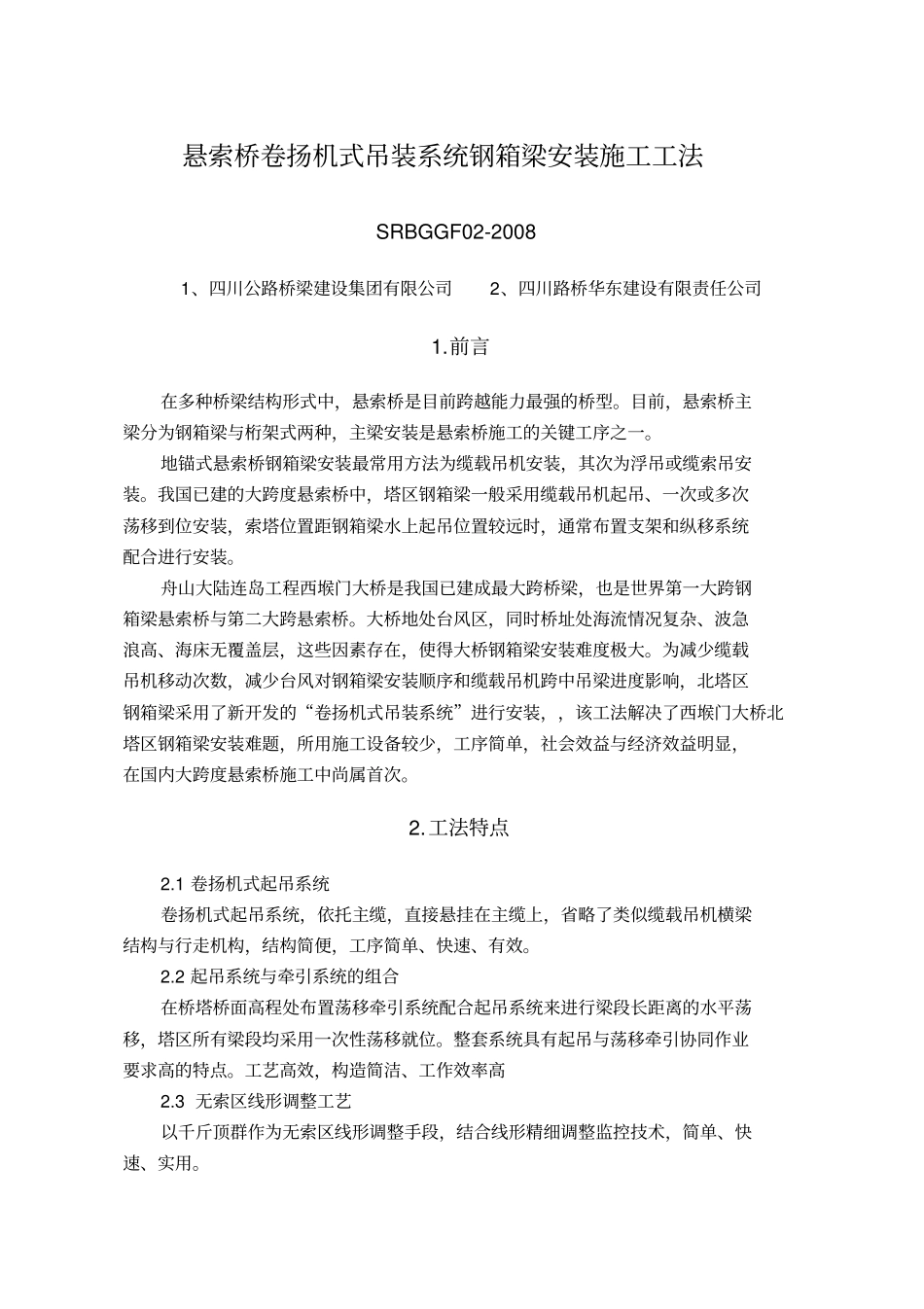

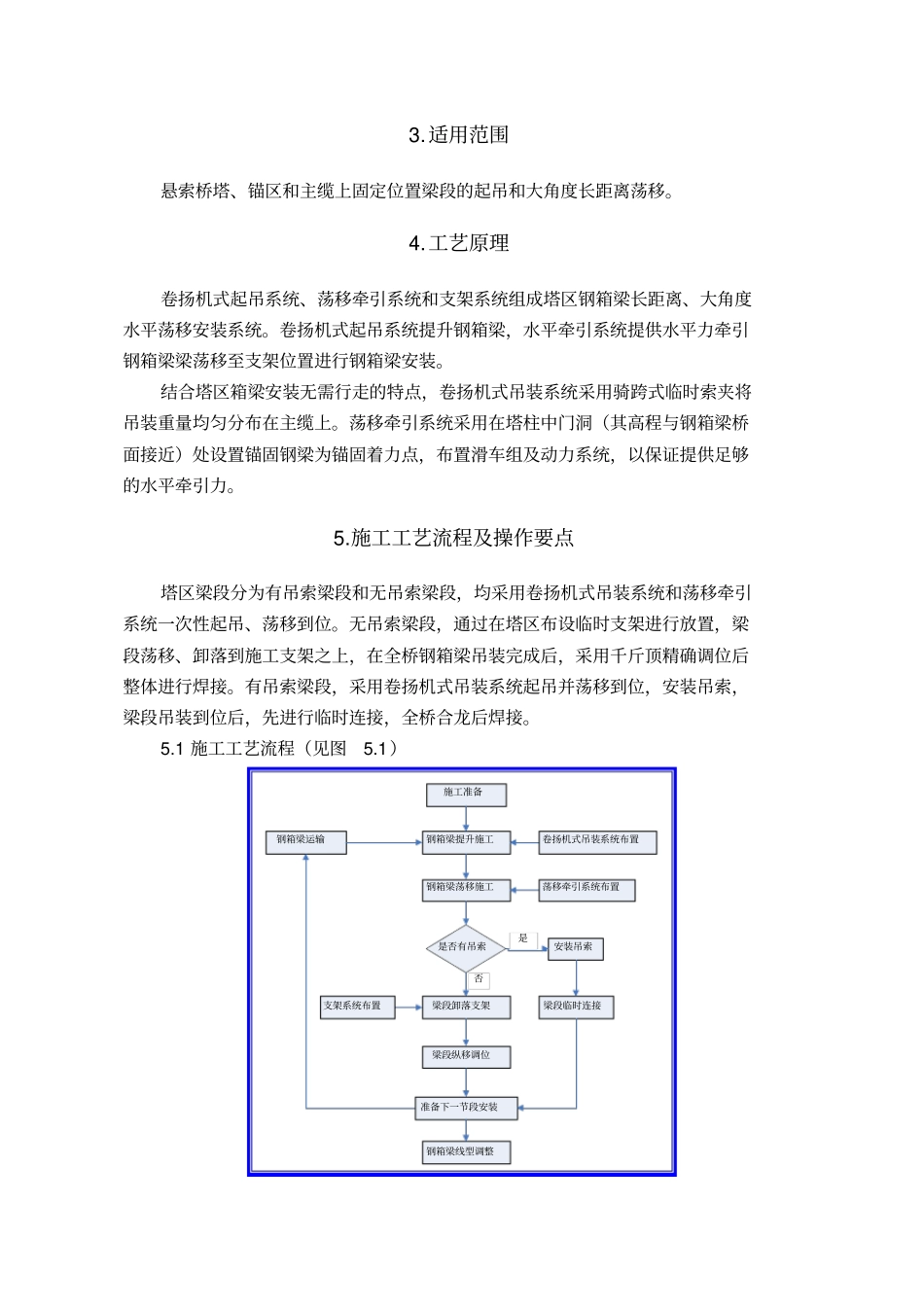

悬索桥卷扬机式吊装系统钢箱梁安装施工工法SRBGGF02-20081、四川公路桥梁建设集团有限公司2、四川路桥华东建设有限责任公司1.前言在多种桥梁结构形式中，悬索桥是目前跨越能力最强的桥型。目前，悬索桥主梁分为钢箱梁与桁架式两种，主梁安装是悬索桥施工的关键工序之一。地锚式悬索桥钢箱梁安装最常用方法为缆载吊机安装，其次为浮吊或缆索吊安装。我国已建的大跨度悬索桥中，塔区钢箱梁一般采用缆载吊机起吊、一次或多次荡移到位安装，索塔位置距钢箱梁水上起吊位置较远时，通常布置支架和纵移系统配合进行安装。舟山大陆连岛工程西堠门大桥是我国已建成最大跨桥梁，也是世界第一大跨钢箱梁悬索桥与第二大跨悬索桥。大桥地处台风区，同时桥址处海流情况复杂、波急浪高、海床无覆盖层，这些因素存在，使得大桥钢箱梁安装难度极大。为减少缆载吊机移动次数，减少台风对钢箱梁安装顺序和缆载吊机跨中吊梁进度影响，北塔区钢箱梁采用了新开发的“卷扬机式吊装系统”进行安装，，该工法解决了西堠门大桥北塔区钢箱梁安装难题，所用施工设备较少，工序简单，社会效益与经济效益明显，在国内大跨度悬索桥施工中尚属首次。2.工法特点2.1 卷扬机式起吊系统卷扬机式起吊系统，依托主缆，直接悬挂在主缆上，省略了类似缆载吊机横梁结构与行走机构，结构简便，工序简单、快速、有效。2.2 起吊系统与牵引系统的组合在桥塔桥面高程处布置荡移牵引系统配合起吊系统来进行梁段长距离的水平荡移，塔区所有梁段均采用一次性荡移就位。整套系统具有起吊与荡移牵引协同作业要求高的特点。工艺高效，构造简洁、工作效率高2.3 无索区线形调整工艺以千斤顶群作为无索区线形调整手段，结合线形精细调整监控技术，简单、快速、实用。3.适用范围悬索桥塔、锚区和主缆上固定位置梁段的起吊和大角度长距离荡移。4.工艺原理卷扬机式起吊系统、荡移牵引系统和支架系统组成塔区钢箱梁长距离、大角度水平荡移安装系统。卷扬机式起吊系统提升钢箱梁，水平牵引系统提供水平力牵引钢箱梁梁荡移至支架位置进行钢箱梁安装。结合塔区箱梁安装无需行走的特点，卷扬机式吊装系统采用骑跨式临时索夹将吊装重量均匀分布在主缆上。荡移牵引系统采用在塔柱中门洞（其高程与钢箱梁桥面接近）处设置锚固钢梁为锚固着力点，布置滑车组及动力系统，以保证提供足够的水平牵引力。5.施工工艺流程及操作要点塔区梁段分为有吊索梁段和无吊索梁段，均采用卷扬机式吊装系统和荡移牵引系统一次性起吊、...
