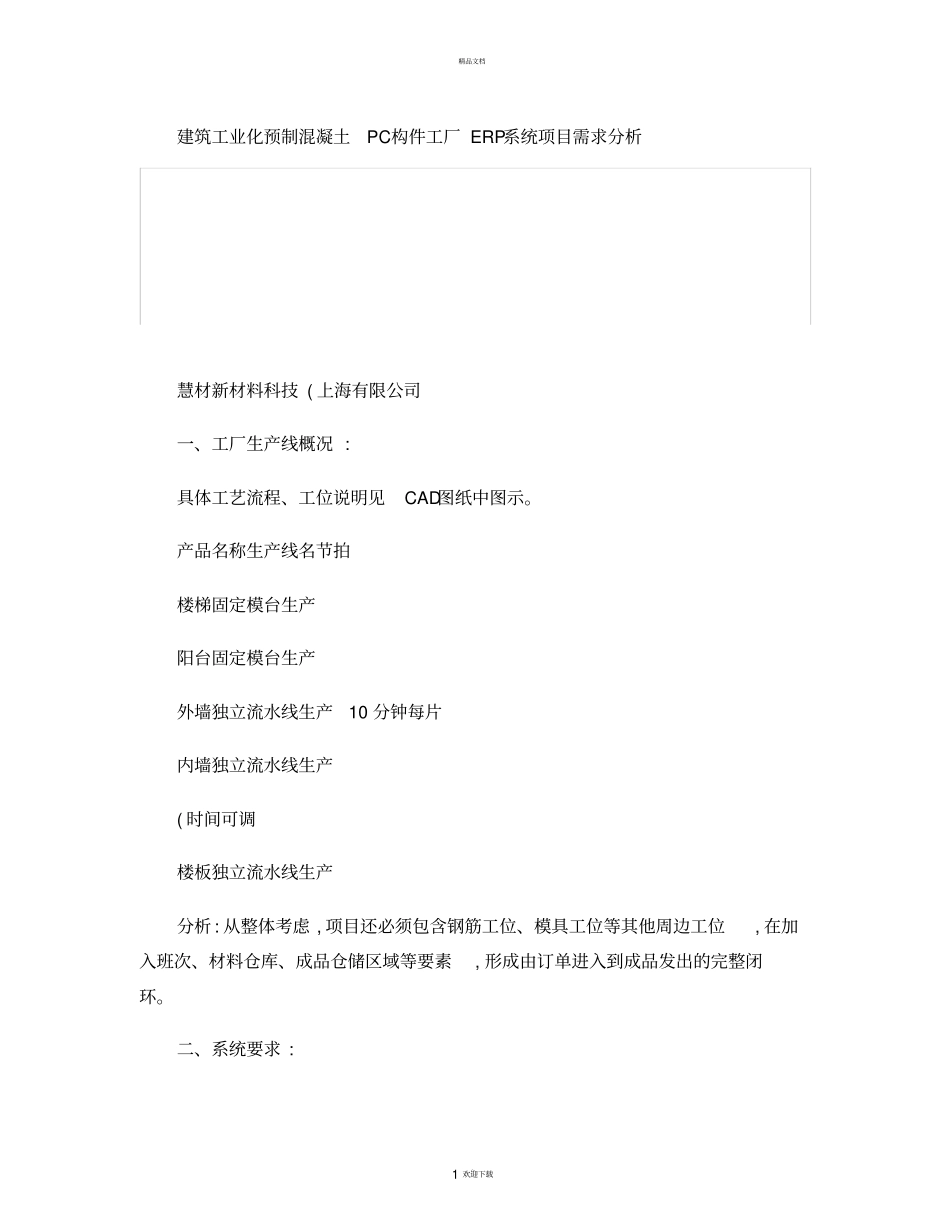

精品文档。1 欢迎下载建筑工业化预制混凝土PC构件工厂 ERP系统项目需求分析慧材新材料科技 ( 上海有限公司一、工厂生产线概况 : 具体工艺流程、工位说明见CAD图纸中图示。产品名称生产线名节拍楼梯固定模台生产阳台固定模台生产外墙独立流水线生产10 分钟每片内墙独立流水线生产( 时间可调楼板独立流水线生产分析 : 从整体考虑 , 项目还必须包含钢筋工位、模具工位等其他周边工位, 在加入班次、材料仓库、成品仓储区域等要素, 形成由订单进入到成品发出的完整闭环。二、系统要求 : 精品文档。2 欢迎下载1. 控制系统要求 : 构筑起各工位、设备之间协调、高效, 具有柔软性、满足生产节拍要求的生产线。主要工位生产设备的自动控制部分基本上由流水线设备提供, 如画线机、布料机、养护窑 , 搅拌站等 , 其底层控制由 PLC完成 , 各 PLC可支持 profibus标准总线 ,也可连接以太网 , 一些工位设备配有PLC操作面板 , 或配有电脑操作控制。分析 : 此处要求主要设备形成网络连结; 要求生产线具有全自动 ( 全程自动 , 人工干预 ( 整体某个节拍自动 , 检修( 单个工位手动三种运行模式。分析 : 此处要求主要设备可以有多种操作方式, 直至全自动 ; 针对全自动设备 , 主要需要实现的设备是划线、布料、混凝土输送车、码垛机及搅拌站。甚至包含生产线模台流转系统的控制。流水线生产基本节拍为10 分钟 (8~15 分钟之间可调分析 : 此参数调整主要用于在流转的时间间隔控制及软件系统的参数调整。中控室能向各主要生产设备PLC控制器传送由 CAD图纸转换来得控制参数数据。分析 : 此功能主要针对划线机、布料机、搅拌站这些设备, 这些设备不仅需要控制指令 , 还需要有工作数据。具体工作数据包括: 布料机的布料区域及布料量、划线机的工作图形、搅拌站的方量等信息无法从AUTOCAD中直接获得。 ( 例如 :ALLPLAN数据接口解决方案SAA系统生产线控制流程结构图如下( 见图片精品文档。3 欢迎下载分析 : 此图仅可以示意物理空间上的控制布局, 需细化绘制 , 此处需要具体方案。 2. 监控、报警、数据采集、信息处理系统2.1 在需要的工位上 : 生产线运行状态显示、中控室的操作指令显示和工位状态报告、报警功能等必要的信息显示。分析 : 此处所指在生产线及配套工位安装工单接受及反馈装置, 工单系统由中控发布 , 并由各工位反馈完成情况。2.2 生产线全线状态监控和运行状态数据采集记录...
