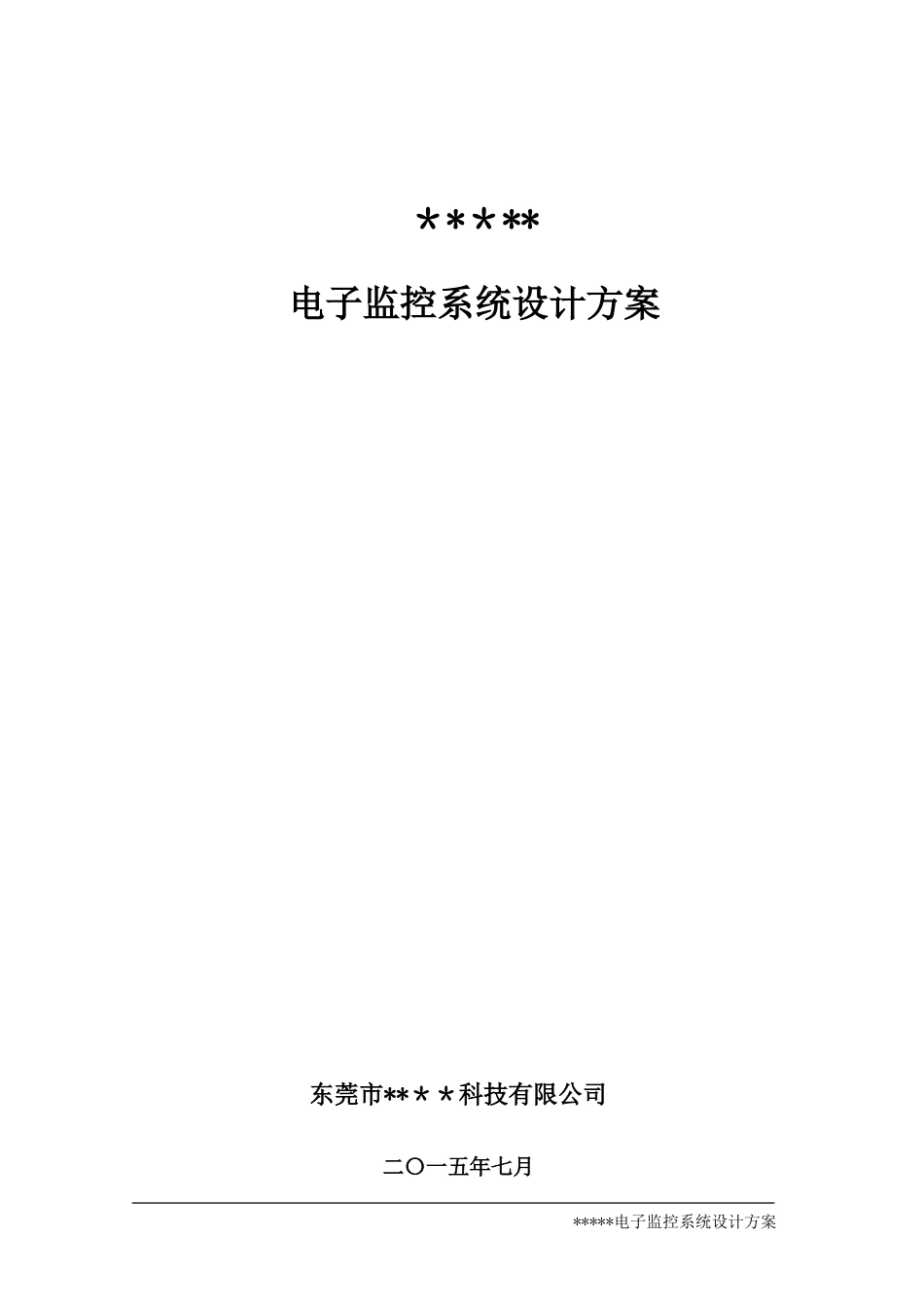

＊*＊**电子监控系统设计方案东莞市**＊＊科技有限公司二〇一五年七月*****电子监控系统设计方案系统总体方案一、整体架构整个监控系统主要由前端摄像机部分、传输部分和各级监控中心等几部分组成。前端设备：主要实现视频信号采集,每个派出所按治安环境的实际情况设有不同数量监控镜头。传输部分:所有镜头通过光纤、光端机以模拟图像的方式分别接入到派出所监控室，所有监控图像不直接接入分局监控中心，而是通过现有公安的派出所至分局的千兆光纤网将数字化图像接入分局监控中心。具体实现上采用每台硬盘录像机直接以以太网方式连接到公安系统网上。监控中心：监控分中心系统主要实现对来自前端的视频流进行实时显示、存储和回放，并提供系统管理功能，主监控中心完成图像的集中存储、显示和回放，主监控中心设置电视墙和矩阵设备以及操作终端；分监控中心从主监控中心调用图像在本次电视墙显示和控制。系统说明：1.前端摄像设备:设计时充分考虑了室外摄像机的防灾措施，特别是设备的防雷接地处理。依靠先进的集成技术，各监控点全部采用快速球形一体机,内置变焦镜头、变速云台、防护罩、解码器和相应的防护罩等，使结构更紧密、拍摄效果更好，更美观更具隐蔽性。2.数字传输方式：前端监控信号通过光端机、光纤传送到派出所监控室。3.图像存储在派出所监控室：派出所监控室进行实时监控并通过嵌入式NＶＲ设备进行图像存储，系统图像压缩采用ＭPEG４/H.264标准:Ｈ．264是最新视频技术压缩标准。图像录像质量可达四路全实时1０80P(１920＊１080分辨率),或向下可设置兼容DCＩF格式（528＊384分辨率），解决了10８0Ｐ在码流过大和ＣIF*****电子监控系统设计方案图像不够清晰的问题,每台录像主机配备所需容量的硬盘,可在108０P格式下提供30天的数据存储的要求，同时通过该联网设备将数字图像经网络传输到田心派出所监控中心。4.派出所监控中心图像实时清晰：派出所监控中心通过矩阵设备将图像上电视墙,通矩阵切换,操作界面简单易用具人性化。5.集中与分控管理：整个系统在控制中心实施对所有前端设备的操作及功能设置，保证系统高效、方便、可靠的运行;分局监控中心和派出所监控中心可以对管辖范围内多个本地和远程监控前端进行实时监控,不同的用户可根据预置或需求分配不同的控制权限。现场图像可根据需要分成若干个监控组,以4分屏、8分屏或者1６分屏方式显示，组内图像可自动轮巡,切换时间可以任意调节，可设置手动录像、计划录像和报警自动录像等多种录像方式。当发生报警时,可任意联动其他设备，如警灯、报警器,同时可在客户端弹出报警提示。6.权限和访问级别控制:系统以所有的网络硬盘录像机(ＮVR)作服务器,以许可进入数字视频系统的计算机作为客户机，在管理服务器上分配每个不同用户的图像浏览权限，所有对监控系统的访问需通过管理服务器的认证,包括控制监控前端摄像机、云台、镜头等的画面监视与控制。进入软件系统需要有口令验证。从网络级、用户级和软件级多层次保障系统的安全性。7.主监控室系统设计:主监控室对所辖所有监控点实行总控管理。主监控分中心基本配置：2台液晶监视器，２*2的液晶拼接屏,定制电视墙、ＰＣ控制解码终端。前端16个监控点图像通过光纤直接传送到田心派出所，监控室把前端16路图像送给监控主机（NVR)。主监控室配置2台监控主机（NVR）进行录像,共配置8个4Ｔ容量硬盘,以保证每路视频以１0８0P格式保存30天;配备高性能网络交换机;监控主机自带１0/１０0ＭRJ４５网络接口,通过RJ45接口连接网络交换机，将前端监控点的图像通过光纤数据网*****电子监控系统设计方案上传到公安分局监控中心,实现远程监控和管理功能。同时1台录像机控制键盘对前端9路图像进行控制和监视；一套矩阵设备，对2位视墙的9路画面进行控制和监视;一套图像拼接控制器对2*2的拼接屏进行控制和监视。二、分控中心设计分控中心设置在*＊＊管委会。分控中心基本配置:1台液晶监视器，1台电脑主机。分控中心可通过电脑对前端球机控制以及对主监控室录像下载回放。三、主监控室机房设计监控中心控制室是电子防控系统工程的神经中枢,是实现人机对话的场所,中心控制室是整个系统的重要部位...
