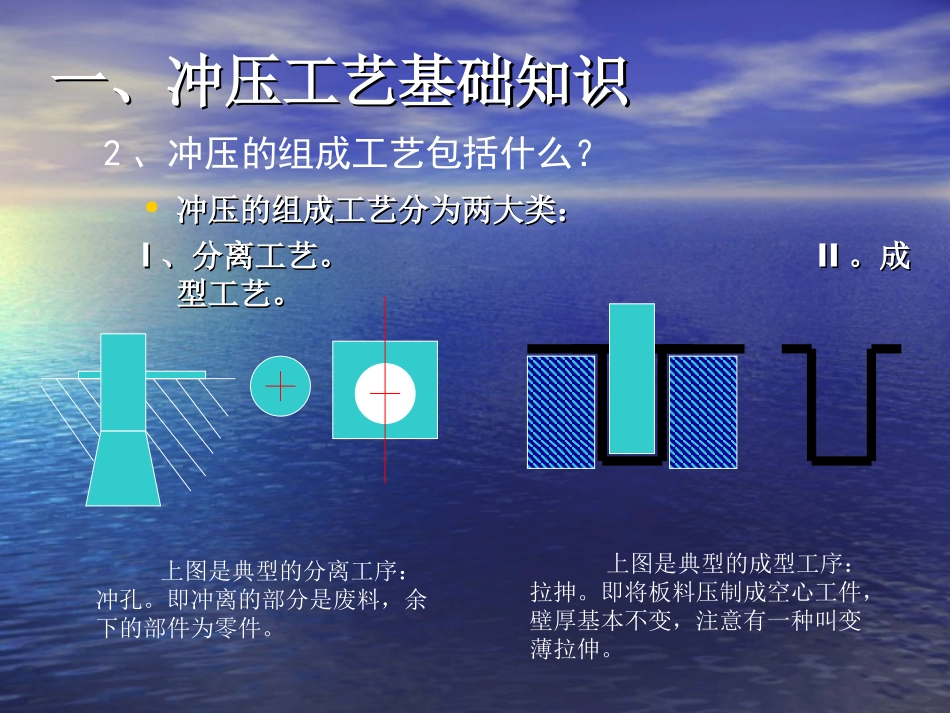

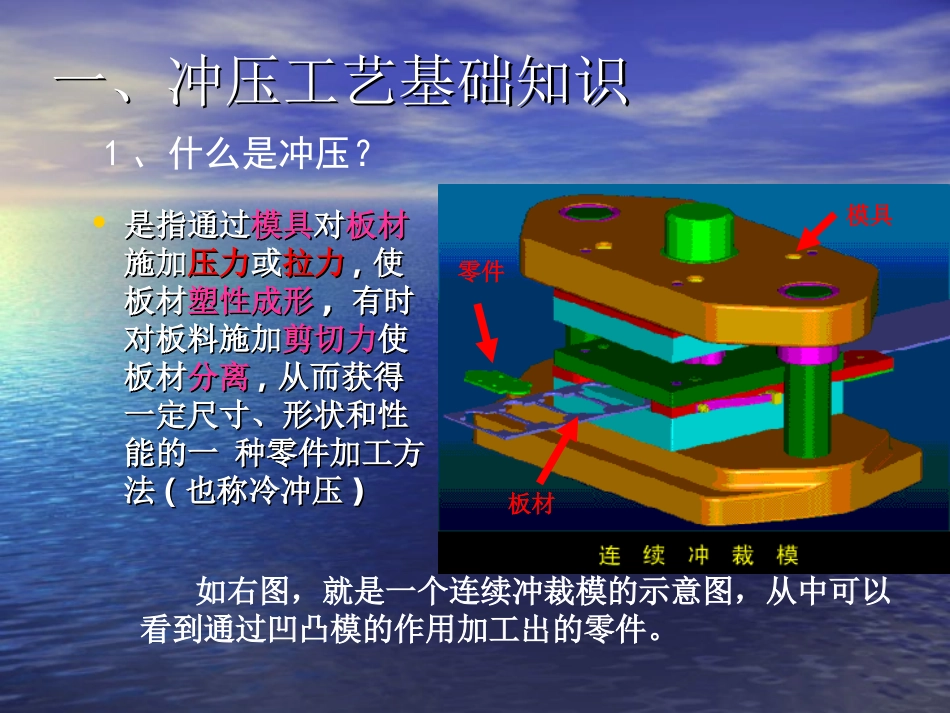

冲压工程相关知识讲义冲压工程相关知识讲义二、冲压工程的品质控制。三、冲压工程的改善。一、冲压工艺基础知识。北京和信汽车部件有限公司品质管理部QCTEAM四、冲压工程的安全。一、冲压工艺基础知识。一、冲压工艺基础知识一、冲压工艺基础知识1、什么是冲压？•是指通过是指通过模具模具对对板材板材施加施加压力压力或或拉力拉力,,使使板材板材塑性成形塑性成形,,有时有时对板料施加对板料施加剪切力剪切力使使板材板材分离分离,,从而获得从而获得一定尺寸、形状和性一定尺寸、形状和性能的一种零件加工方能的一种零件加工方法法((也称冷冲压也称冷冲压))如右图，就是一个连续冲裁模的示意图，从中可以看到通过凹凸模的作用加工出的零件。模具零件板材一、冲压工艺基础知识一、冲压工艺基础知识2、冲压的组成工艺包括什么？•冲压的组成工艺分为两大类：冲压的组成工艺分为两大类：II、分离工艺。、分离工艺。IIII。成。成型工艺。型工艺。上图是典型的分离工序：冲孔。即冲离的部分是废料，余下的部件为零件。上图是典型的成型工序：拉抻。即将板料压制成空心工件，壁厚基本不变，注意有一种叫变薄拉伸。一、冲压工艺基础知识一、冲压工艺基础知识2、冲压的组成工艺II、分离工艺的组成包括什么呢？、分离工艺的组成包括什么呢？NONO名称名称性质性质11落料落料(BLANK)(BLANK)模具沿封闭线冲切板料模具沿封闭线冲切板料,,冲下的冲下的部分为工件部分为工件,,其余为废料其余为废料..22冲孔冲孔(PIERCE)(PIERCE)模具沿封闭线冲切板料模具沿封闭线冲切板料,,冲下部冲下部分为废料分为废料..33切断切断(CUT)(CUT)用模具切断板材用模具切断板材,,切断线不封切断线不封闭闭..44切边切边(TRIM)(TRIM)将成型后的半成品边缘部分的多将成型后的半成品边缘部分的多余材料切掉余材料切掉..55其它其它还包括还包括::切口、剖切。切口、剖切。一、冲压工艺基础知识一、冲压工艺基础知识2、冲压的组成工艺II、分离工艺的组成、分离工艺的组成----------落料：落料：废料零件落料从上示意图，我们分析落料的特点：a、模具沿封闭线冲切板材。b、冲下的部分为零件，其余为废料。C、由上两特点可知，排样成为该工序的关键所在。很明显上图的成本较下图的成本要高出一倍。落料一、冲压工艺基础知识一、冲压工艺基础知识2、冲压的组成工艺II、分离工艺的组成、分离工艺的组成----------冲孔：冲孔：废料零件冲孔从上示意图，我们分析落料的特点：a、模具沿封闭线冲切板材。b、冲下的部分为废料，其余为零件。C、易产生的缺陷是，孔遗漏，孔位不良。此图是北京和信公司SIDEMBR的实际产品。PI一、冲压工艺基础知识一、冲压工艺基础知识2、冲压的组成工艺II、分离工艺的组成、分离工艺的组成----------切断：切断：切断从上示意图，我们分析切断的特点：a、用模具将板材切断。b、切模线不封闭。C、易产生的缺陷是：毛刺与缺边。剪断后切断前一、冲压工艺基础知识一、冲压工艺基础知识2、冲压的组成工艺II、分离工艺的组成、分离工艺的组成----------：切：切边边切边从上示意图，我们分析得到切边的特点：将拉深或成形后的半成品边缘部分的多余材料切掉。易产生的缺陷是：缺边和毛刺。切边后零件切边前零件一、冲压工艺基础知识一、冲压工艺基础知识2、冲压的组成工艺IIII、成型工艺的组成包括什么呢？、成型工艺的组成包括什么呢？NONO名称名称性质性质11拉深（拉深（DRADRAWW））把板料毛坯成形制成各种空心的把板料毛坯成形制成各种空心的零件。零件。22翻孔翻孔（（BURRINBURRINGG））将板料或工件上有孔的边缘翻成将板料或工件上有孔的边缘翻成坚立边缘。坚立边缘。33翻边翻边（（FLANGFLANGEE））将工件的外缘翻起圆弧或曲线状将工件的外缘翻起圆弧或曲线状的坚立边缘。的坚立边缘。44校形（校形（RESRESTT））又称整形，把形状不太准确的工又称整形，把形状不太准确的工件校正成形。件校正成形。55其它其它包括：挤压，胀形，正印等等。包括：挤压，胀形，正印等等。一、冲压工艺基础知识一、冲压工艺基础知识2、冲压的组成工艺IIII、成形工艺的组成、成形工艺的组成----------：拉深：拉深拉深...
