solidworks中链轮与链轮运动配合(机械配合)VIP免费

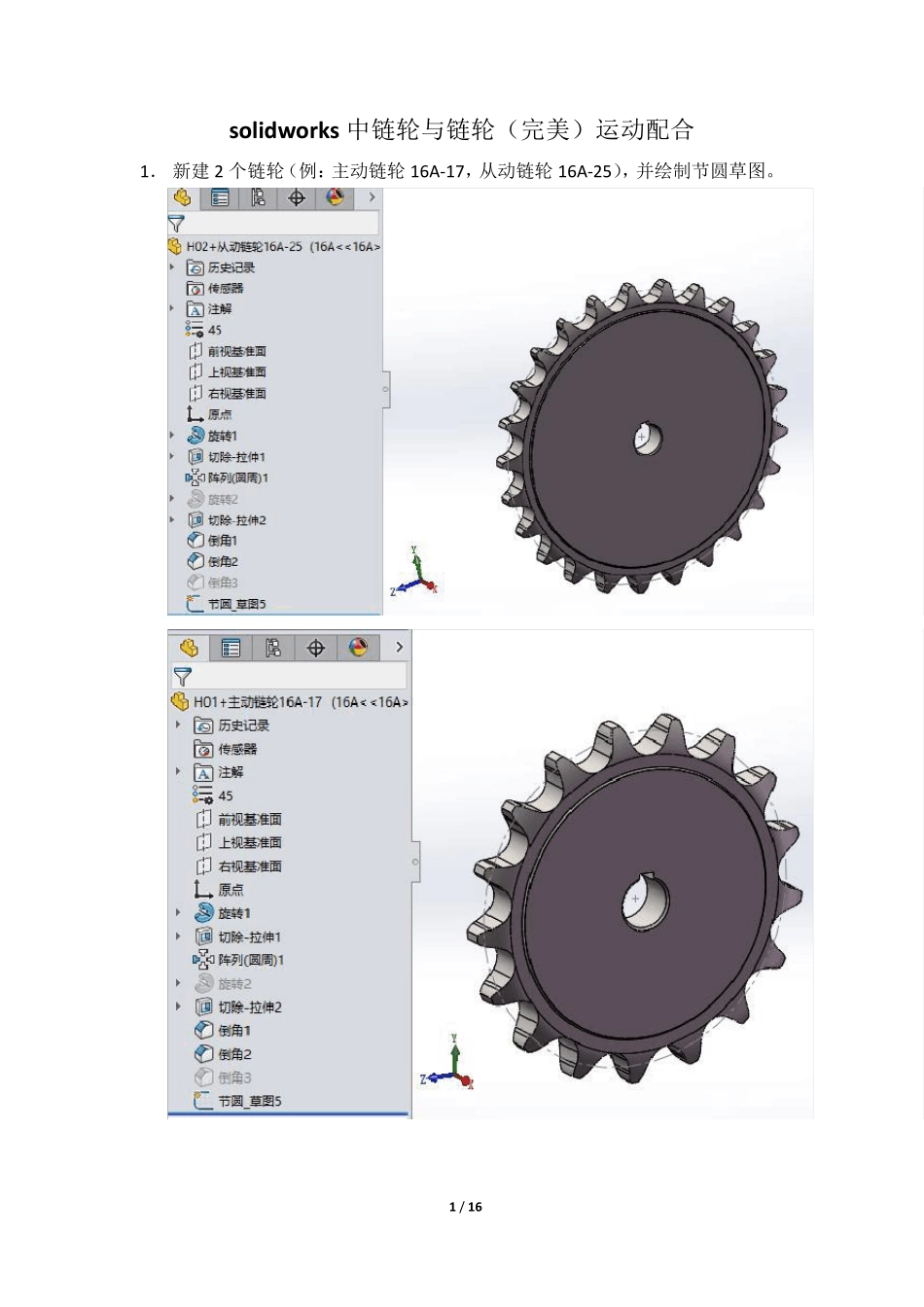

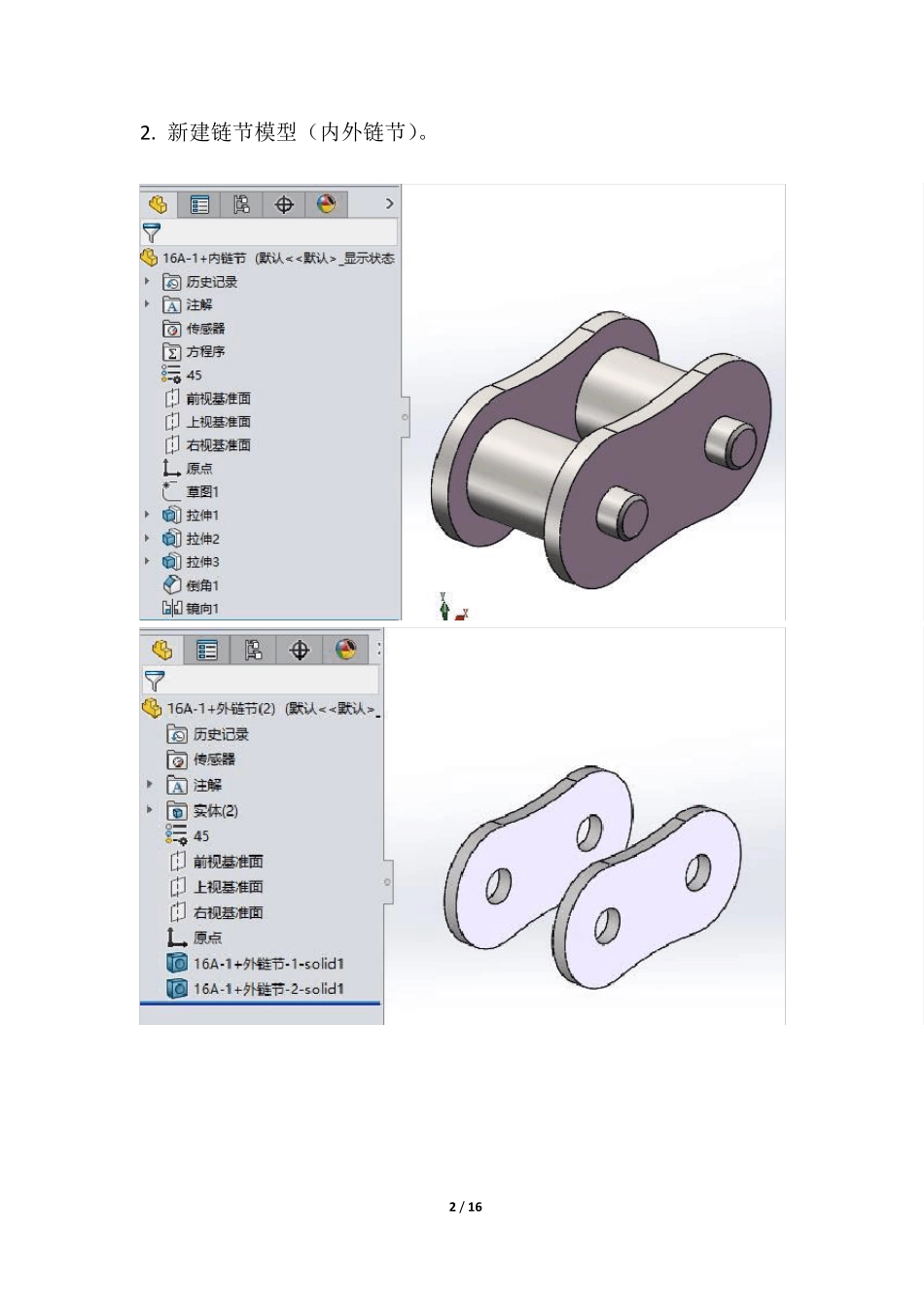

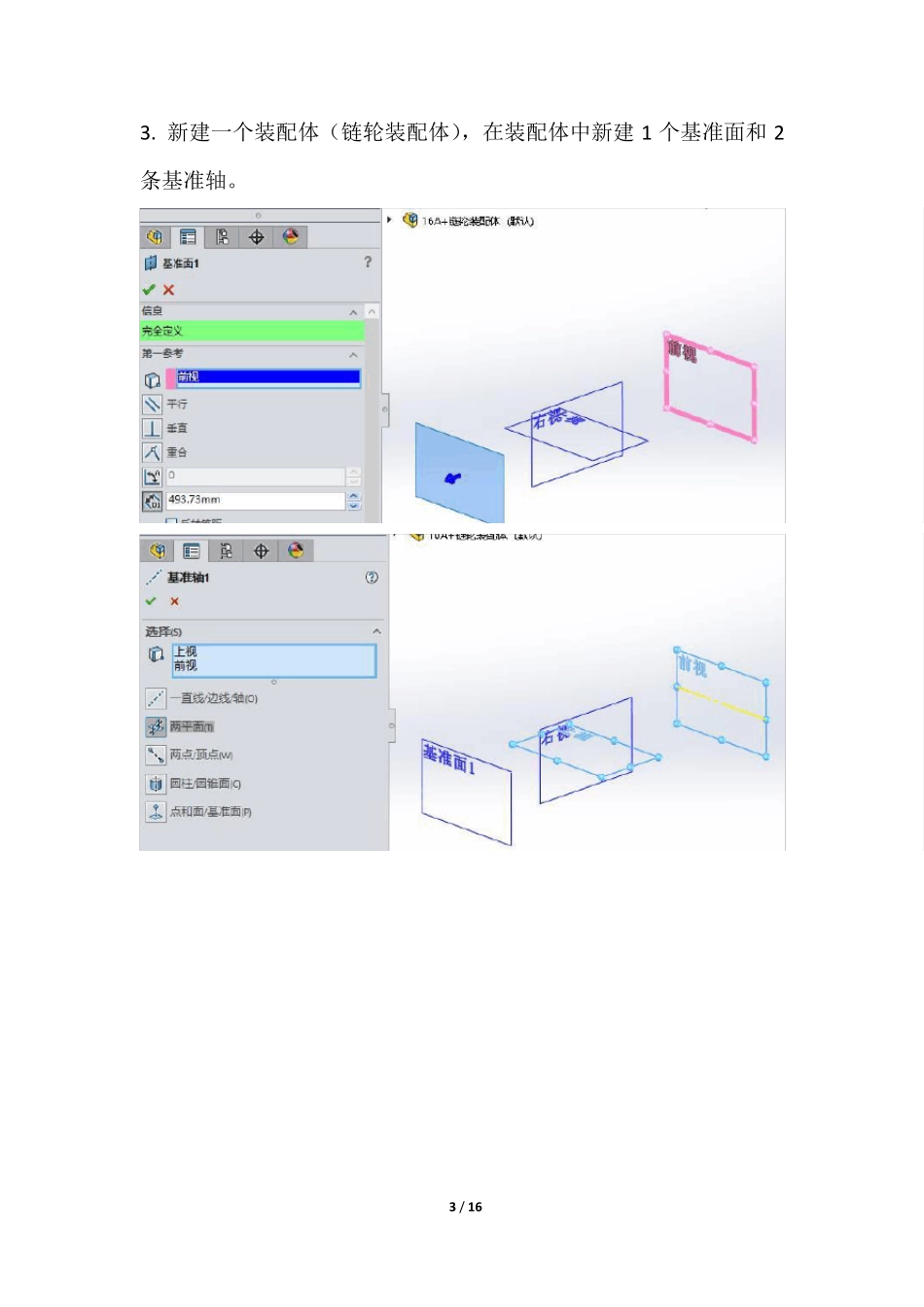

1 / 16 solidw orks 中链轮与链轮（完美）运动配合 1． 新建2 个链轮（例：主动链轮16A-17，从动链轮16A-25），并绘制节圆草图。 2 / 16 2. 新建链节模型（内外链节）。 3 / 16 3. 新建一个装配体（链轮装配体），在装配体中新建1 个基准面和2条基准轴。 4 / 16 4. 在装配体（链轮装配体）中插入前面新建的两个链轮模型。插入链轮后，先使其浮动，再如下图所示进行约束。 5 / 16 5. 在装配体（链轮装配体）中选择（右视）基准面，绘制草图（链条轨迹_草图1）：使用【转换实体引用】命令，选择两个链轮的节圆草图，再绘制2 条切线，使用【剪裁实体】命令，删除多余的线，使成为闭合的曲线。 6 / 16 6. 在装配体（链轮装配体）中插入内外链节，插入后使其浮动。 7. 使用【链零件阵列】命令，先选择内链节阵列，如下图设置。 7 / 16 8 / 16 完成后，如下图 8. 使用【链零件阵列】命令，先选择外链节阵列，如下图设置。 9 / 16 完成设置后，确定，如下图内外链节没有同心约束。 10 / 16 9. 对内外链节同心约束。 11 / 16 到这一步，在装配体中用鼠标拖动链条，链条可以自由绕链轮转动了。如果想让链轮与链条同时到起来，那么就继续看下去吧。 12 / 16 10. 在装配体（链轮装配体）中，选择2 个链轮节圆草图，使用齿轮配合约束。 13 / 16 11. 打开零件（内链节），在前视基准面上绘制草图（在两圆柱中心画一条直线），完成后关闭零件。 12. 回到装配体（链轮装配体）中，压缩相关零件，打开【观阅草图】命令，如下图。 14 / 16 13. 使用配合命令【齿条小齿轮】，如下图设置。 15 / 16 14. 在【齿条小齿轮】配合窗口中，进行如下设置。 15. 对前面压缩的零件，解压缩。 16 / 16 16. 制作到这一步，你就可以实现链轮与链条同步运动了（用鼠标左键选中内链节可以自动拖动）。 ------------------EN D-------------------------------------------------------------------------
