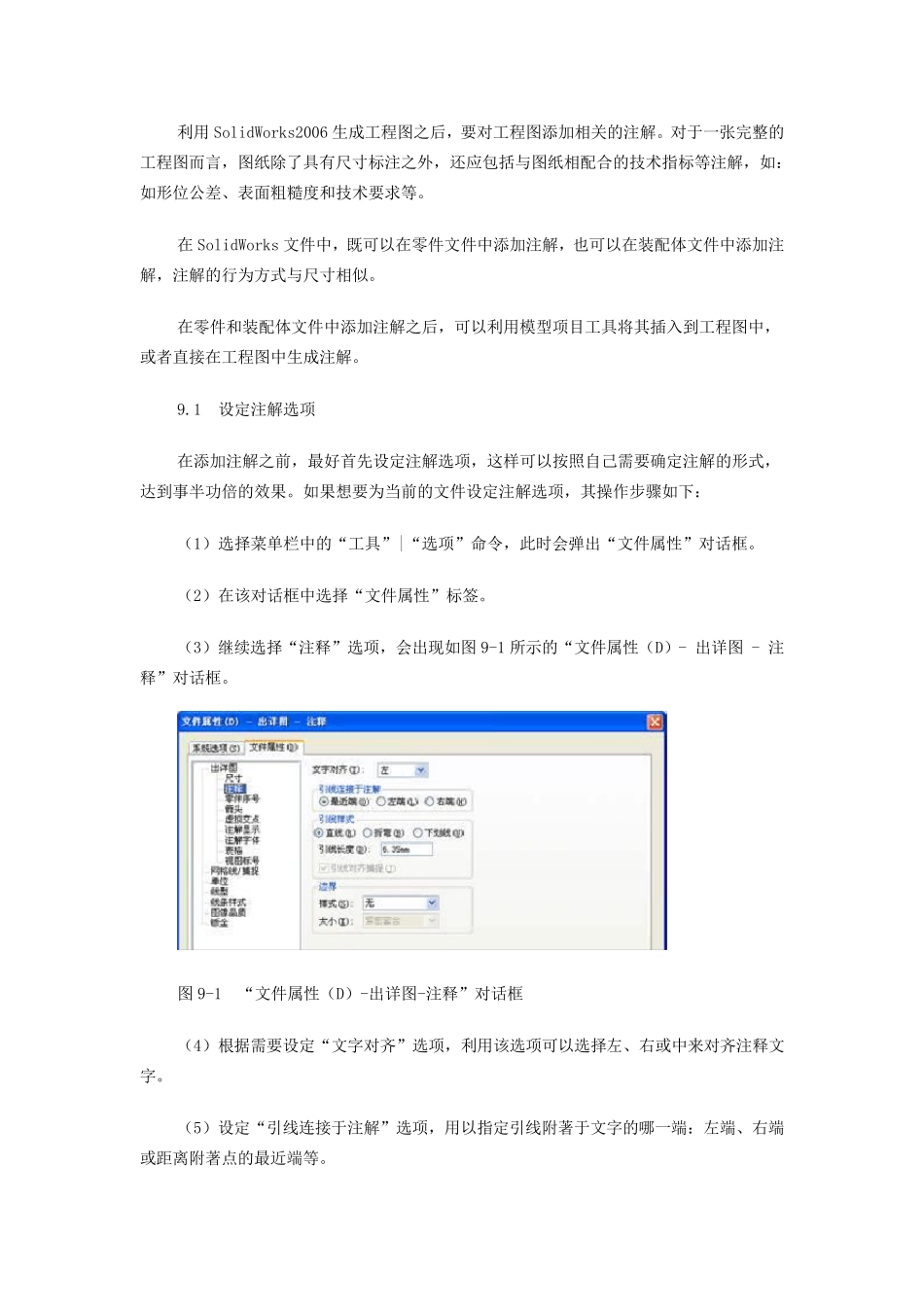

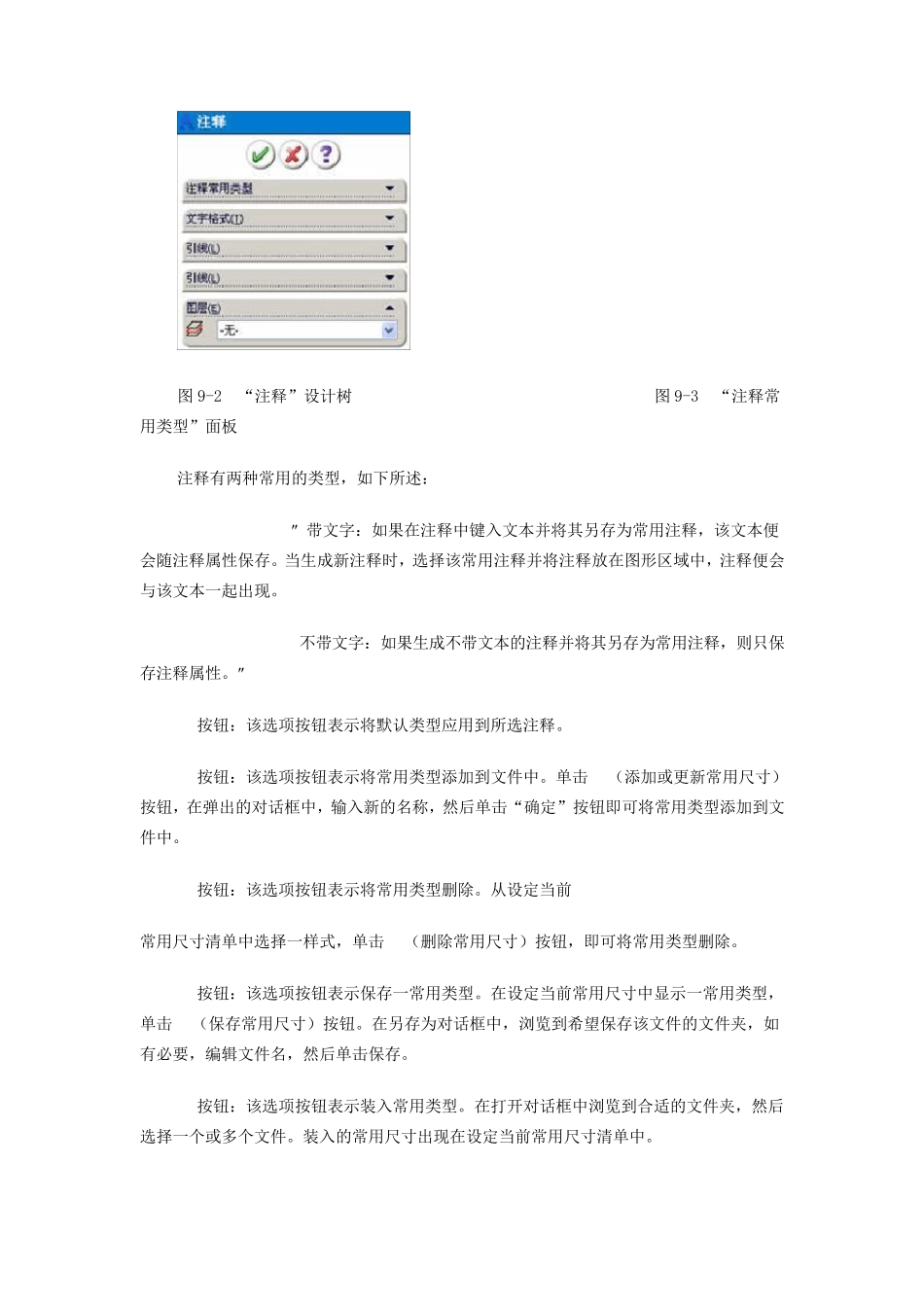

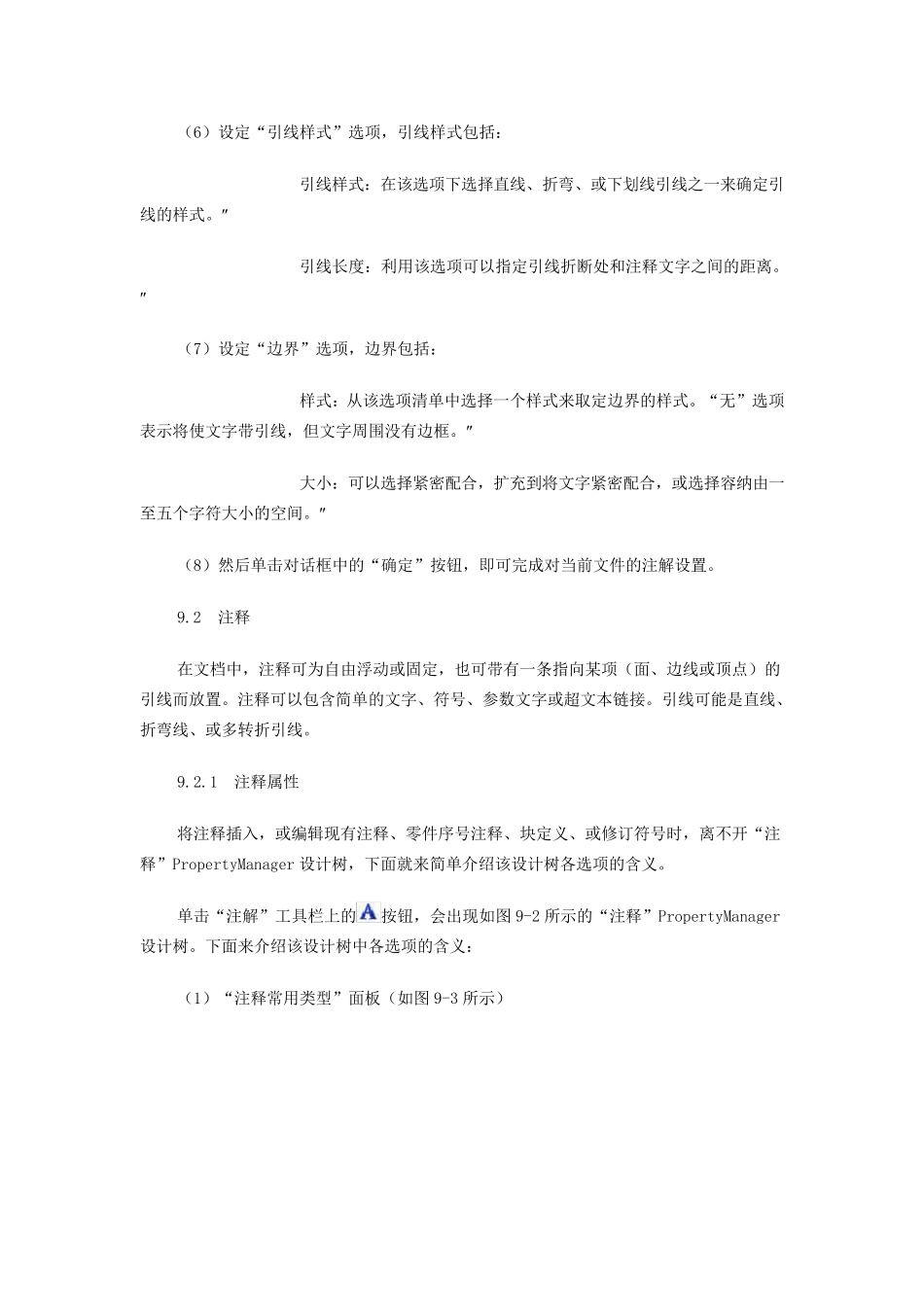

利用SolidWorks2006 生成工程图之后，要对工程图添加相关的注解。对于一张完整的工程图而言，图纸除了具有尺寸标注之外，还应包括与图纸相配合的技术指标等注解，如：如形位公差、表面粗糙度和技术要求等。 在SolidWorks 文件中，既可以在零件文件中添加注解，也可以在装配体文件中添加注解，注解的行为方式与尺寸相似。 在零件和装配体文件中添加注解之后，可以利用模型项目工具将其插入到工程图中，或者直接在工程图中生成注解。 9.1 设定注解选项 在添加注解之前，最好首先设定注解选项，这样可以按照自己需要确定注解的形式，达到事半功倍的效果。如果想要为当前的文件设定注解选项，其操作步骤如下： （1）选择菜单栏中的“工具”|“选项”命令，此时会弹出“文件属性”对话框。 （2）在该对话框中选择“文件属性”标签。 （3）继续选择“注释”选项，会出现如图9-1 所示的“文件属性（D）- 出详图 - 注释”对话框。 图9-1 “文件属性（D）-出详图-注释”对话框 （4）根据需要设定“文字对齐”选项，利用该选项可以选择左、右或中来对齐注释文字。 （5）设定“引线连接于注解”选项，用以指定引线附著于文字的哪 一端 ：左端 、右端或距 离 附著点 的最近 端 等。 （6）设定“引线样式”选项，引线样式包括： 引线样式：在该选项下选择直线、折弯、或下划线引线之一来确定引线的样式。 引线长度：利用该选项可以指定引线折断处和注释文字之间的距离。 （7）设定“边界”选项，边界包括： 样式：从该选项清单中选择一个样式来取定边界的样式。“无”选项表示将使文字带引线，但文字周围没有边框。 大小：可以选择紧密配合，扩充到将文字紧密配合，或选择容纳由一至五个字符大小的空间。 （8）然后单击对话框中的“确定”按钮，即可完成对当前文件的注解设置。 9.2 注释 在文档中，注释可为自由浮动或固定，也可带有一条指向某项（面、边线或顶点）的引线而放置。注释可以包含简单的文字、符号、参数文字或超文本链接。引线可能是直线、折弯线、或多转折引线。 9.2.1 注释属性 将注释插入，或编辑现有注释、零件序号注释、块定义、或修订符号时，离不开“注释”PropertyManager 设计树，下面就来简单介绍该设计树各选项的含义。 单击“注解”工具栏上的按钮，会出现如图9-2 所示的“注释”PropertyManager设计树。下面来介绍该设计树中各选项的含义： （1）“注释常用类 型 ”面板 （如...
