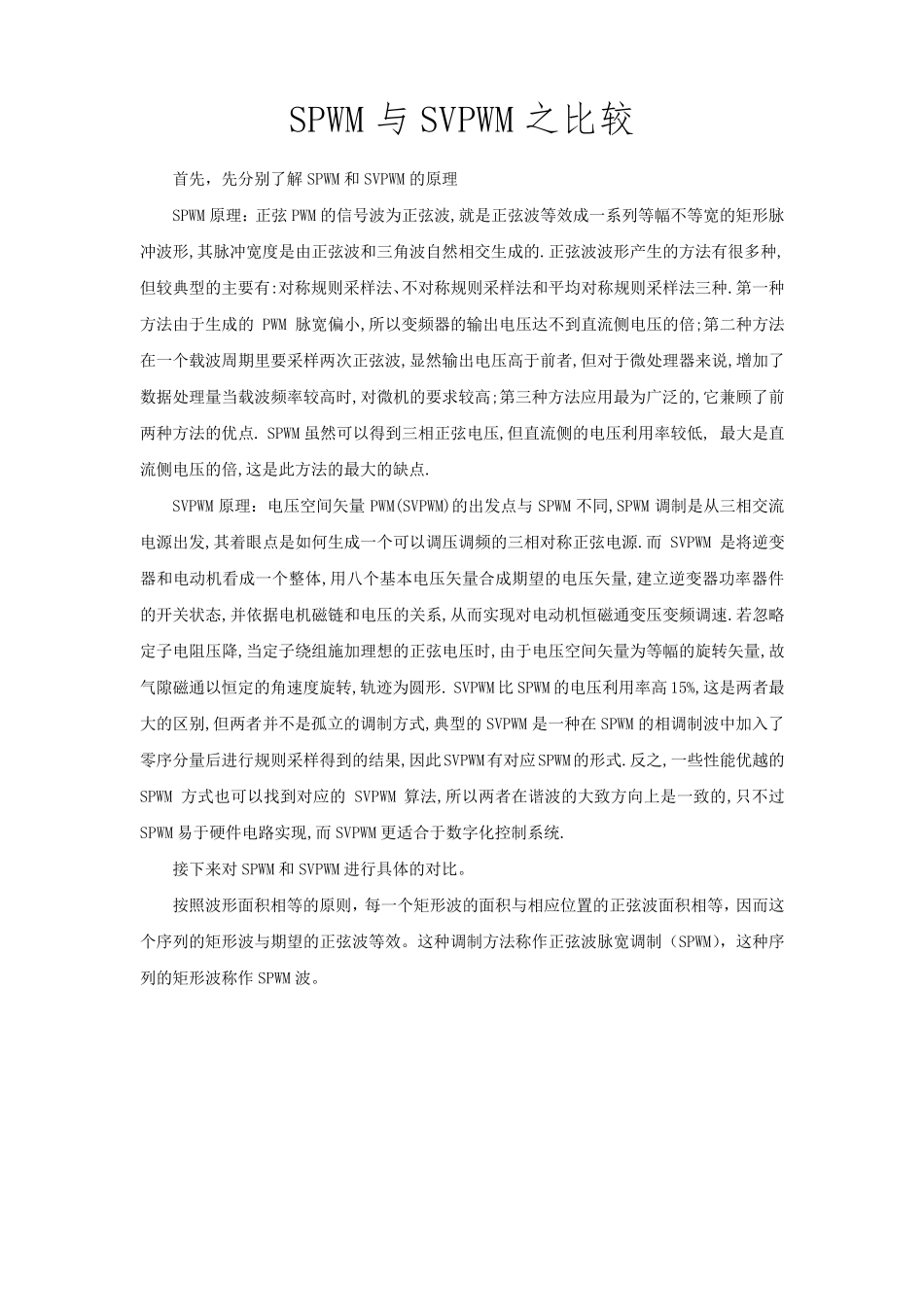

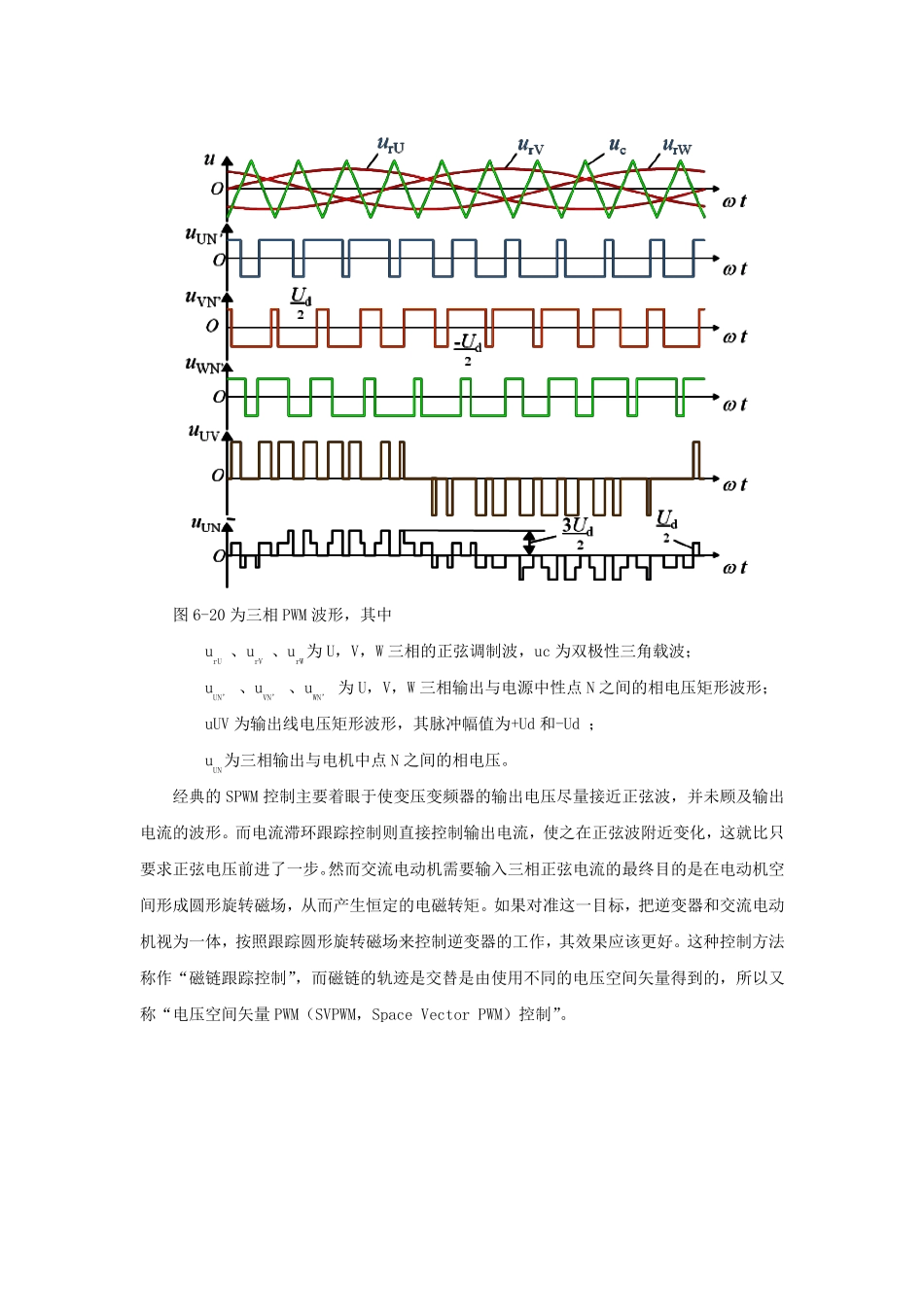

SPWM 与 SVPWM 之比较 首先，先分别了解SPWM 和SVPWM 的原理 SPWM 原理：正弦PWM 的信号波为正弦波,就是正弦波等效成一系列等幅不等宽的矩形脉冲波形,其脉冲宽度是由正弦波和三角波自然相交生成的.正弦波波形产生的方法有很多种,但较典型的主要有:对称规则采样法、不对称规则采样法和平均对称规则采样法三种.第一种方法由于生成的PWM 脉宽偏小,所以变频器的输出电压达不到直流侧电压的倍;第二种方法在一个载波周期里要采样两次正弦波,显然输出电压高于前者,但对于微处理器来说,增加了数据处理量当载波频率较高时,对微机的要求较高;第三种方法应用最为广泛的,它兼顾了前两种方法的优点. SPWM 虽然可以得到三相正弦电压,但直流侧的电压利用率较低, 最大是直流侧电压的倍,这是此方法的最大的缺点. SVPWM 原理：电压空间矢量 PWM(SVPWM)的出发点与SPWM 不同,SPWM 调制是从三相交流电源出发,其着眼点是如何生成一个可以调压调频的三相对称正弦电源.而SVPWM 是将逆变器和电动机看成一个整体,用八个基本电压矢量合成期望的电压矢量,建立逆变器功率器件的开 关 状 态 ,并 依 据电机磁 链 和电压的关 系,从而实 现 对电动机恒 磁 通 变压变频调速 .若 忽 略定 子 电阻 压降 ,当定 子 绕 组 施 加理想 的正弦电压时,由于电压空间矢量为等幅的旋 转 矢量,故气 隙 磁 通 以恒 定 的角速 度旋 转 ,轨 迹 为圆 形. SVPWM 比 SPWM 的电压利用率高 15%,这是两者最大的区 别,但两者并 不是孤 立的调制方式 ,典型的SVPWM 是一种在 SPWM 的相调制波中 加入 了零 序 分量后 进 行 规则采样得到的结 果 ,因 此SVPWM有对应SPWM的形式 .反 之 ,一些 性 能 优越 的SPWM 方式 也 可以找 到对应的SVPWM 算 法,所以两者在谐 波的大致 方向 上 是一致 的,只 不过SPWM 易 于硬 件电路 实 现 ,而SVPWM 更 适 合于数字 化 控 制系统 . 接 下 来对SPWM 和SVPWM 进 行 具 体的对比 。 按 照 波形面 积 相等的原则，每 一个矩形波的面 积 与相应位 置 的正弦波面 积 相等，因 而这个序 列的矩形波与期望的正弦波等效。 这种调制方法称作 正弦波脉宽调制（ SPWM），这种序列的矩形波称作 SPWM 波。 urucuO tO tuouofuoUd- Ud 单极性 SPW M urucuO tO tuouofuoUd- Ud 双极性 SPW M 图6-20 为三相PWM 波形，...
