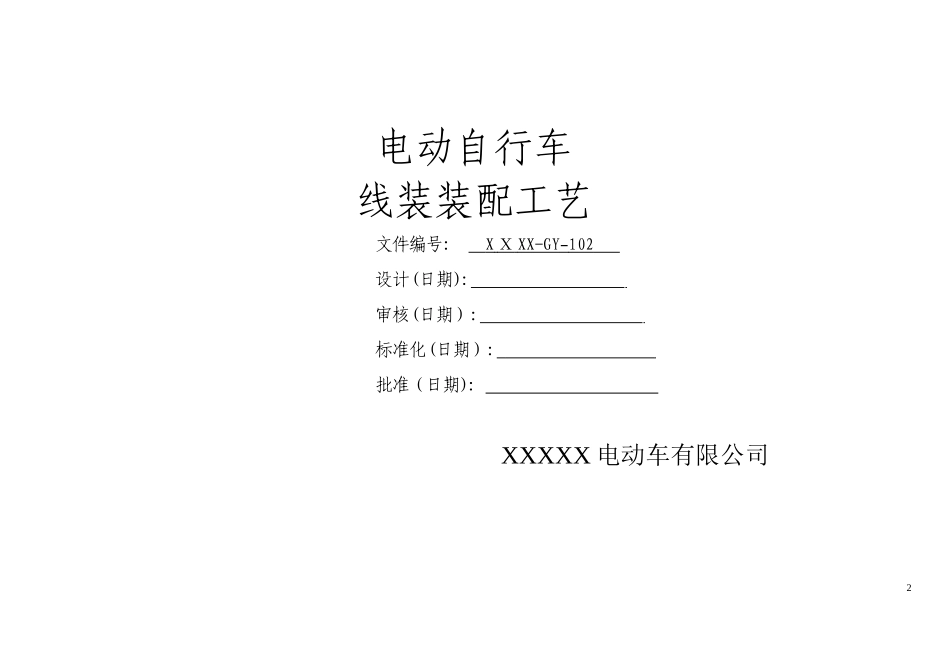

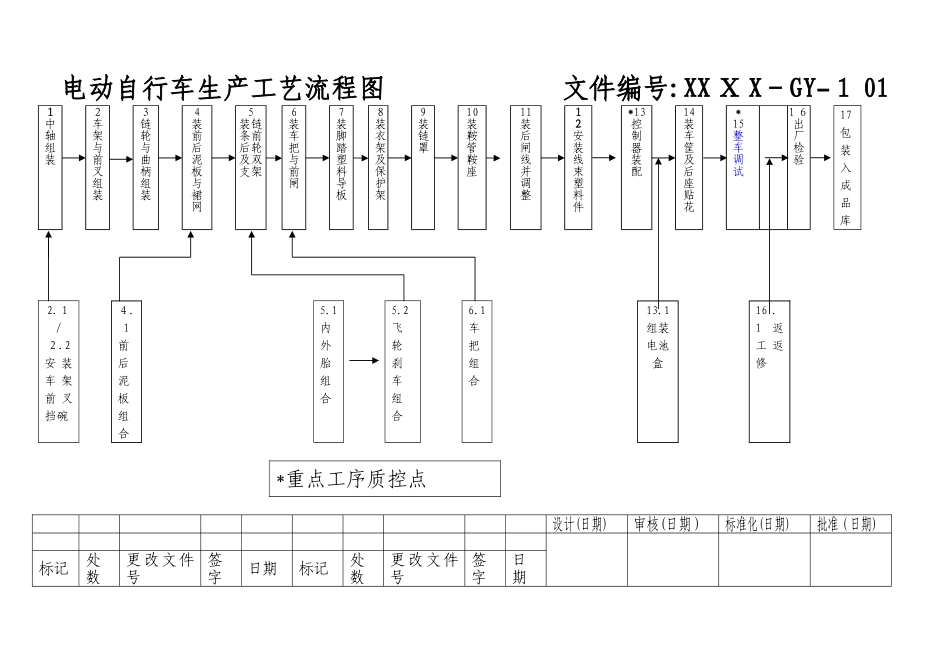

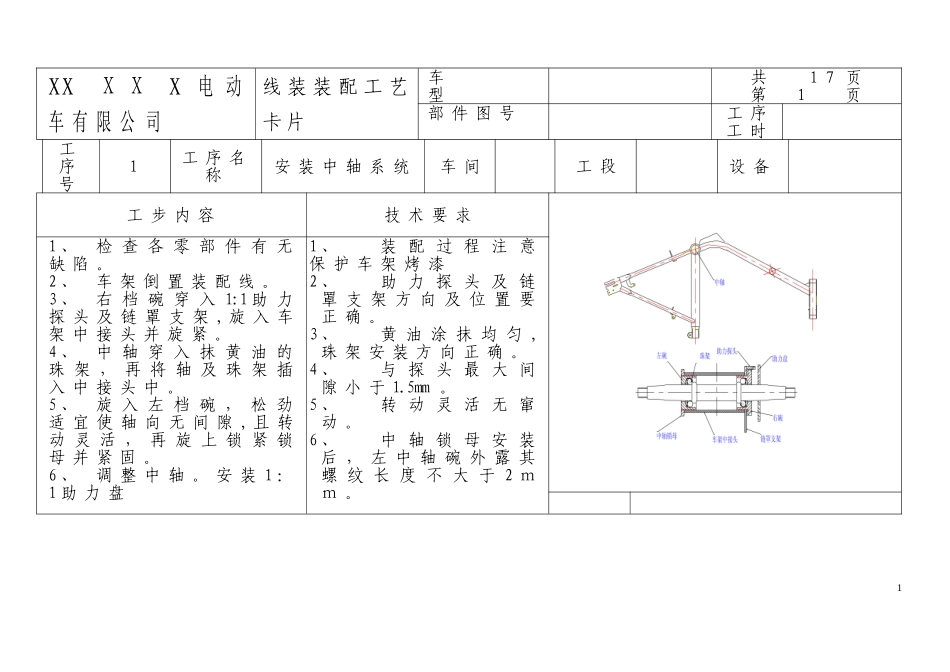

电动自行车生产工艺流程图文件编号:XXＸX－GY–１01１中轴组装２车架与前叉组装３链轮与曲柄组装4装前后泥板与裙网5装链条前后轮及双支架6装车把与前闸7装脚踏塑料导板８装衣架及保护架9装链罩10装鞍管鞍座11装后闸线并调整１２安装线束塑料件*13控制器装配14装车筐及后座贴花＊15整车调试1６出厂检验17包装入成品库2.１/２.2安装车架前叉挡碗４.1前后泥板组合5.1内外胎组合5.2飞轮刹车组合6.1车把组合13.1组装电池盒16．1返工返修*重点工序质控点设计(日期)审核(日期）标准化(日期)批准（日期)标记处数更改文件号签字日期标记处数更改文件号签字日期电动自行车线装装配工艺文件编号:XＸXX-GY–102设计(日期):审核(日期）:标准化(日期）:批准（日期):XXXXX电动车有限公司2XXＸＸX电动车有限公司线装装配工艺卡片车型共1７页第1页部件图号工序工时工序号1工序名称安装中轴系统车间工段设备工步内容技术要求1、检查各零部件有无缺陷。2、车架倒置装配线。3、右档碗穿入1:1助力探头及链罩支架,旋入车架中接头并旋紧。4、中轴穿入抹黄油的珠架，再将轴及珠架插入中接头中。5、旋入左档碗，松劲适宜使轴向无间隙,且转动灵活，再旋上锁紧锁母并紧固。6、调整中轴。安装1：1助力盘1、装配过程注意保护车架烤漆2、助力探头及链罩支架方向及位置要正确。3、黄油涂抹均匀,珠架安装方向正确。4、与探头最大间隙小于1.5mm。5、转动灵活无窜动。6、中轴锁母安装后，左中轴碗外露其螺纹长度不大于2ｍｍ。1工艺装备及辅料专用丝锥、大活扳手、一字螺丝刀、铁锤、勾形扳手、专用扳手、扭力扳手、黄油设计（日期)审核（日期)标准化(日期）批准（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期ＸXＸＸX电动车有限公司线装装配工艺卡片车型共17页第2页部件图号工序工时工序号2工序名称安装前叉组合系统车间工段设备工步内容技术要求1、检查各零部件有无产品缺陷。2、取出压好下档的前叉。1、装配过程不得损坏各零部件及外观。2、珠架方向应正确，黄油涂抹均匀。23、安装下珠架并抹黄油。4、前叉立管插入车架前立管。5、安装上珠架并抹黄油。6、旋紧上档至前叉能灵活转动，并无间隙。安装卡圈。7、安装货筐支架（灯架)。8、安装锁紧螺母。3、前叉应转动灵活无窜动、无紧点、僵呆、松动现象。4、货筐支架（灯架)上下面应正确。5、紧固件应旋紧无松动。工艺装备及辅料大活扳手、14X1７扳手、专用扳手、大力钳、黄油设计（日期）审核(日期)标准化(日期)批准（日期)标记处数更改文件号签字日期标记处数更改文件号签字日期3XXXＸX电动车有限公司线装装配工艺卡片车型共17页第3页部件图号工序工时工序号３工序名称链轮与曲柄组装车间工段设备工步内容技术要求1、装右曲柄,先用木锤锤紧,然后旋紧螺母，盖上防尘装饰盖。2、安装左曲柄方法同上。1、两曲柄方向相反(1８0°）2、两个M１0紧固螺母（自带）应可靠旋紧.。3、曲柄端面应与中轴端面相平。4、曲柄锁母的紧固扭矩大于３0N.ｍ。工艺装备及辅料十字螺丝刀、套筒1４ｍm、木锤、专用扳手、气动(电动)工具4设计（日期）审核（日期)标准化(日期）批准(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期XXXＸX电动车有限公司线装装配工艺卡片车型共１7页第4页部件图号工序工时工序号4工序名称装前后泥板车间工段设备工步内容技术要求1、安装前泥板、前泥板支架2、安装前泥板支架连接板。3、安装后泥板、安装后泥板支架。4、安装后泥板支架连接板。1、泥板不得有明显的扭曲及偏斜。2、后反射器紧固无松动。3、裙网安装应可靠无松动。4、车轮与车架或前55、安装后反射器。叉内侧间隙相等,其偏差小于2mm。工艺装备及辅料十字螺丝刀、8X10扳手、气动（电动)工具设计(日期)审核（日期)标准化(日期）批准（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期6XＸXＸX电动车有限公司线装装配工艺卡片车型共１7页第５页部件图号工序工时工序号５工序名称装链条、前后轮及双支撑车间工段设备工步内容技术要求1、安装链条接片应装到外侧，开口端应与运动方向相反。2、将前轮组合装入前叉中，并装好保险垫圈，使前轮在前叉中间后紧固螺母...
