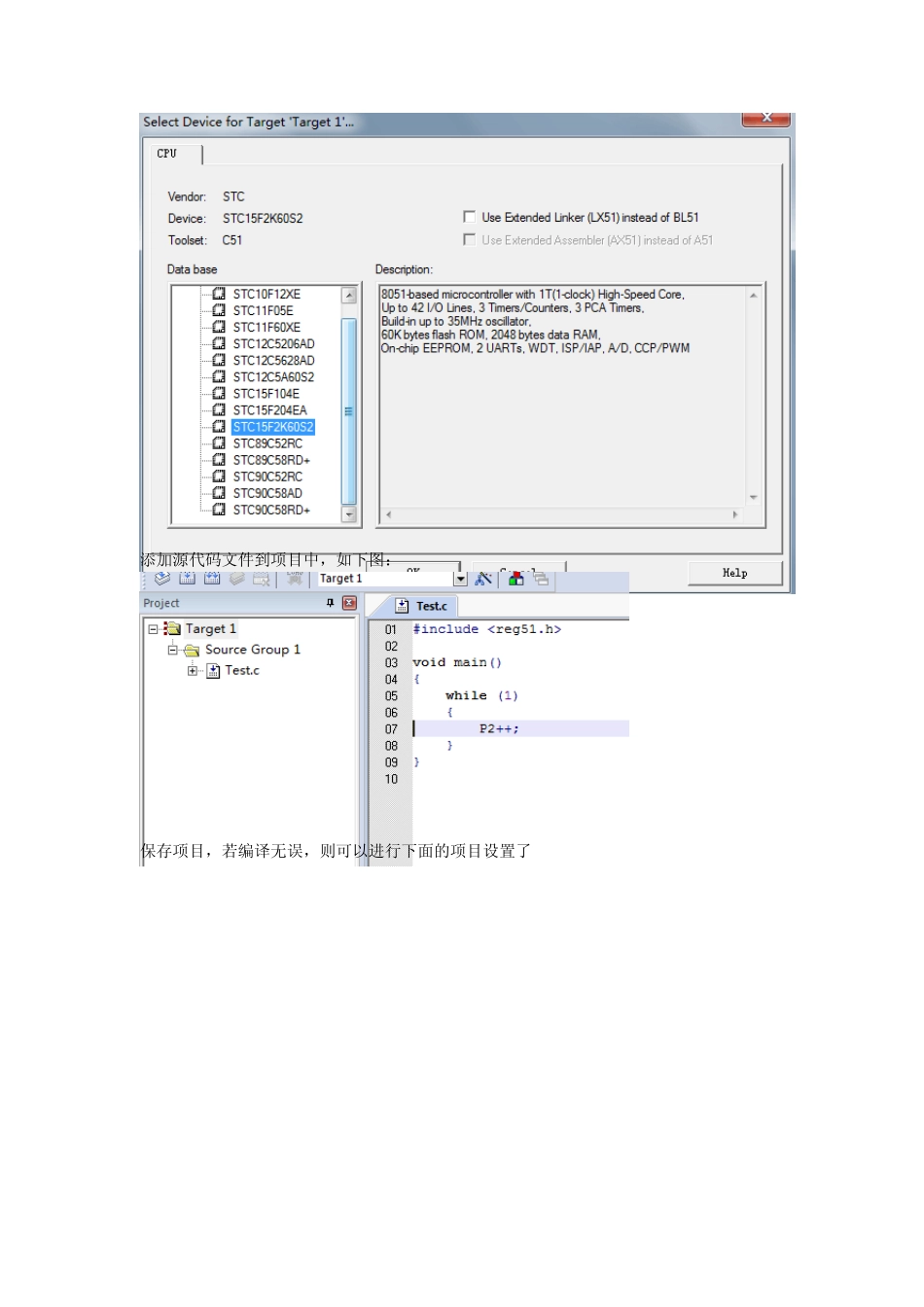

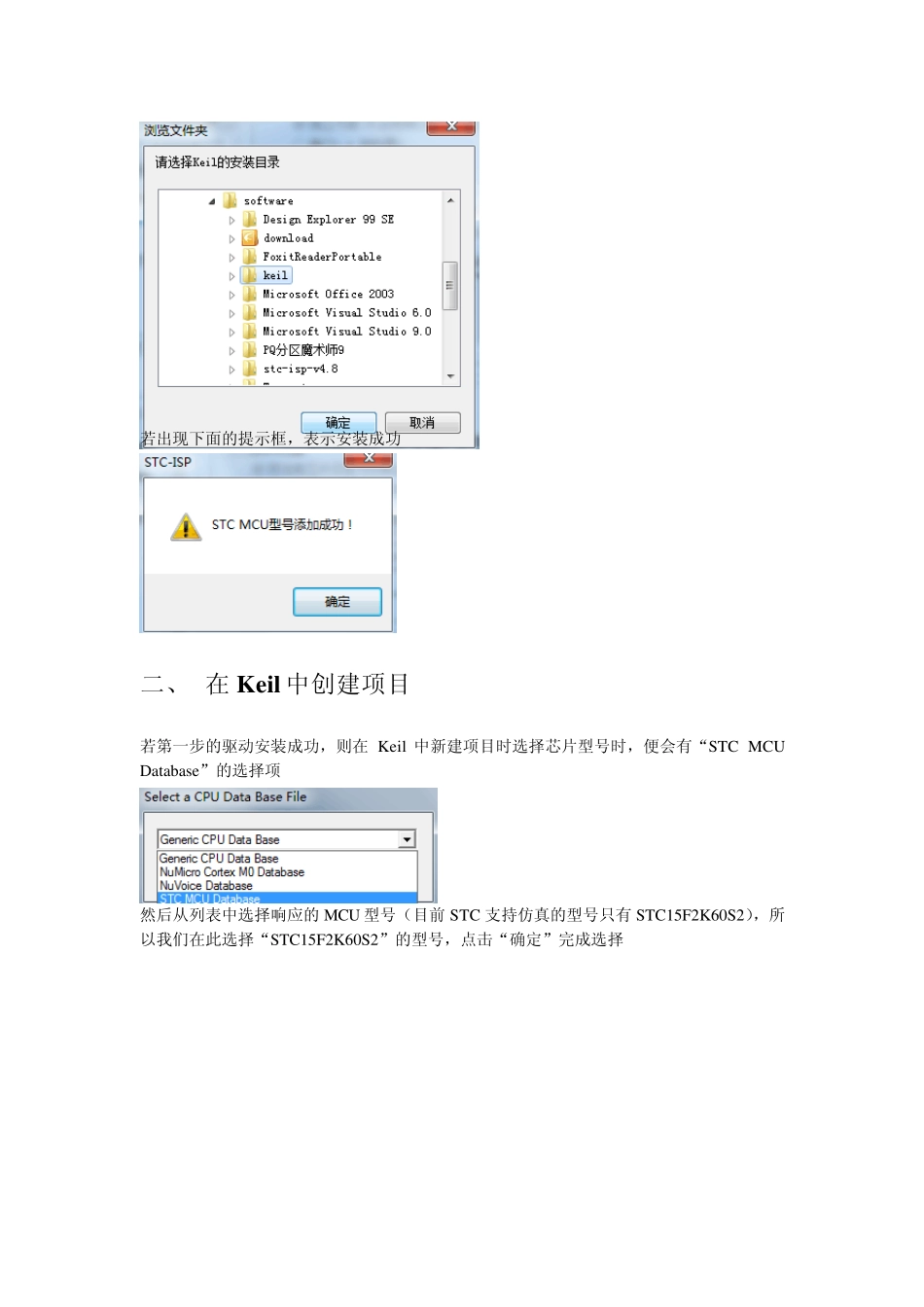

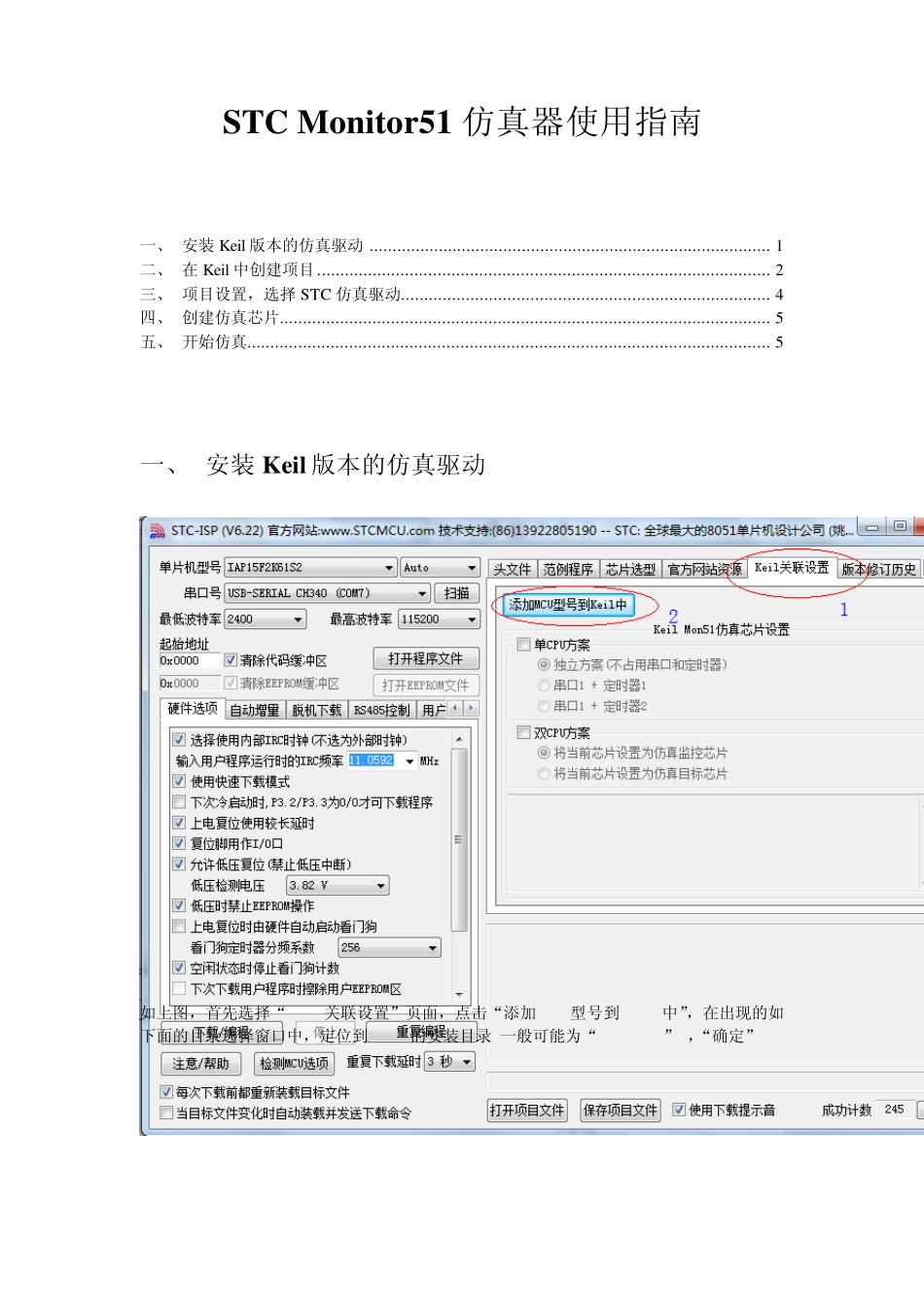

STC Monitor51 仿真器使用指南 一、 安装Keil版本的仿真驱动 ....................................................................................... 1 二、 在Keil中创建项目 .................................................................................................. 2 三、 项目设置，选择STC 仿真驱动 ................................................................................ 4 四、 创建仿真芯片.......................................................................................................... 5 五、 开始仿真................................................................................................................. 5 一、 安装Keil 版本的仿真驱动 如上图，首先选择“Keil关联设置”页面，点击“添加 MCU型号到 Keil中”，在出现的如下面的目录选择窗口中，定位到 Keil的安装目录(一般可能为“C:\Keil\”)，“确定” 若出现下面的提示框，表示安装成功 二、 在Keil中创建项目 若第一步的驱动安装成功，则在Keil 中新建项目时选择芯片型号时，便会有“STC MCU Database”的选择项 然后从列表中选择响应的MCU 型号（目前 STC 支持仿真的型号只有STC15F2K60S2），所以我们在此选择“STC15F2K60S2”的型号，点击“确定”完成选择 添加源代码文件到项目中，如下图： 保存项目，若编译无误，则可以进行下面的项目设置了 三、 项目设置，选择STC 仿真驱动 如上图，首先进入到项目的设置页面，选择“Debu g”设置页，第 2 步选择右侧的硬件仿真“Use …”，第 3 步，在仿真驱动下拉列表中选择“STC Monitor-51 Driv er”项，然后点击“Settings”按钮，进入下面的设置画面，对串口的端口号和波特率进行设置，波特率一般选择115200 或者 57600。到此设置便完成了。 四、 创建仿真芯片 准备一颗IAP15F2K61S2 或者IAP15L2K61S2 的芯片，并通过下载板连接到电脑的串口，然后如上图，选择正确的芯片型号，然后进入到“Keil 关联设置”页面，钩选“单 CPU 方案”，再选择“独立方案（不占用串口和定时器）”项，选择完成后，点击左下角的“下载/编程”按钮，当程序下载完成后仿真器便制作完成了。 五、 开始仿真 将制作完成的仿真芯片通过串口与电脑相连接。 将前面我们所创建的项目编译至没有错误后，按“Ctrl+F5”开始调试。 若硬件连接无误的话，将会进入到类似于下面的调试界面 断点设置的个数目前最大允许 20 个（理论上可设置任意个，但是断点设置得过多会影响调试的速度）。
