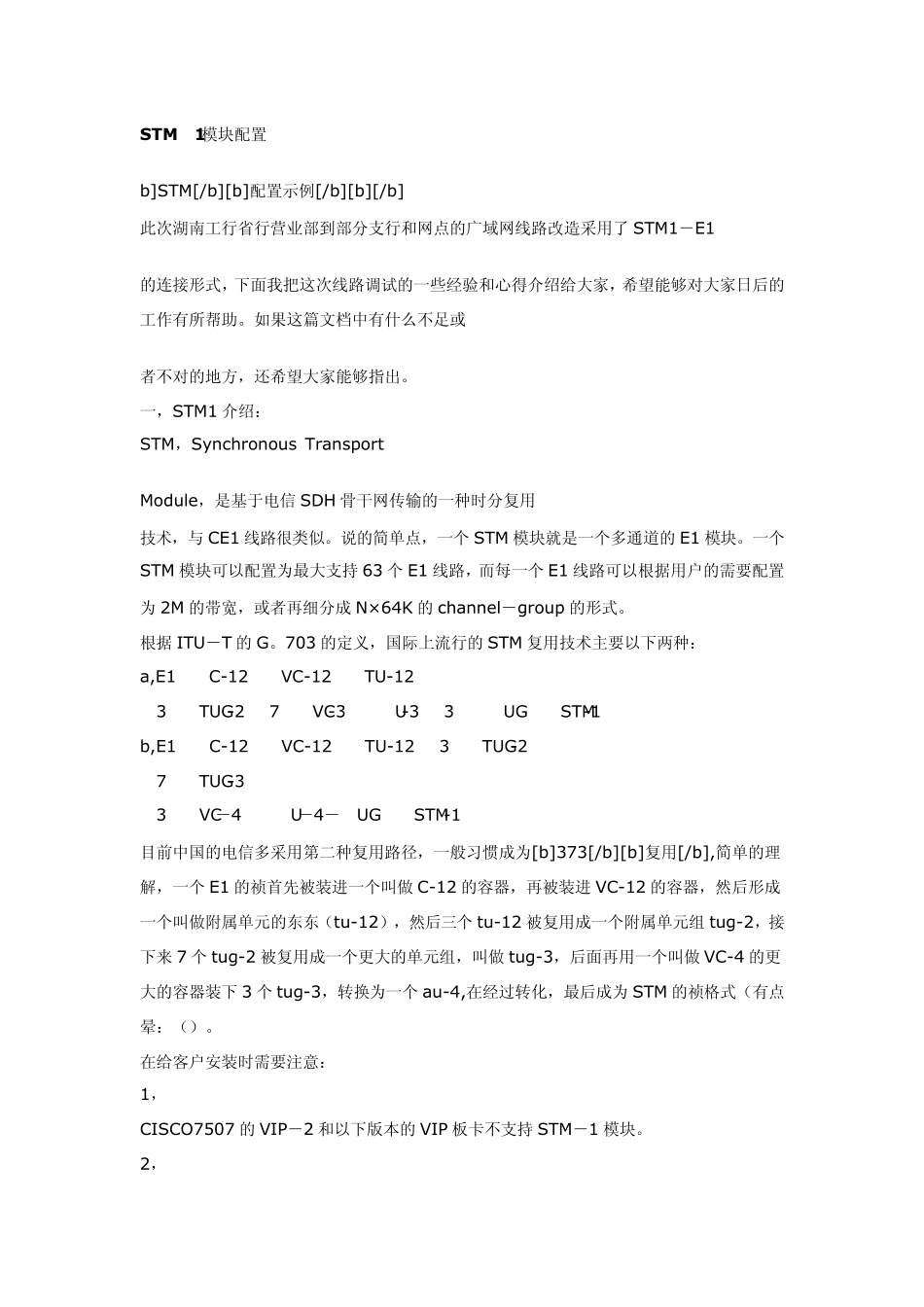

STM-1模块配置 b]STM[/b][b]配置示例[/b][b][/b] 此次湖南工行省行营业部到部分支行和网点的广域网线路改造采用了STM1－E1 的连接形式，下面我把这次线路调试的一些经验和心得介绍给大家，希望能够对大家日后的工作有所帮助。如果这篇文档中有什么不足或 者不对的地方，还希望大家能够指出。 一，STM1 介绍： STM，Synchronous Transport Module，是基于电信 SDH 骨干网传输的一种时分复用 技术，与 CE1 线路很类似。说的简单点，一个 STM 模块就是一个多通道的E1 模块。一个STM 模块可以配置为最大支持 63 个 E1 线路，而每一个 E1 线路可以根据用户的需要配置为 2M 的带宽，或者再细分成 N× 64K 的channel－group 的形式。 根据 ITU－T 的G。703 的定义，国际上流行的STM 复用技术主要以下两种： a,E1――C-12――VC-12――TU-12 x3――TUG-2 x7――VC-3――AU-3 x3――AUG――STM-1 b,E1――C-12――VC-12――TU-12 x3――TUG-2 x7――TUG-3 x3――VC－4――AU－4－AUG――STM-1 目前中国的电信多采用第二种复用路径，一般习惯成为[b]373[/b][b]复用[/b],简单的理解，一个 E1 的祯首先被装进一个叫做 C-12 的容器，再被装进 VC-12 的容器，然后形成一个叫做附属单元的东东（tu-12），然后三个 tu-12 被复用成一个附属单元组 tug-2，接下来 7 个 tug-2 被复用成一个更大的单元组，叫做 tug-3，后面再用一个叫做 VC-4 的更大的容器装下3 个 tug-3，转换为一个 au-4,在经过转化，最后成为 STM 的祯格式（有点晕：（）。 在给客户安装时需要注意： 1， CISCO7507 的VIP－2 和以下版本的VIP 板卡不支持 STM－1 模块。 2， 一块STM－1 模块最多只能划分256 个channel group。 3， 有些高版本的 IOS 并不支持 STM 卡，如果装上去无法识别，可以适当的调整 IOS 的版本。 二，PA-MC-STM-1 的配置 由于电信提供的 STM/E1 的服务是基于 SDH 这种透明的传输技术的，所以 STM 的配置很简单，而且很多参数可以我们自己定制，而不需要电信提供，比如 E1 的数据祯是否成祯，具体成祯的格式等等。 在此次湖南电信提供的工单上只有一个叫做时隙的参数，比如从省行营业部到五一路支行是用第 1 个时隙传输，到湖大支行用第 2 时隙传输…..到白沙路支行使用第 63 时隙传输，所以我们首先要搞清楚这个时隙与具体的 TU-12 x3――TUG-2 x7――TUG-3 x3 ...
