4-第四章--钢结构施工塔吊的安装与拆卸

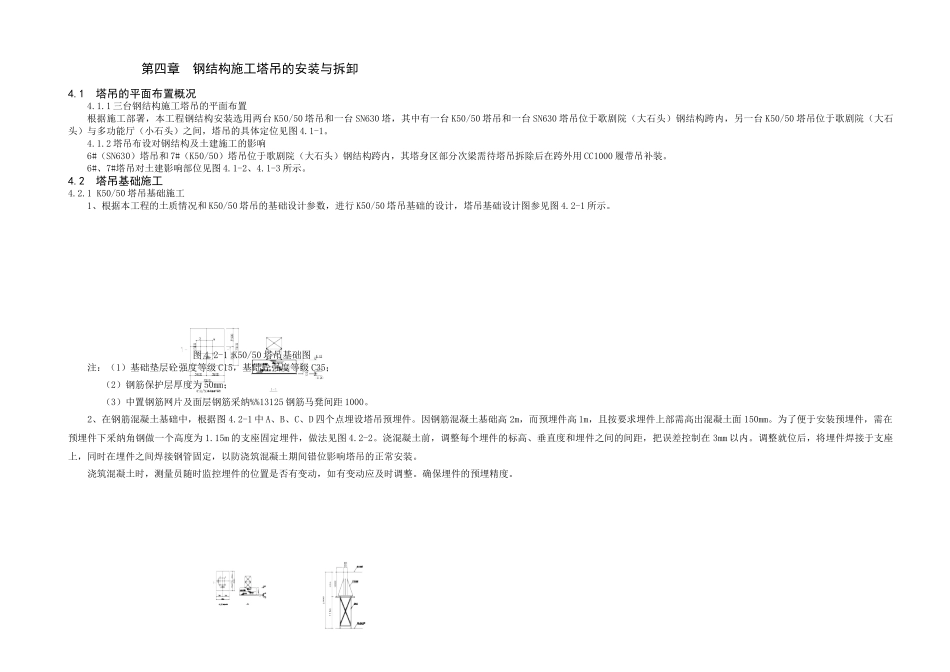

第四章 钢结构施工塔吊的安装与拆卸4.1 塔吊的平面布置概况4.1.1 三台钢结构施工塔吊的平面布置根据施工部署，本工程钢结构安装选用两台 K50/50 塔吊和一台 SN630 塔，其中有一台 K50/50 塔吊和一台 SN630 塔吊位于歌剧院（大石头）钢结构跨内，另一台 K50/50 塔吊位于歌剧院（大石头）与多功能厅（小石头）之间，塔吊的具体定位见图 4.1-1。4.1.2 塔吊布设对钢结构及土建施工的影响6#（SN630）塔吊和 7#（K50/50）塔吊位于歌剧院（大石头）钢结构跨内，其塔身区部分次梁需待塔吊拆除后在跨外用 CC1000 履带吊补装。6#、7#塔吊对土建影响部位见图 4.1-2、4.1-3 所示。4.2 塔吊基础施工4.2.1 K50/50 塔吊基础施工1、根据本工程的土质情况和 K50/50 塔吊的基础设计参数，进行 K50/50 塔吊基础的设计，塔吊基础设计图参见图 4.2-1 所示。 图 4.2-1 K50/50 塔吊基础图注：（1）基础垫层砼强度等级 C15，基础砼强度等级 C35； （2）钢筋保护层厚度为 50mm； （3）中置钢筋网片及面层钢筋采纳%%13125 钢筋马凳间距 1000。2、在钢筋混凝土基础中，根据图 4.2-1 中 A、B、C、D 四个点埋设塔吊预埋件。因钢筋混凝土基础高 2m，而预埋件高 1m，且按要求埋件上部需高出混凝土面 150mm。为了便于安装预埋件，需在预埋件下采纳角钢做一个高度为 1.15m 的支座固定埋件，做法见图 4.2-2。浇混凝土前，调整每个埋件的标高、垂直度和埋件之间的间距，把误差控制在 3mm 以内。调整就位后，将埋件焊接于支座上，同时在埋件之间焊接钢管固定，以防浇筑混凝土期间错位影响塔吊的正常安装。浇筑混凝土时，测量员随时监控埋件的位置是否有变动，如有变动应及时调整。确保埋件的预埋精度。 图 4.2-2 埋件定位示意图 3、浇筑混凝土完毕后，应按时浇水养护，等基础强度达设计强度的 75%以上方可安装塔吊的上部结构。4.2.1 SN630 塔吊基础施工塔吊基础做法基本同 K50/50 塔吊。4.3 塔吊的安装高度选择根据建筑高度及钢结构高度，选择塔吊的安装高度如下表：4.4 塔吊安装两台 K50/50 塔吊和一台 SN630 塔吊选用 CC1000 履带吊（200T）进行跨外安装，CC1000 履带吊装选取 48m 主臂、42m 副臂。各塔吊安装时履带吊车站位及作业半径见图 4.4-1，经计算，吊装重量和吊装半径均能满足要求。履带吊装拆塔吊如图 4.4-2 所示。序号塔吊编号塔吊型号安装高度备注15#K50/5050m与 7#塔吊错开两个标准节高度2...
