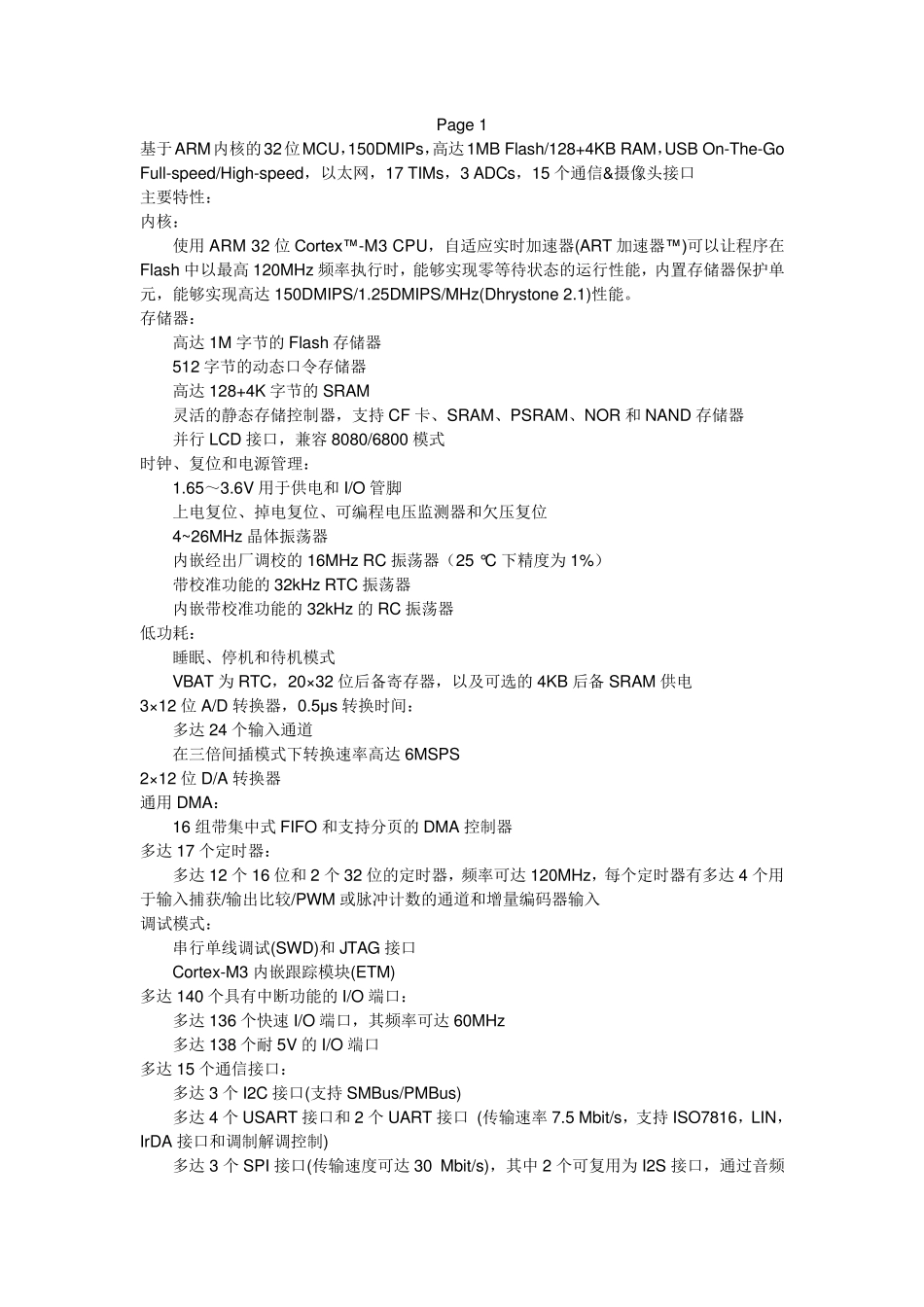

Page 1 基于ARM内核的32位MCU，150DMIPs，高达1MB Flash/128+4KB RAM，USB On-The-Go Full-speed/High-speed，以太网，17 TIMs，3 ADCs，15 个通信&摄像头接口 主要特性： 内核： 使用ARM 32 位Cortex™-M3 CPU，自适应实时加速器(ART 加速器™)可以让程序在Flash 中以最高120MHz 频率执行时，能够实现零等待状态的运行性能，内置存储器保护单元，能够实现高达150DMIPS/1.25DMIPS/MHz(Dhrystone 2.1)性能。 存储器： 高达1M 字节的Flash 存储器 512 字节的动态口令存储器 高达128+4K 字节的SRAM 灵活的静态存储控制器，支持CF 卡、SRAM、PSRAM、NOR 和 NAND 存储器 并行LCD 接口，兼容 8080/6800 模式 时钟、复位和电源管理： 1.65～3.6V 用于供电和 I/O 管脚 上电复位、掉电复位、可编程电压监测器和欠压复位 4~26MHz 晶体振荡器 内嵌经出厂调校的16MHz RC 振荡器（25 °C 下精度为 1%） 带校准功能的32kHz RTC 振荡器 内嵌带校准功能的32kHz 的RC 振荡器 低功耗： 睡眠、停机和待机模式 VBAT 为 RTC，20×32 位后备寄存器，以及可选的4KB 后备 SRAM 供电 3×12 位A/D 转换器，0.5μs 转换时间： 多达24 个输入通道 在三倍间插模式下转换速率高达6MSPS 2×12 位D/A 转换器 通用DMA： 16 组带集中式 FIFO 和支持分页的DMA 控制器 多达17 个定时器： 多达12 个16 位和 2 个32 位的定时器，频率可达120MHz，每个定时器有多达4 个用于输入捕获/输出比较/PWM 或脉冲计数的通道和增量编码器输入 调试模式： 串行单线调试(SWD)和 JTAG 接口 Cortex-M3 内嵌跟踪模块(ETM) 多达140 个具有中断功能的I/O 端口： 多达136 个快速I/O 端口，其频率可达60MHz 多达138 个耐 5V 的I/O 端口 多达15 个通信接口： 多达3 个I2C 接口(支持SMBus/PMBus) 多达4 个USART 接口和 2 个UART 接口 (传输速率7.5 Mbit/s，支持ISO7816，LIN，IrDA 接口和调制解调控制) 多达3 个SPI 接口(传输速度可达30 Mbit/s)，其中2 个可复用为 I2S 接口，通过音频 PLL 或外部PLL 来实现音频类精度 2 个CAN 接口(2.0B 版本) SDIO 接口 高级互连功能： 带有片上物理层的USB 2.0 全速设备/主机/On-The-Go 控制器 带有专用DMA，片上全速PHY 和ULPI 的USB 2.0 高速/全速设备/主机/On-The-Go控制器 带有专用DMA 的10/100 以太网 MAC....
