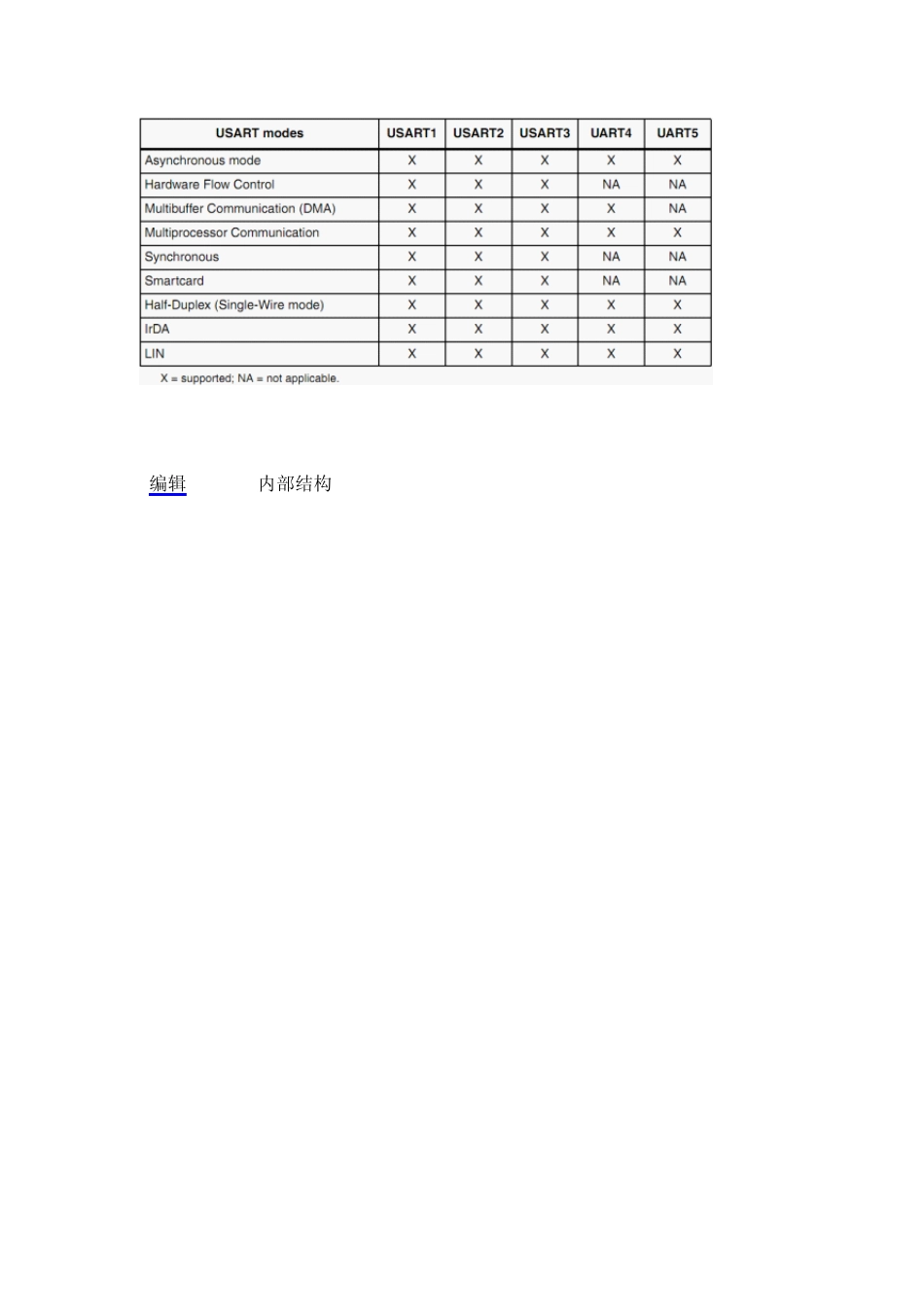

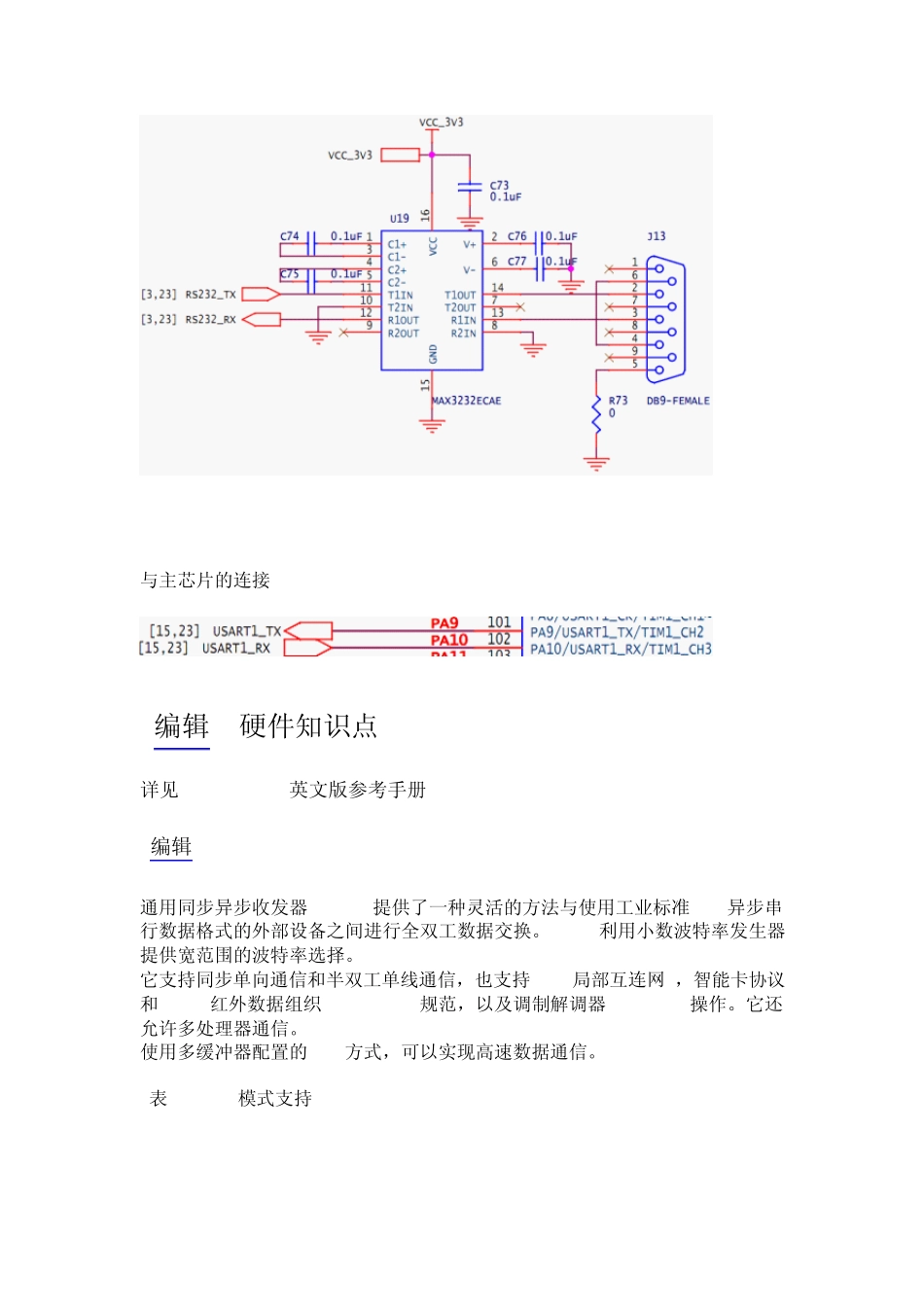

实验要求 使用开发板上的串口向PC发送信息 PC通过串口向开发板发送数据，CPU在接收到后，确认信息，并通过串口返回数据 例如：开发板先发送一个字符‘c’，然后PC发送一个字符‘a’，开发板接收到后，再发送一个字符‘b’ [编辑] 实验目的 学习和掌握 STM32的USART模块的工作原理和使用方法 学习和掌握 USART固件库的使用 掌握串口中断的使用方法 [编辑] 实验分析 硬件分析： USART的工作原理 软件分析： USART固件库 USART实例 [编辑] 开发板原理图设计 MAX3232 与主芯片的连接 [编辑] 硬件知识点 详见STM32F10XXX英文版参考手册RM0008-Reference Manual [编辑] USART 通用同步异步收发器(USART)提供了一种灵活的方法与使用工业标准NRZ异步串行数据格式的外部设备之间进行全双工数据交换。USART利用小数波特率发生器提供宽范围的波特率选择。 它支持同步单向通信和半双工单线通信，也支持 LIN(局部互连网)，智能卡协议和 IrDA(红外数据组织)SIR ENDEC规范，以及调制解调器(CTS/RTS)操作。它还允许多处理器通信。 使用多缓冲器配置的DMA方式，可以实现高速数据通信。 (表) USART模式支持 [编辑] USART内部结构 [编辑] 引脚定义 任何USART双向通信至少需要两个引脚：接收数据输入(RX)和发送数据输出(TX)。 RX：接收数据输入。通过过采样技术来区别数据和噪音，从而恢复数据。 TX：发送数据输出。当发送器被禁止时，输出引脚恢复到它的 I/O端口配置。当发送器被激活，并且不发送数据时，TX引脚处于高电平。在单线和智能卡模式里，此 I/O口被同时用于数据的发送和接收。 在同步模式中需要下列引脚： CK：发送器时钟输出。此引脚输出用于同步传输的时钟， (在起始位和停止位上没有时钟脉冲，软件可选地，可以在最后一个数据位送出一个时钟脉冲)。数据可以在 RX上同步被接收。这可以用来控制带有移位寄存器的外部设备(例如 LCD驱动器)。时钟相位和极性都是软件可编程的。在智能卡模式里，CK可以为智能卡提供时钟。 在 IrDA模式里需要下列引脚： IrDA_RDI: IrDA模式下的数据输入。 IrDA_TDO: IrDA模式下的数据输出。 在硬件流控模式中需要下列引脚： nCTS: 清除发送，若是高电平，在当前数据传输结束时阻断下一次的数据发送。 nRTS: 发送请求，若是低电平，表明 USART准备好接收数据 (表) USART引脚配置 [编辑] 寄存器 一个状态...
