STM8L电源管理以及自动唤醒AWUVIP免费

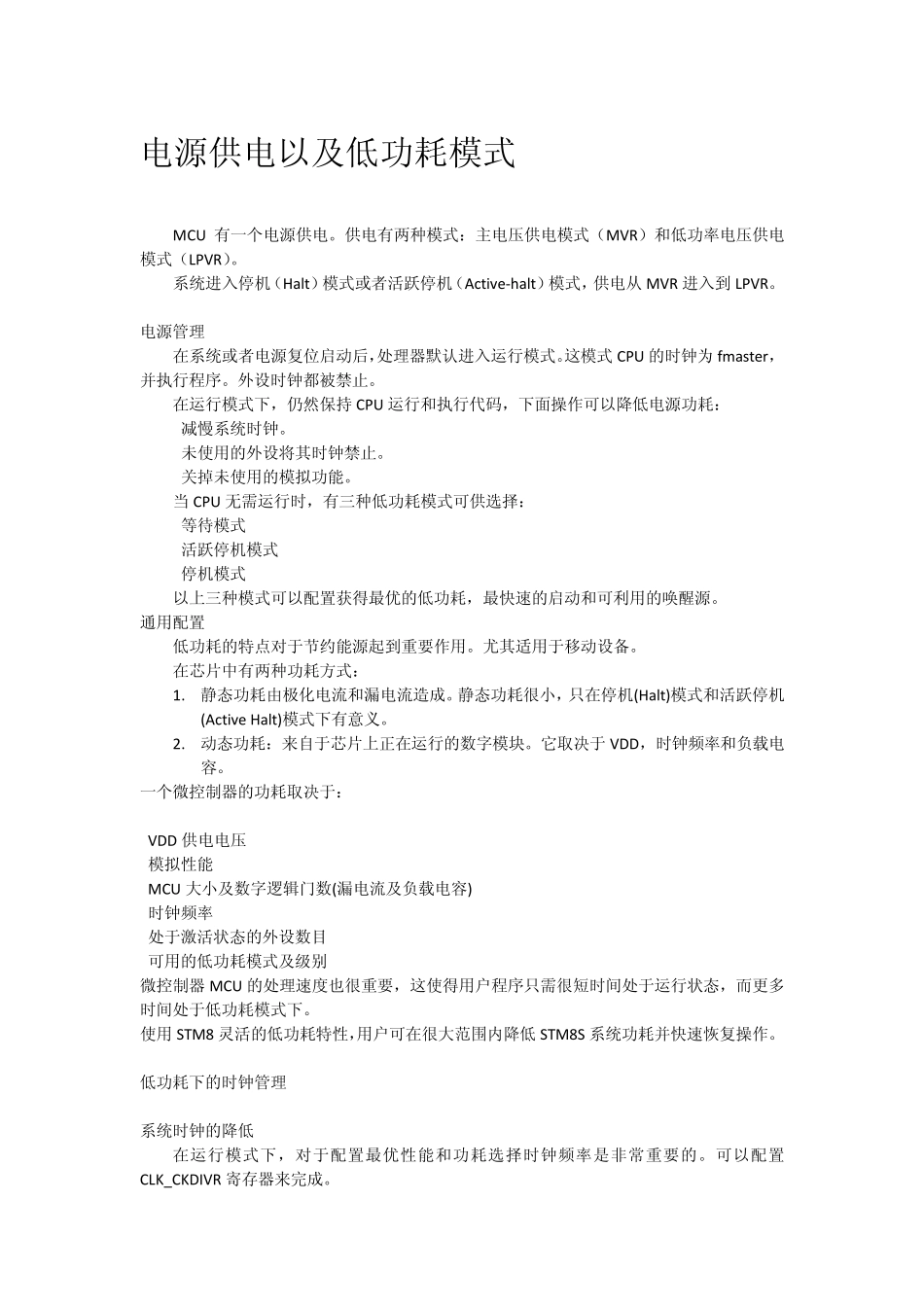

电源供电以及低功耗模式 MCU 有一个电源供电。供电有两种模式：主电压供电模式（MVR）和低功率电压供电模式（LPVR）。 系统进入停机（Halt）模式或者活跃停机（Active-halt）模式，供电从 MVR 进入到 LPVR。 电源管理 在系统或者电源复位启动后，处理器默认进入运行模式。这模式CPU 的时钟为 fmaster，并执行程序。外设时钟都被禁止。 在运行模式下，仍然保持 CPU 运行和执行代码，下面操作可以降低电源功耗： •减慢系统时钟。 •未使用的外设将其时钟禁止。 •关掉未使用的模拟功能。 当 CPU 无需运行时，有三种低功耗模式可供选择： •等待模式 •活跃停机模式 •停机模式 以上三种模式可以配置获得最优的低功耗，最快速的启动和可利用的唤醒源。 通用配置 低功耗的特点对于节约能源起到重要作用。尤其适用于移动设备。 在芯片中有两种功耗方式： 1. 静态功耗由极化电流和漏电流造成。静态功耗很小，只在停机(Halt)模式和活跃停机(Active Halt)模式下有意义。 2. 动态功耗：来自于芯片上正在运行的数字模块。它取决于 VDD，时钟频率和负载电容。 一个微控制器的功耗取决于： •VDD 供电电压 •模拟性能 •MCU 大小及数字逻辑门数(漏电流及负载电容) •时钟频率 •处于激活状态的外设数目 •可用的低功耗模式及级别 微控制器 MCU 的处理速度也很重要，这使得用户程序只需很短时间处于运行状态，而更多时间处于低功耗模式下。 使用 STM8 灵活的低功耗特性，用户可在很大范围内降低STM8S 系统功耗并快速恢复操作。 低功耗下的时钟管理 系统时钟的降低 在运行模式下，对于配置最优性能和功耗选择时钟频率是非常重要的。可以配置CLK_CKDIVR 寄存器来完成。 注：在某一时期MCU 可以进入停机模式。为了降低活跃和停机期间的比例，在活跃期间保持高速时钟可以降低功耗。 外设时钟控制 使用 PCG 来节省额外的功耗。在任意时期都可以使能或者禁止主时钟与外设的连接。这些设置在运行模式和等待模式都是有效的。 每个 PCG 状态都代表一个特定功耗或者低功耗。 外设关闭开关 为了到达最小功耗 MCU 的任意外设都可以被禁止使用。模拟外设和数字外设都可以。 模拟外设 通过控制 COMP_CR 寄存器的 BIAS_EN 和 COMPx_EN 位，模拟外设可以被关掉。 数字外设 每个一个数字外设可以被关掉： •SWIM_CSR 寄存器的 SWD 位可以控制 SWIM 模式。 •AWU_CSR 寄存器的 AWUEN 位可...
