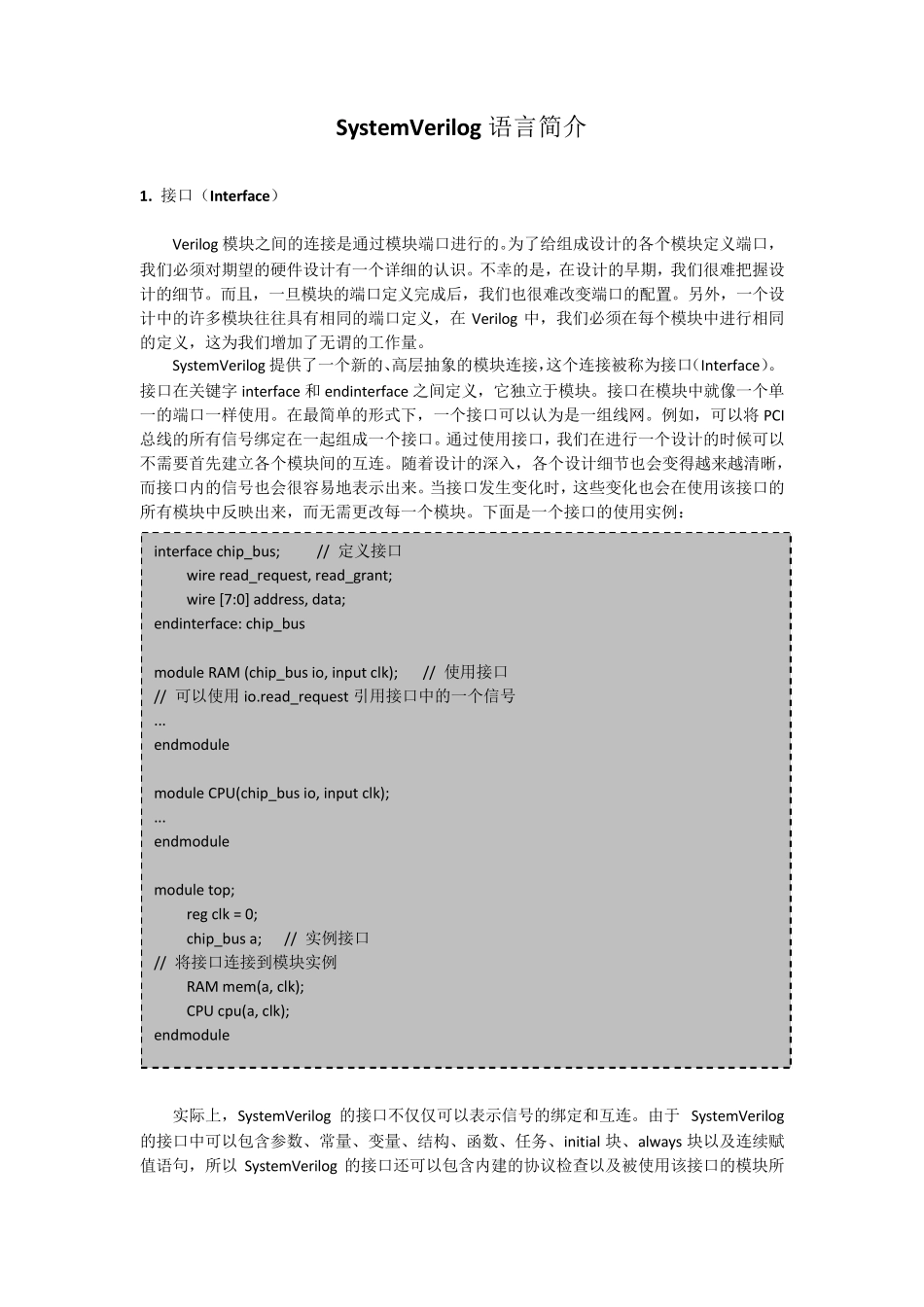

SystemVerilog 语言简介 1. 接口（Interface） Verilog 模块之间的连接是通过模块端口进行的。为了给组成设计的各个模块定义端口，我们必须对期望的硬件设计有一个详细的认识。不幸的是，在设计的早期，我们很难把握设计的细节。而且，一旦模块的端口定义完成后，我们也很难改变端口的配置。另外，一个设计中的许多模块往往具有相同的端口定义，在Verilog 中，我们必须在每个模块中进行相同的定义，这为我们增加了无谓的工作量。 SystemVerilog 提供了一个新的、高层抽象的模块连接，这个连接被称为接口（Interface）。接口在关键字 interface 和 endinterface 之间定义，它独立于模块。接口在模块中就像一个单一的端口一样使用。在最简单的形式下，一个接口可以认为是一组线网。例如，可以将 PCI总线的所有信号绑定在一起组成一个接口。通过使用接口，我们在进行一个设计的时候可以不需要首先建立各个模块间的互连。随着设计的深入，各个设计细节也会变得越来越清晰，而接口内的信号也会很容易地表示出来。当接口发生变化时，这些变化也会在使用该接口的所有模块中反映出来，而无需更改每一个模块。下面是一个接口的使用实例： 实际上，SystemVerilog 的接口不仅仅可以表示信号的绑定和互连。由于 SystemVerilog的接口中可以包含参数、常量、变量、结构、函数、任务、initial 块、always 块以及连续赋值语句，所以 SystemVerilog 的接口还可以包含内建的协议检查以及被使用该接口的模块所interface chip_bus; // 定义接口 wire read_request, read_grant; wire [7:0] address, data; endinterface: chip_bus module RAM (chip_bus io, input clk); // 使用接口 // 可以使用 io.read_request 引用接口中的一个信号 ... endmodule module CPU(chip_bus io, input clk); ... endmodule module top; reg clk = 0; chip_bus a; // 实例接口 // 将接口连接到模块实例 RAM mem(a, clk); CPU cpu(a, clk); endmodule 共用的功能。 2. 全局声明和语句 在Verilog 中，除了一个模块可以作为模块实例引用其他模块外，并不存在一个全局空间。另外，Verilog 允许任意数目的顶层模块，因此会产生毫无关联的层次树。 SystemVeriog 增加了一个被称为$root 的隐含的顶级层次。任何在模块边界之外的声明和语句都存在于$root 空间中。所有的模块，无论它处于哪一个设计层次，都可...
