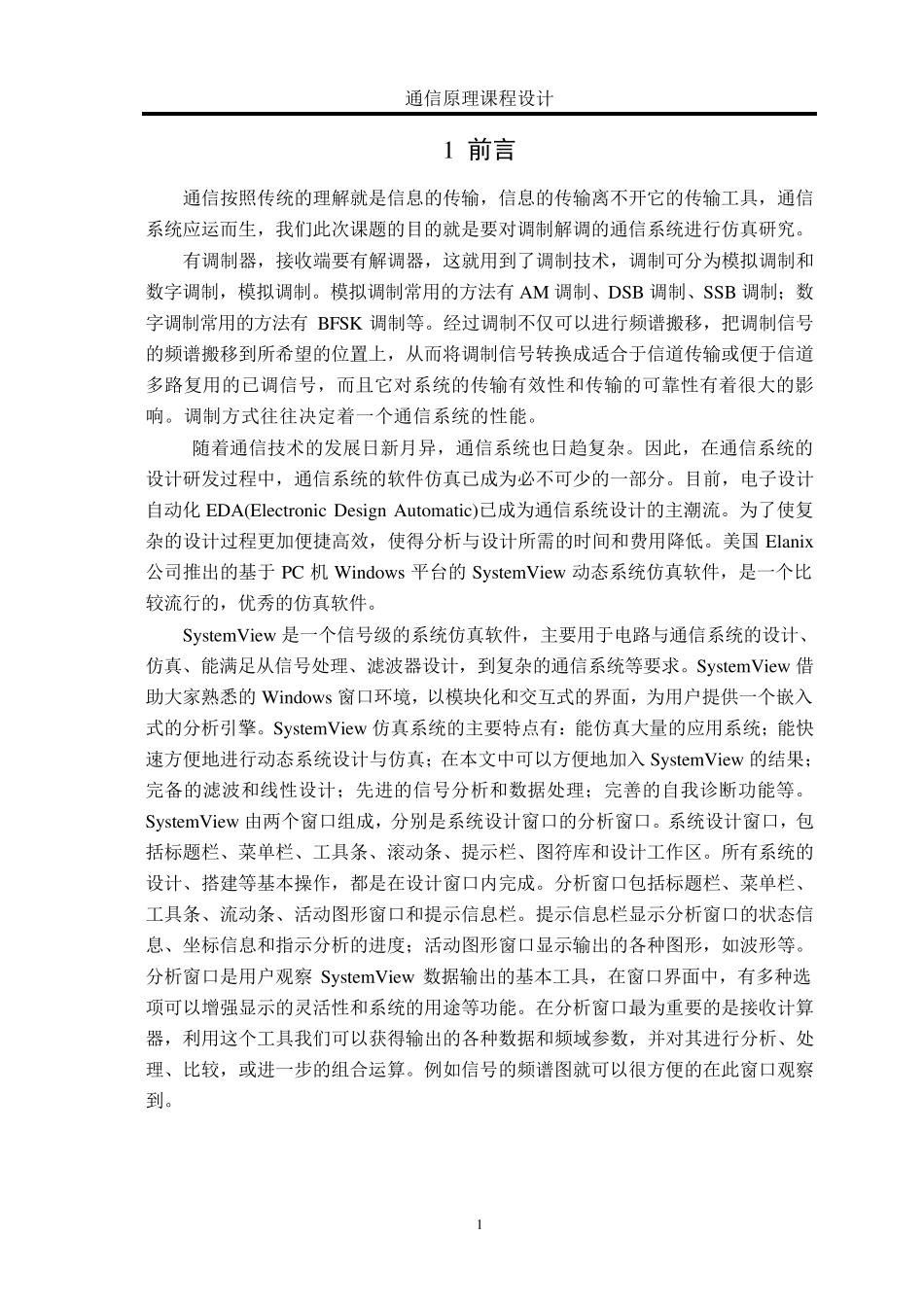

systemview对通信系统的仿真_第1页
1/22

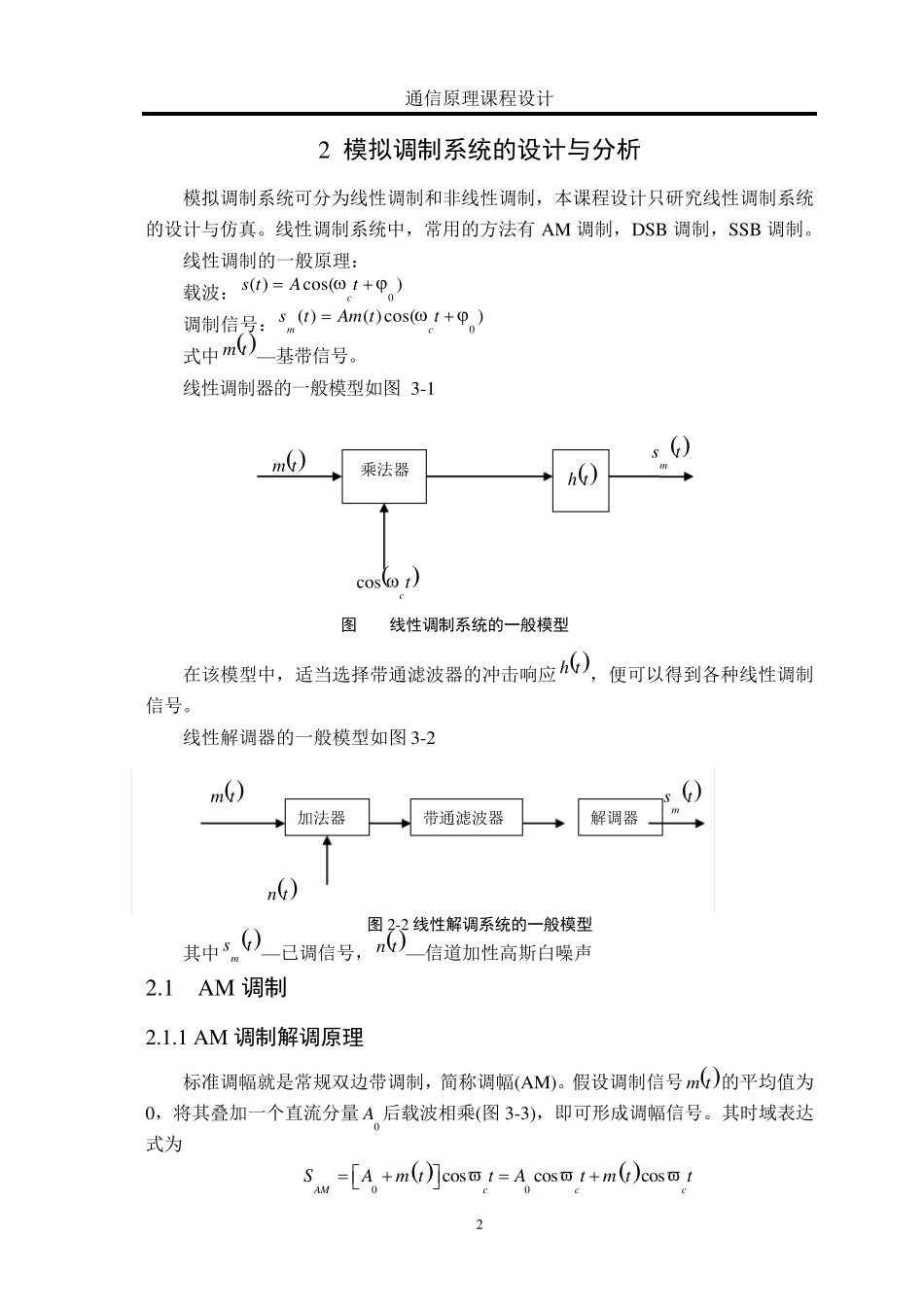

systemview对通信系统的仿真_第2页
2/22

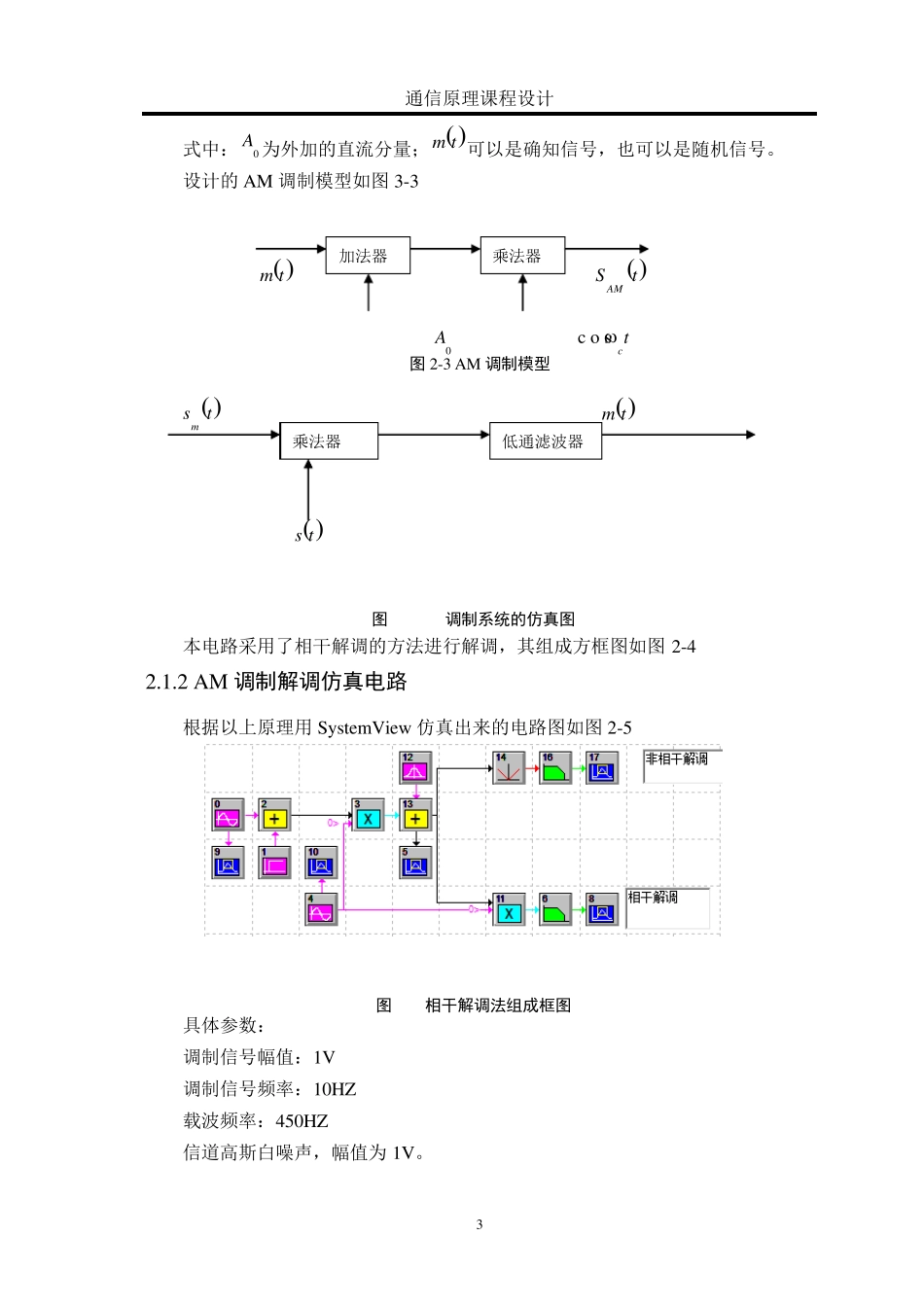

systemview对通信系统的仿真_第3页
3/22
通信原理课程设计 1 1 前言 通信按照传统的理解就是信息的传输,信息的传输离不开它的传输工具,通信系统应运而生,我们此次课题的目的就是要对调制解调的通信系统进行仿真研究。 有调制器,接收端要有解调器,这就用到了调制技术,调制可分为模拟调制和数字调制,模拟调制。模拟调制常用的方法有AM 调制、DSB 调制、SSB 调制;数字调制常用的方法有BFSK 调制等。经过调制不仅可以进行频谱搬移,把调制信号的频谱搬移到所希望的位置上,从而将调制信号转换成适合于信道传输或便于信道多路复用的已调信号,而且它对系统的传输有效性和传输的可靠性有着很大的影响。调制方式往往决定着一个通信系统的性能。 随着通信技术的发展日新月异,通信系统也日趋复杂。因此,在通信系统的设计研发过程中,通信系统的软件仿真已成为必不可少的一部分。目前,电子设计自动化 EDA(Electronic Design Automatic)已成为通信系统设计的主潮流。为了使复杂的设计过程更加便捷高效,使得分析与设计所需的时间和费用降低。美国 Elanix公司推出的基于 PC 机 Windows 平台的SystemView 动态系统仿真软件,是一个比较流行的,优秀的仿真软件。 SystemView 是一个信号级的系统仿真软件,主要用于电路与通信系统的设计、仿真、能满足从信号处理、滤波器设计,到复杂的通信系统等要求。SystemView 借助大家熟悉的Windows 窗口环境,以模块化和交互式的界面,为用户提供一个嵌入式的分析引擎。SystemView 仿真系统的主要特点有:能仿真大量的应用系统;能快速方便地进行动态系统设计与仿真;在本文中可以方便地加入 SystemView 的结果;完备的滤波和线性设计;先进的信号分析和数据处理;完善的自我诊断功能等。SystemView 由两个窗口组成,分别是系统设计窗口的分析窗口。系统设计窗口,包括标题栏、菜单栏、工具条、滚动条、提示栏、图符库和设计工作区。所有系统的设计、搭建等基本操作,都是在设计窗口内完成。分析窗口包括标题栏、菜单栏、工具条、流动条、活动图形窗口和提示信息栏。提示信息栏显示分析窗口的状态信息、坐标信息和指示分析的进度;活动图形窗口显示输出的各种图形,如波形等。分析窗口是用户观察 SystemView 数据输出的基本工具,在窗口界面中,有多种选项可以增强显示的灵活性和系统的用途等功能。在分析窗口最为重要的是接收计算器,利用这个工具我们可以获得输出的各种数据和频域参数,并对其进行分析、处理、比较,或...
