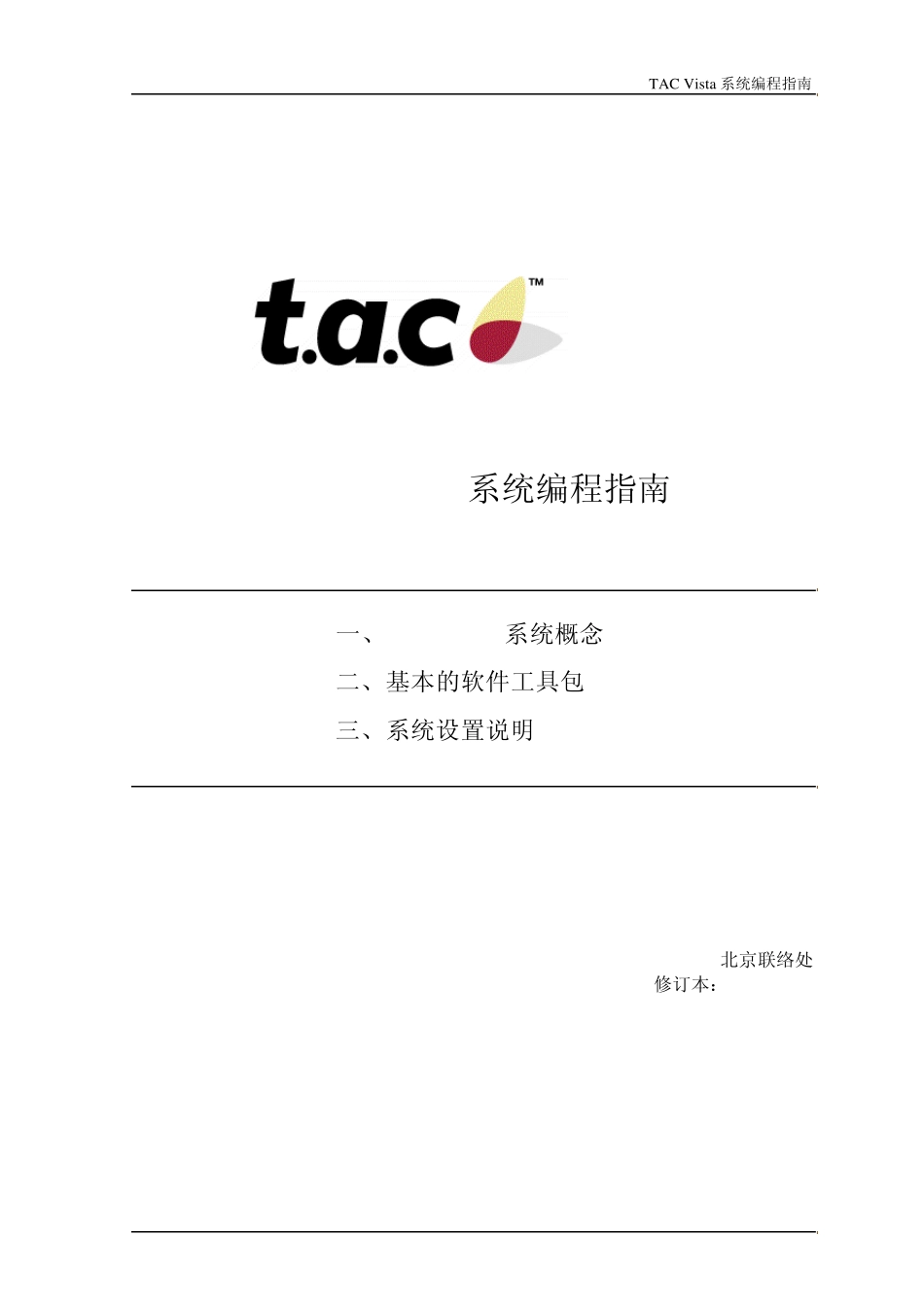

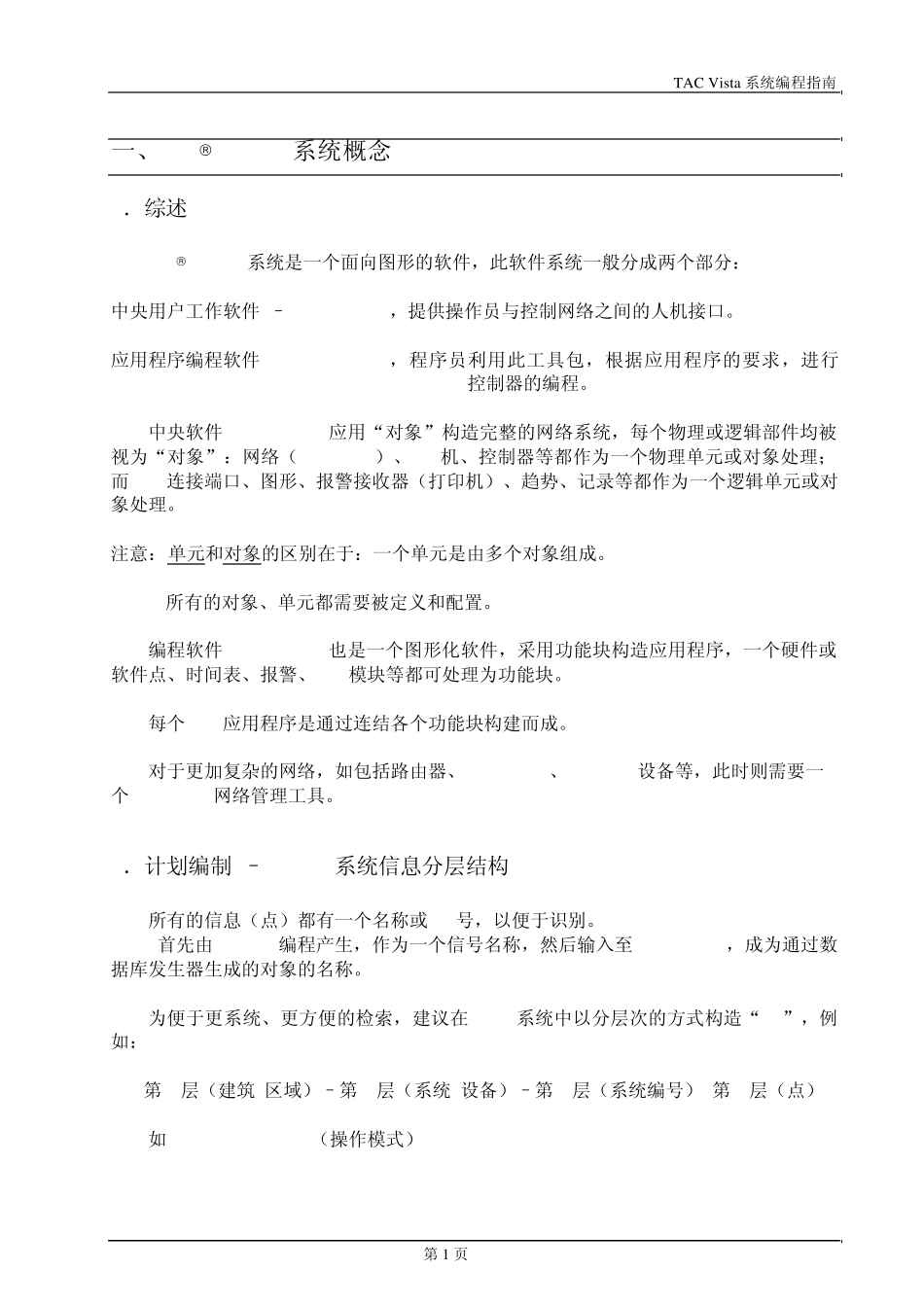

TAC Vista 系统编程指南 TAC Vista系统编程指南 一、TAC Vista系统概念 二、基本的软件工具包 三、系统设置说明 TAC北京联络处 修订本:1/2000-12 TAC Vista 系统编程指南 第 1 页 一、TAC Vista系统概念 1.综述 TAC Vista系统是一个面向图形的软件,此软件系统一般分成两个部分: 中央用户工作软件 – Vista,提供操作员与控制网络之间的人机接口。 应用程序编程软件 - Menta,程序员利用此工具包,根据应用程序的要求,进行Xenta 300/400控制器的编程。 中央软件TAC Vista应用“对象”构造完整的网络系统,每个物理或逻辑部件均被视为“对象”:网络(LonWorks)、PC机、控制器等都作为一个物理单元或对象处理;而 PC连接端口、图形、报警接收器(打印机)、趋势、记录等都作为一个逻辑单元或对象处理。 注意:单元和对象的区别在于:一个单元是由多个对象组成。 所有的对象、单元都需要被定义和配置。 编程软件TAC Menta也是一个图形化软件,采用功能块构造应用程序,一个硬件或软件点、时间表、报警、PID模块等都可处理为功能块。 每个DDC应用程序是通过连结各个功能块构建而成。 对于更加复杂的网络,如包括路由器、Xenta 100、LonMark设备等,此时则需要一个LonWorks网络管理工具。 2.计划编制 – Vista系统信息分层结构 所有的信息(点)都有一个名称或 ID号,以便于识别。 * ID首先由 Menta编程产生,作为一个信号名称,然后输入至 TAC Vista,成为通过数据库发生器生成的对象的名称。 为便于更系统、更方便的检索,建议在 BAS系统中以分层次的方式构造“ID”,例如: 第1层(建筑/区域)–第2层(系统/设备)–第3层(系统编号)_第4层(点) 如 Bldg_AHU_2-1_OM(操作模式) TAC Vista 系统编程指南 第 2 页 可以使用模块:将1至3层作为模块名称,第4层作为信号名称(当Xenta单元包含1个以上的应用程序,如照明及空调机组,最好采用模块)。 OP显示(不影响运行,因而不是关键问题) 信息是基于 Xenta组 > 物理单元 > 点,显示在 OP上。 物理单元的命名是在 TAC Menta程序说明中完成。 * 因为abbr(缩写)占用了 4个字符,要保证每行显示的名字少于 15个字符。 * 要在一行内显示下点(信号)的名称和相应的值,那么要求名称不超过 10-12个字符。 3.ID名称的特别说明:网络变量 按照下述原则,通过信号名称以网络变量进行全局发送。 \单元名称\...
