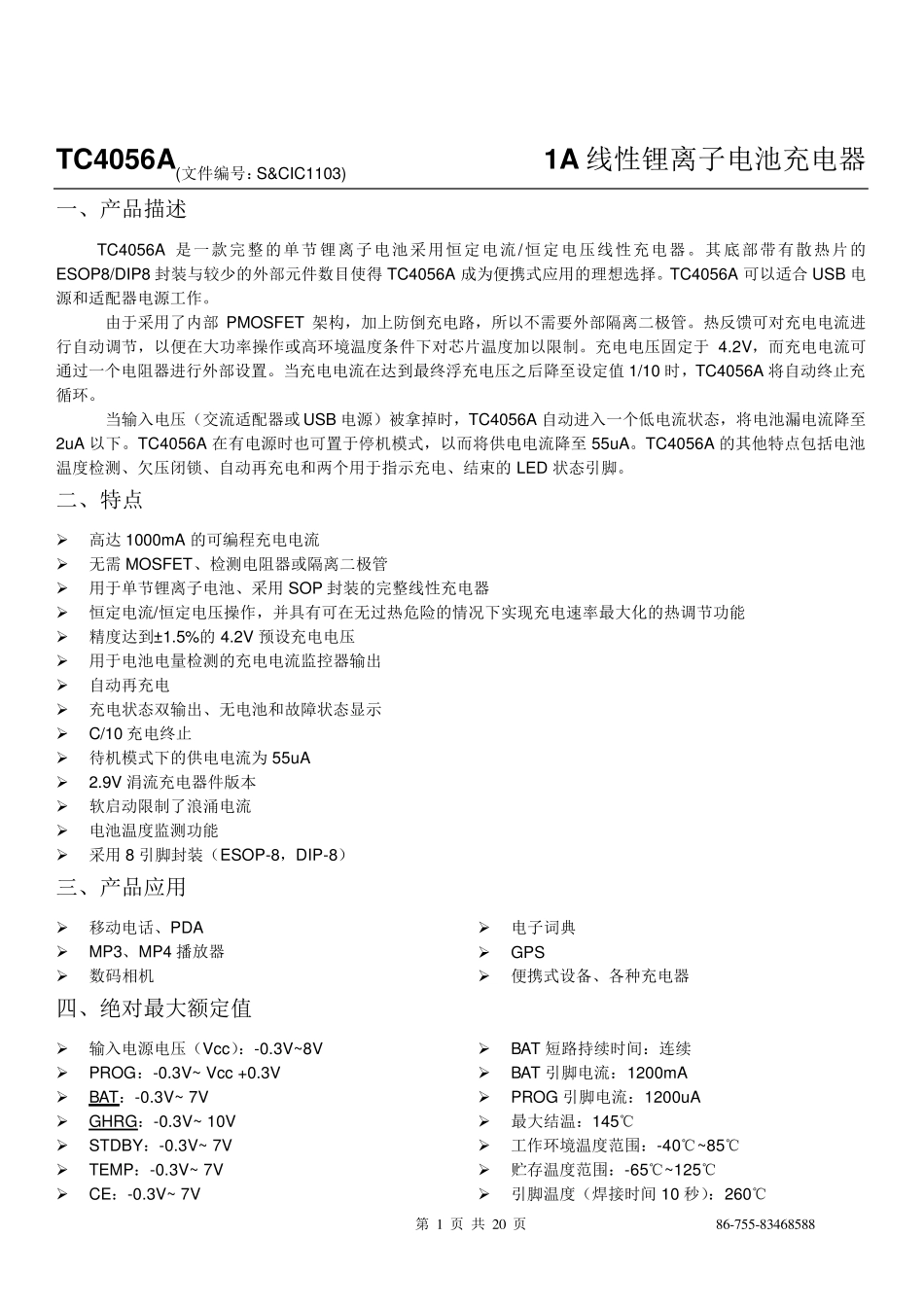

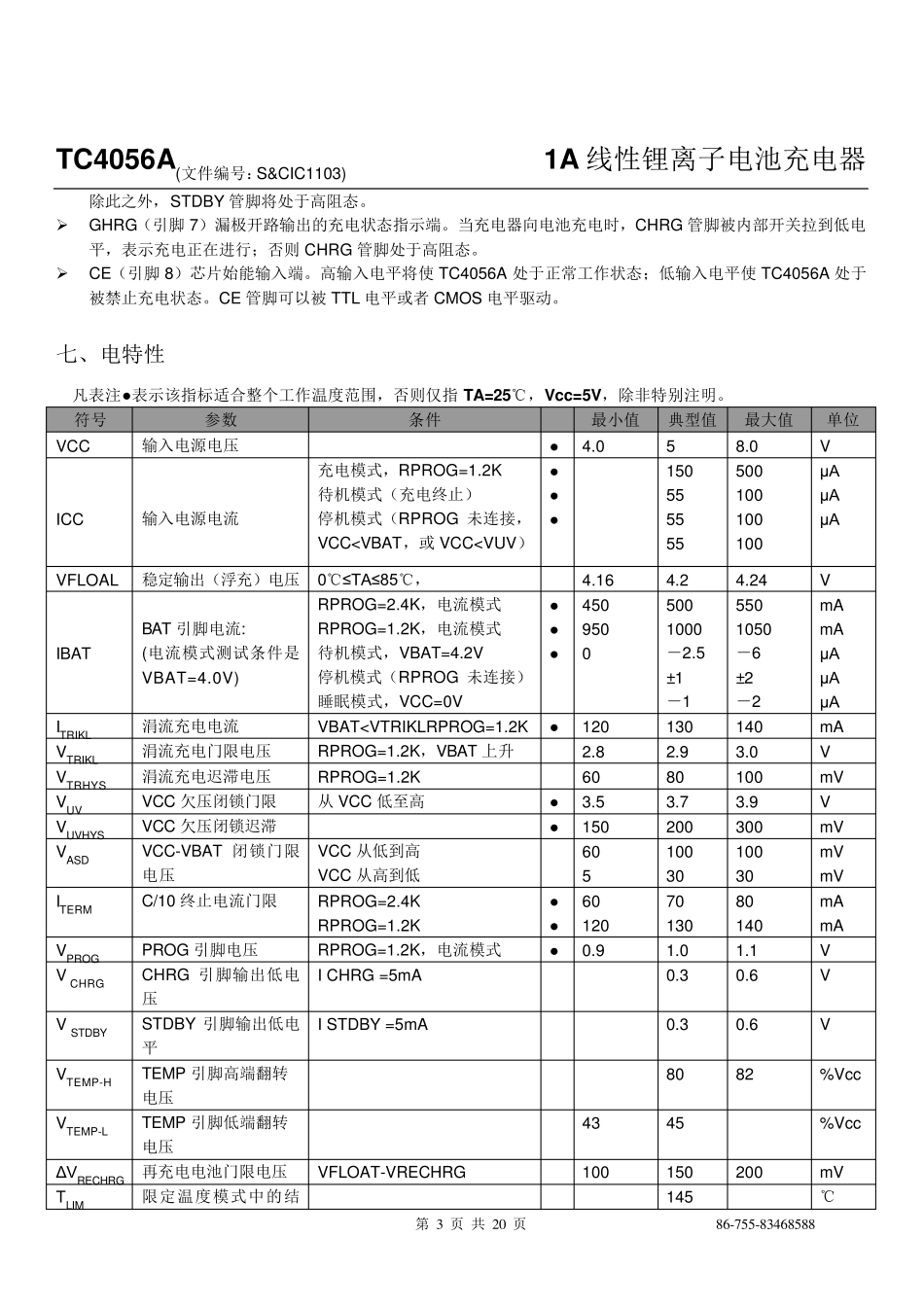

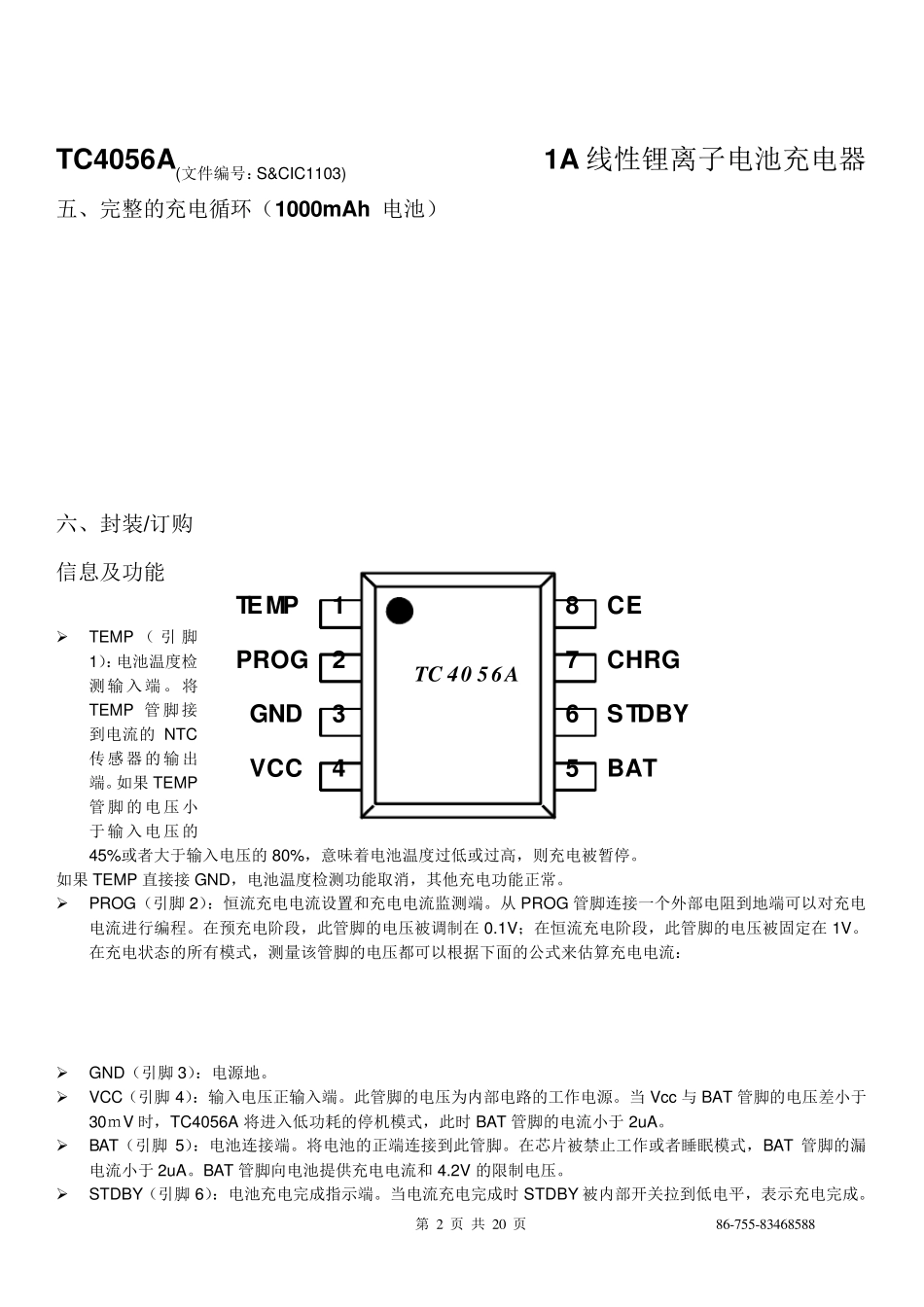

TC4056A(文件编号：S&CIC1103) 1A 线性锂离子电池充电器 第 1 页 共 20 页 8 6 -7 5 5 -8 3 4 6 8 5 8 8 一、产品描述 TC4056A 是一款完整的单节 锂离子电池采用恒定电流/恒定电压线性充电器。其 底部带有散热片的ESOP8/DIP8 封装与较少的外部元件数目使得 TC4056A 成为便携式应用的理想选择。TC4056A 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10 时，TC4056A 将自动终止充循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，TC4056A 自动进入一个低电流状态，将电池漏电流降至2uA 以下。TC4056A 在有电源时也可置于停机模式，以而将供电电流降至55uA。TC4056A 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。 二、特点  高达1000mA 的可编程充电电流  无需 MOSFET、检测电阻器或隔离二极管  用于单节锂离子电池、采用 SOP 封装的完整线性充电器  恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能  精度达到±1.5%的 4.2V 预设充电电压  用于电池电量检测的充电电流监控器输出  自动再充电  充电状态双输出、无电池和故障状态显示  C/10 充电终止  待机模式下的供电电流为 55uA  2.9V 涓流充电器件版本  软启动限制了浪涌电流  电池温度监测功能  采用 8 引脚封装（ESOP-8，DIP-8） 三、产品应用  移动电话、PDA  MP3、MP4 播放器  数码相机  电子词典  GPS  便携式设备、各种充电器 四、绝对最大额定值  输入电源电压（Vcc）：-0.3V~8V  PROG：-0.3V~ Vcc +0.3V  BAT：-0.3V~ 7V  GHRG：-0.3V~ 10V  STDBY：-0.3V~ 7V  TEMP：-0.3V~ 7V  CE：-0.3V~ 7V  BAT 短路持续时间：连续  BAT 引脚电流：1200mA  PROG 引脚电流：1200uA  最大结温：145℃  工作环境温度范围：-40℃~85℃  贮存温度范围：-65℃~125℃  引脚温度（焊接时间10 秒）：260℃ TC4056A(文...
