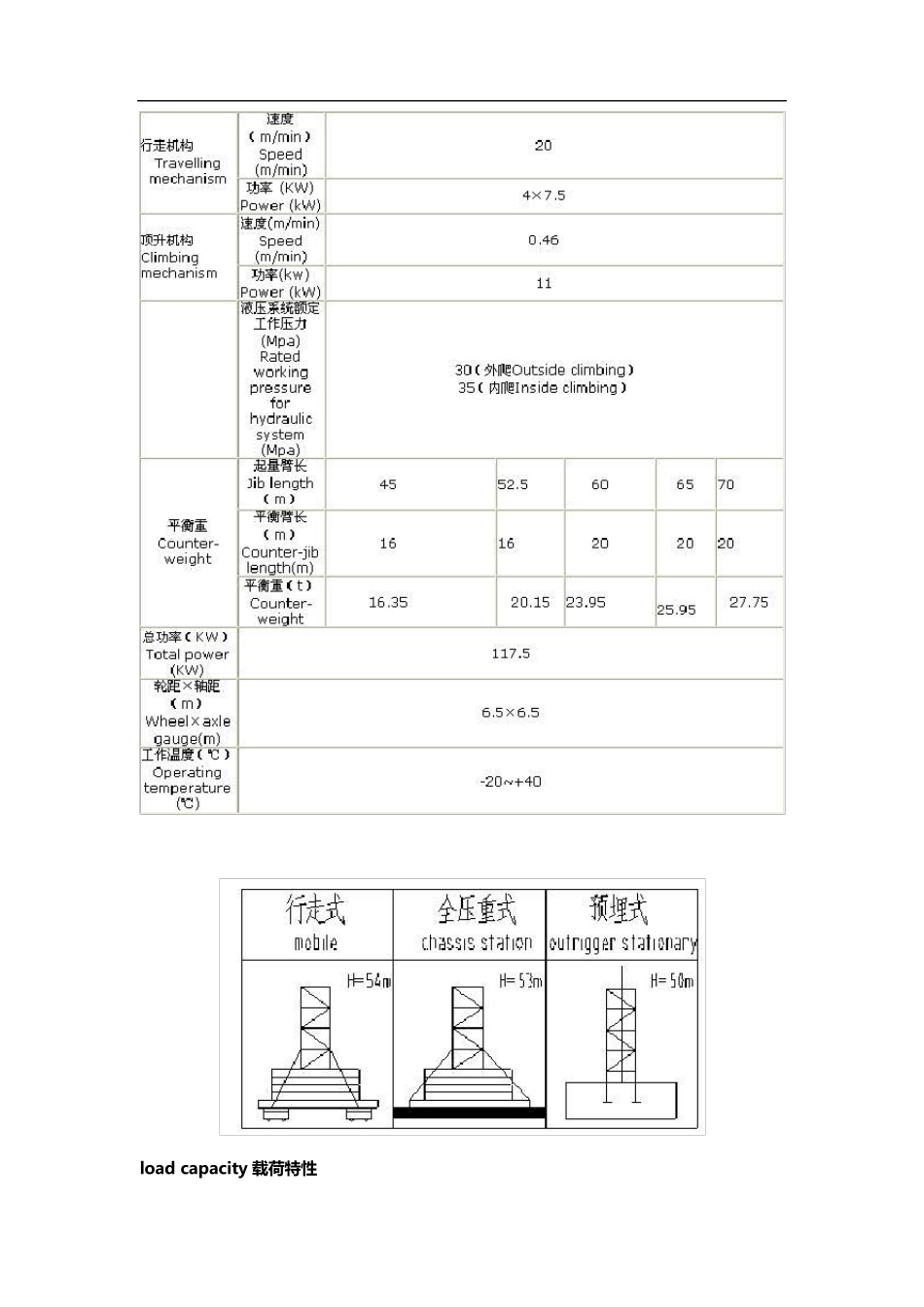

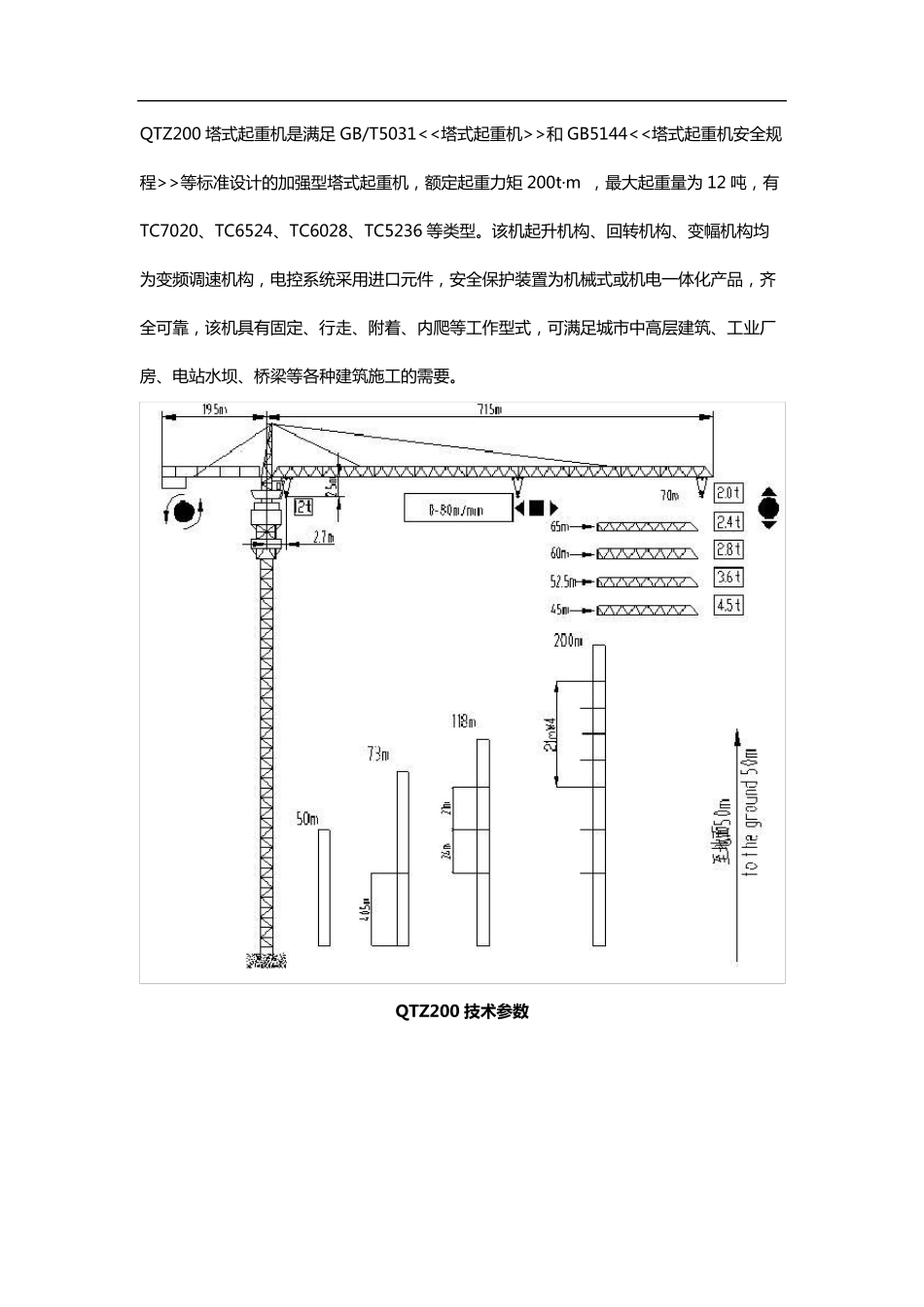

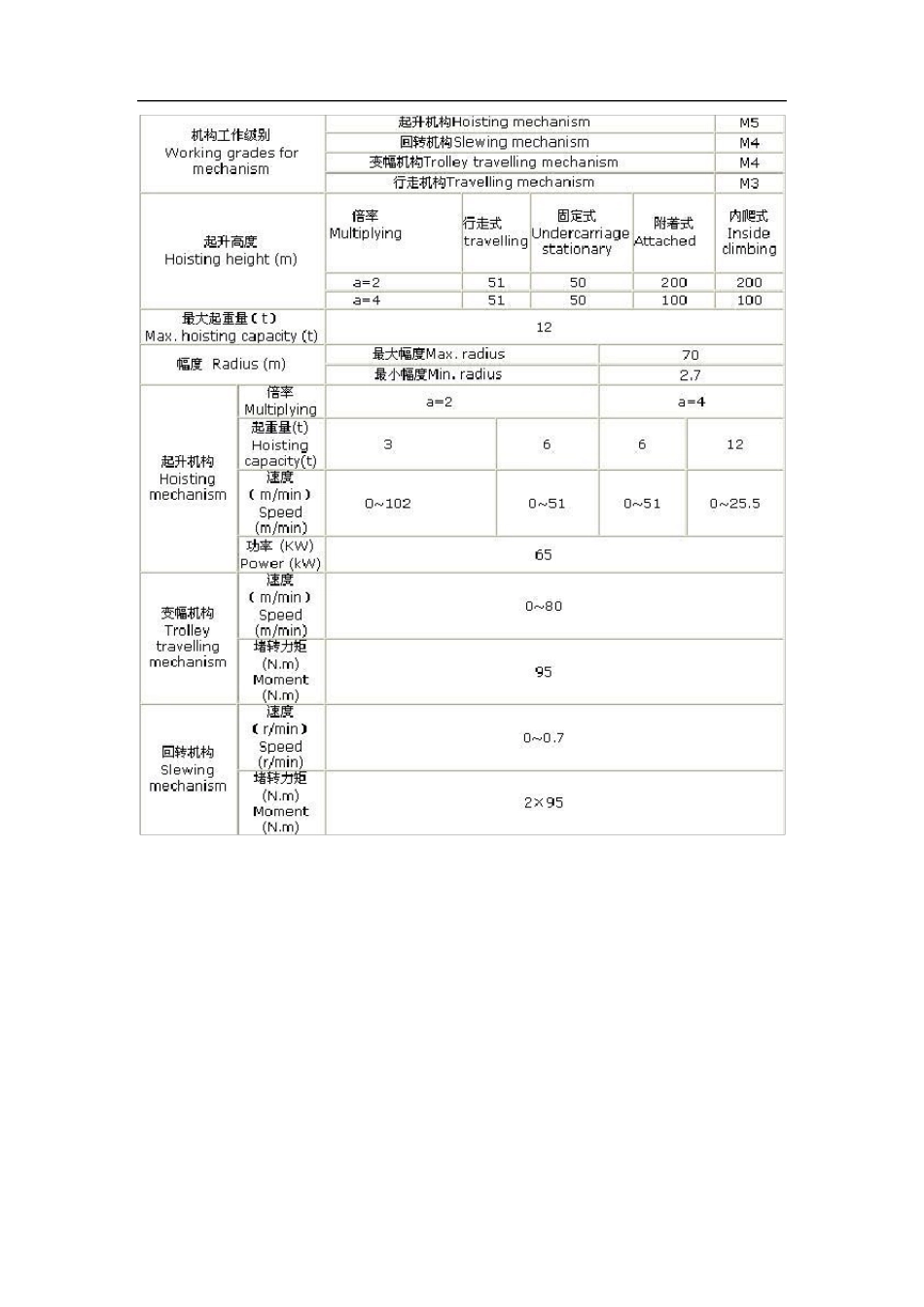

QTZ200 塔 式 起 重 机 是 满 足 GB/T5031<<塔 式 起 重 机 >>和 GB5144<<塔 式 起 重 机 安 全 规程 >>等 标 准 设 计 的 加 强 型 塔 式 起 重 机 ， 额 定 起 重 力 矩 200t·m ， 最 大 起 重 量 为 12 吨 ， 有 TC7020、TC6524、TC6028、TC5236 等 类型 。该机 起 升机 构、回转机 构、变幅机 构均为 变频调速机 构， 电控系统采用进口元件， 安 全 保护装置为 机 械式 或机 电一体化产品， 齐全 可靠， 该机 具有 固定 、行走、附着、内爬等 工作型 式 ， 可满 足 城市中高层建筑、工业厂房、电站水坝、桥梁等 各种建筑施工的 需要。 QTZ200 技 术 参数 load capacity 载 荷 特 性 20 25 30 35 40 45 50 55 60 65 70 12t -16.4m （T）a=4 9.5 7.3 5.9 5.1 4.2 3.5 3.1 2.7 2.4 2.1 1.9 6t -30m （T）a=2 6 6 6 5.2 4.3 3.6 3.2 2.8 2.5 2.2 2.0 20 25 30 35 40 45 50 55 60 65 12t -17.2m （T）a=4 10.1 7.8 6.1 5.2 4.4 3.8 3.3 2.9 2.6 2.3 6t -31.5m （T）a=2 6 6 6 5.3 4.5 3.9 3.4 3.0 2.7 2.4 20 25 30 35 40 45 50 55 60 12t -17.7m （T）a=4 10.45 8.2 6.51 5.42 4.6 3.96 3.46 3.04 2.7 6t -32m （T）a=2 6 6 6 5.52 4.7 4.06 3.56 3.14 2.8 20 25 30 35 40 45 50 52.5 12t -18.8m （T）a=4 11.2 8.63 6.98 5.7 4.94 4.27 3.73 3.5 6t -35m （T）a=2 6 6 6 6 5.04 4.37 3.83 3.6 20 25 30 35 40 45 12t -19.2m （T）a=4 11.4 8.88 7.18 5.9 5.1 4.4 6t -35.4m （T）a=2 6 6 6 6 5.2 4.5 【起升机构】: 起 升 机 构 (2200Kg)采 用 YZP280M-6-65KW 变 频 电 机 ， 由 电 机 通 过 齿 形 联 轴 节 带 动 减 速箱 ， 再 驱 动 卷 筒 。 速 度 通 过 变 频 器 频 率 设 置 来 实 现 。 从 0 到 各 档 位 之 间 是 无 级 调 速 ， 启 制动 平 稳 ， 冲 击 小 。 当 采 用 2 绳 时 速 度 可 达 0~102m/min、0~51m/min， 采 用 4 绳 时 可达 0~51m/min、0~25.5m/min。 在 减 速 箱 输 入 轴 端 装 有 常 闭 式 液 力 推 杆 制 动 器 (YWZ3H31...
