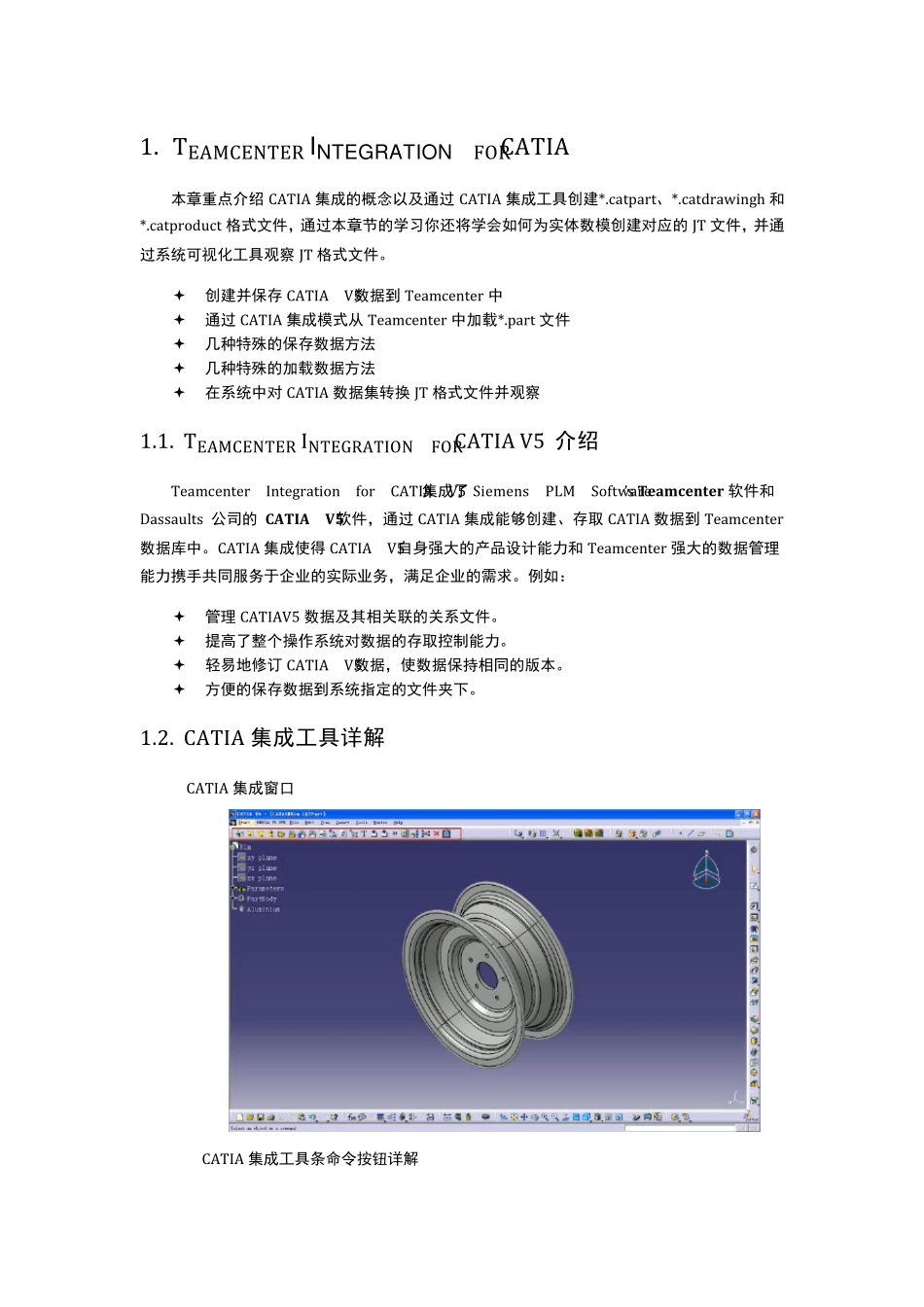

1. TEAMCENTER INTEGRATION FOR CATIA 本章重点介绍CATIA 集成的概念以及通过CATIA 集成工具创建*.catpart、*.catdrawingh 和*.catproduct 格式文件，通过本章节的学习你还将学会如何为实体数模创建对应的JT 文件，并通过系统可视化工具观察 JT 格式文件。  创建并保存 CATIA V5数据到 Teamcenter 中  通过CATIA 集成模式从 Teamcenter 中加载*.part 文件  几种特殊的保存数据方法  几种特殊的加载数据方法  在系统中对 CATIA 数据集转换 JT 格式文件并观察 1.1. TEAMCENTER INTEGRATION FOR CATIA V5 介绍 Teamcenter Integration for CATIA V5集成了 Siemens PLM Software’s Teamcenter 软件和Dassaults 公司的 CATIA V5软件，通过CATIA 集成能够创建、存取 CATIA 数据到 Teamcenter数据库中。CATIA 集成使得 CATIA V5自身强大的产品设计能力和 Teamcenter 强大的数据管理能力携手共同服务于企业的实际业务，满足企业的需求。例如：  管理 CATIAV5 数据及其相关联的关系文件。  提高了整个操作系统对数据的存取控制能力。  轻易地修订 CATIA V5数据，使数据保持相同的版本。  方便的保存数据到系统指定的文件夹下。 1.2. CATIA 集成工具详解 CATIA 集成窗口 CATIA 集成工具条命令按钮详解 CAT IA 集成工具条命令按钮及其功能详解 命令按钮 功能 启动Teamcenter 启动Teamcenter (注意：在已经打开Teamcenter 但是未登录时不能用此命令) 保存 保存CATIA 数据到Teamcenter 中 另存为 保存数据到Teamcenter 中 保存选定的 在CATIA 窗口中保存选择的组件到Teamcenter 中 加载新的 加载Teamcenter 中的CATIA 数据（组件或图纸文件）到CATIA中 加载合并 在新的CATIA 窗口中加载CATIA 组件或图纸文件 加载合并选定的层 在CATIA 激活窗口中加载选择级别或具有完整深度的子装配组件 加载合并目标 在CATIA 激活窗口中加载选择的组件 插入 从Teamcenter 中插入一组件到CATIA 装配组件下 （注意：多选不支持） 替代 从Teamcenter 中选择一组件替代CATIA 中的组件（product、component、part） （注意：多选不支持） 刷新 刷新在CATIA 窗口中选择的组件 读取链接的文档 读取在CATIA的激活窗口中选择有链接关系的文件 更新标题块 在CATIA Drawing 中更新已存的文本值（文本值可以是Item、ItemRevi...
