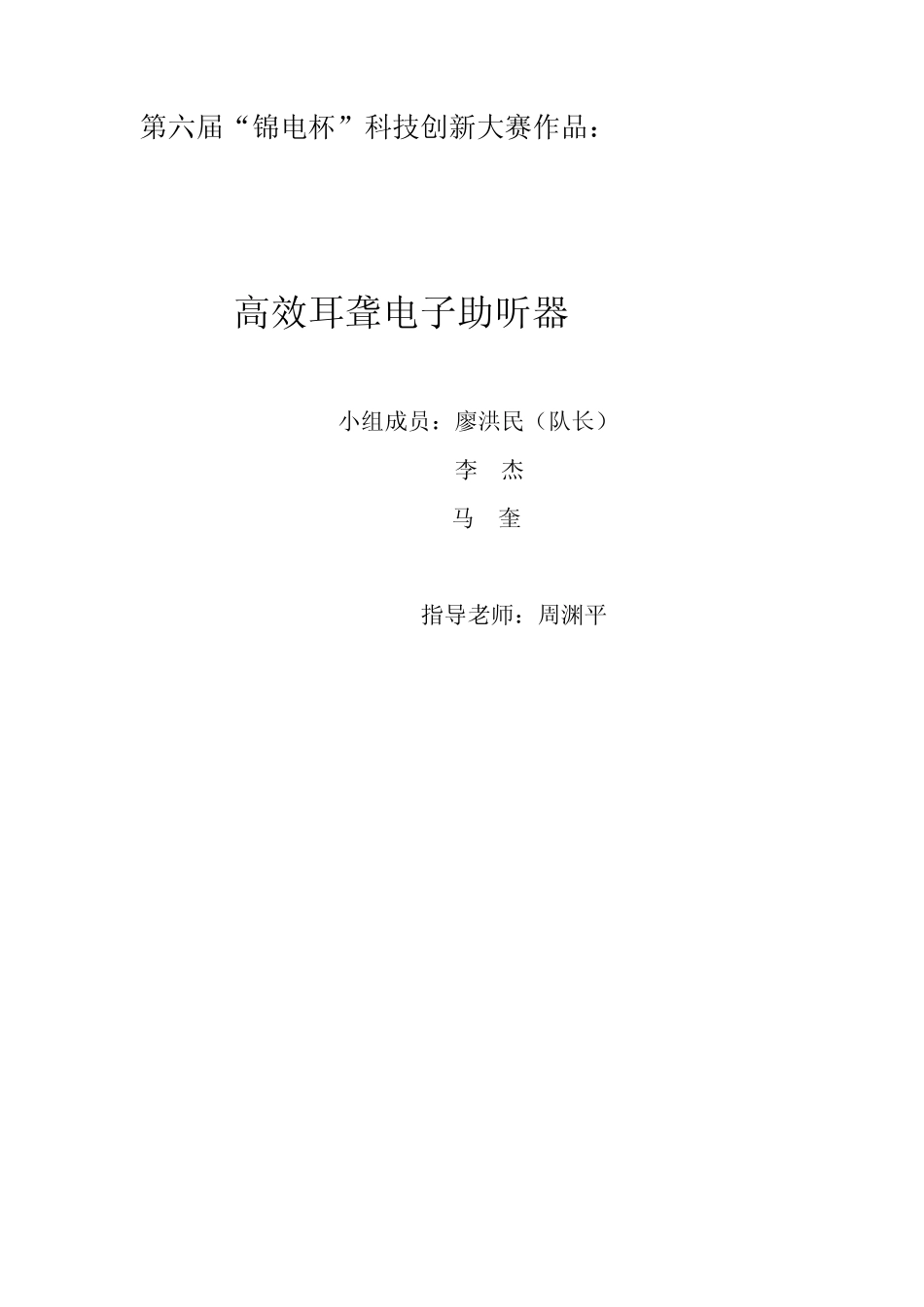

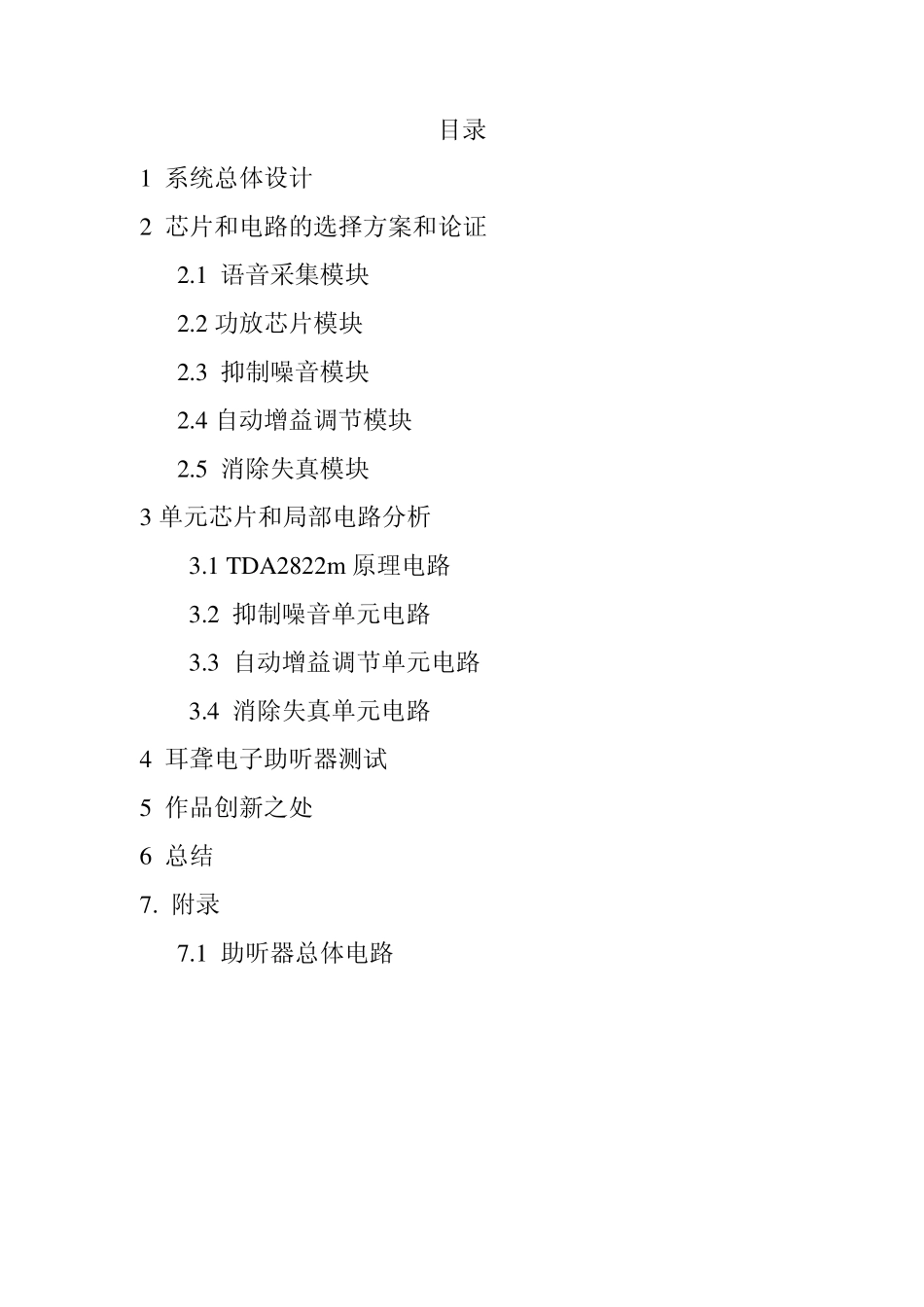

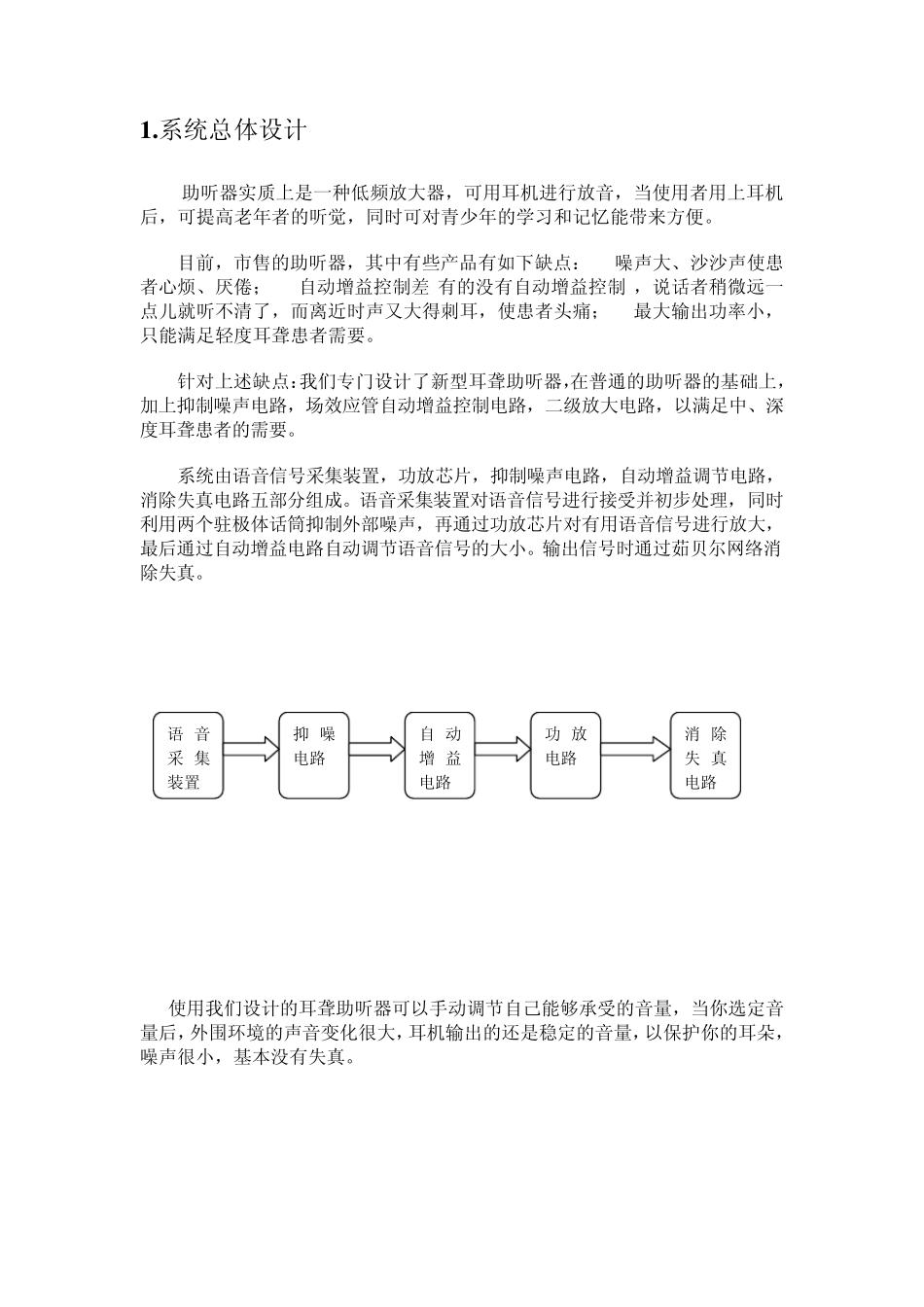

第六届“锦电杯”科技创新大赛作品： 高效耳聋电子助听器 小组成员：廖洪民（队长） 李 杰 马 奎 指导老师：周渊平 目录 1 系统总体设计 2 芯片和电路的选择方案和论证 2.1 语音采集模块 2.2 功放芯片模块 2.3 抑制噪音模块 2.4 自动增益调节模块 2.5 消除失真模块 3 单元芯片和局部电路分析 3.1 TDA2822m 原理电路 3.2 抑制噪音单元电路 3.3 自动增益调节单元电路 3.4 消除失真单元电路 4 耳聋电子助听器测试 5 作品创新之处 6 总结 7. 附录 7.1 助听器总体电路 1 .系统总体设计 助听器实质上是一种低频放大器，可用耳机进行放音，当使用者用上耳机后，可提高老年者的听觉，同时可对青少年的学习和记忆能带来方便。 目前，市售的助听器，其中有些产品有如下缺点：(1)噪声大、沙沙声使患者心烦、厌倦；(2)自动增益控制差(有的没有自动增益控制)，说话者稍微远一点儿就听不清了，而离近时声又大得刺耳，使患者头痛；(3)最大输出功率小，只能满足轻度耳聋患者需要。 针对上述缺点：我们专门设计了新型耳聋助听器，在普通的助听器的基础上，加上抑制噪声电路，场效应管自动增益控制电路，二级放大电路，以满足中、深度耳聋患者的需要。 系统由语音信号采集装置，功放芯片，抑制噪声电路，自动增益调节电路，消除失真电路五部分组成。语音采集装置对语音信号进行接受并初步处理，同时利用两个驻极体话筒抑制外部噪声，再通过功放芯片对有用语音信号进行放大，最后通过自动增益电路自动调节语音信号的大小。输出信号时通过茹贝尔网络消除失真。 使用我们设计的耳聋助听器可以手动调节自己能够承受的音量，当你选定音量后，外围环境的声音变化很大，耳机输出的还是稳定的音量，以保护你的耳朵，噪声很小，基本没有失真。 语 音采 集装置 抑 噪电路 自 动增 益电路 功 放电路 消 除失 真电路 2 .各模块的方案选择和论证 2 .1 语音采集模块： 方案一：动圈话筒：由磁场中运动的导体产生电信号的话筒。是由振膜带动线圈振动，从而使在磁场中的线圈感应出电压。结构牢固，性能稳定，经久耐用，价格较低 方案二：电容话筒：这类话筒的振膜就是电容器的一个电极，当振膜振动，振膜和固定的后极板间的距离跟着变化，就产生了可变电容量，这个可变电容量和话筒本身所带的前置放大器一起产生了信号电压。特点：频率特性好，在音频范围内幅频特性曲线平坦，这一点优于动圈话筒；无方向性；...
