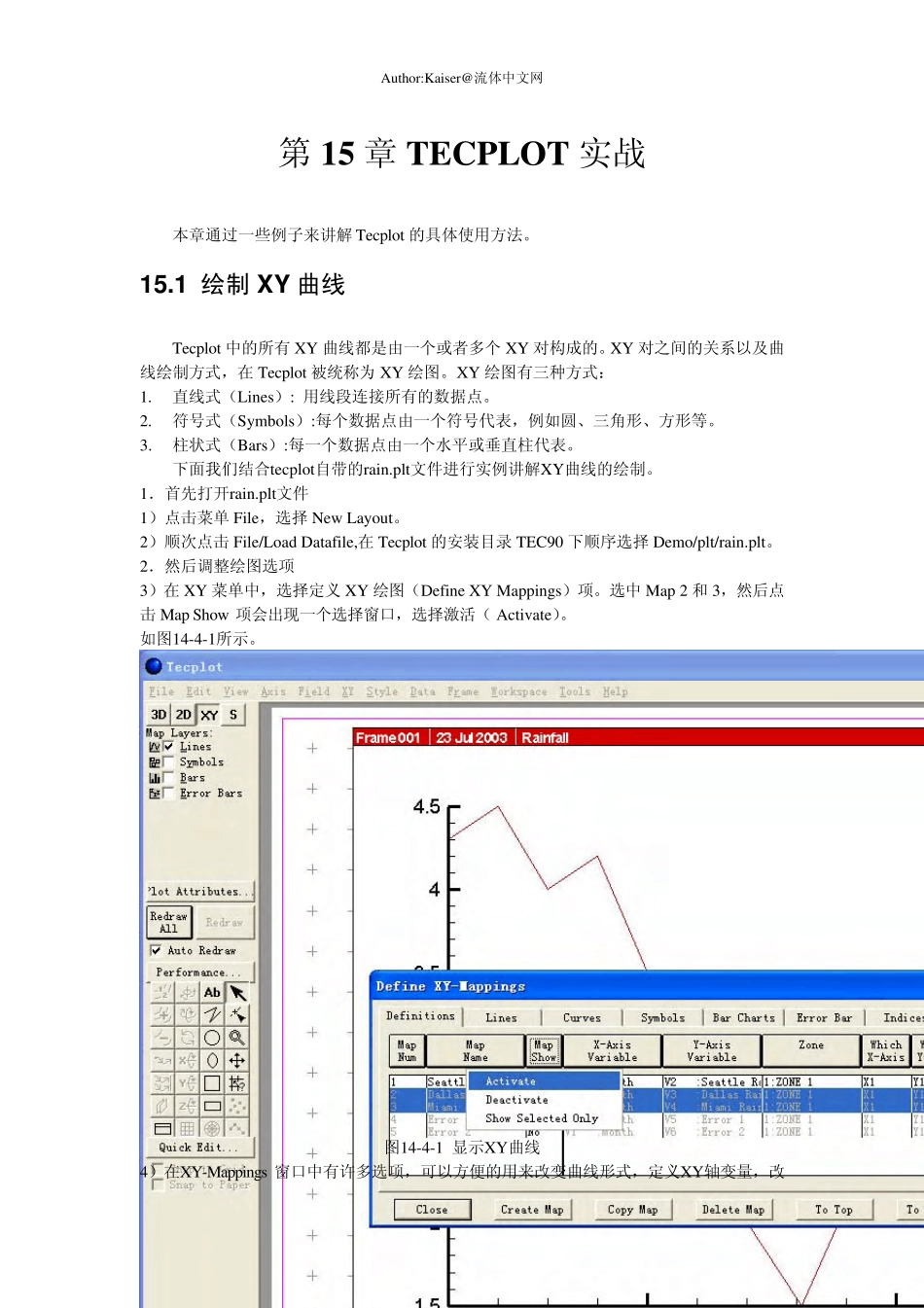

Author:Kaiser@流体中文网 可以随意传播复制，请注明出处kaiser@流体中文网 第15 章TECPLOT 实战 本章通过一些例子来讲解Tecplot 的具体使用方法。 15.1 绘制 XY 曲线 Tecplot 中的所有XY 曲线都是由一个或者多个XY 对构成的。XY 对之间的关系以及曲线绘制方式，在Tecplot 被统称为XY 绘图。XY 绘图有三种方式： 1. 直线式（Lines）: 用线段连接所有的数据点。 2. 符号式（Symbols）:每个数据点由一个符号代表，例如圆、三角形、方形等。 3. 柱状式（Bars）:每一个数据点由一个水平或垂直柱代表。 下面我们结合tecplot自带的rain.plt文件进行实例讲解XY曲线的绘制。 1．首先打开rain.plt文件 1）点击菜单 File，选择 New Layout。 2）顺次点击 File/Load Datafile,在Tecplot 的安装目录 TEC90 下顺序选择 Demo/plt/rain.plt。 2．然后调整绘图选项 3）在XY 菜单中，选择定义 XY 绘图（Define XY Mappings）项。选中Map 2 和 3，然后点击 Map Show 项会出现一个选择窗口，选择激活（Activate）。 如图14-4-1所示。 图14-4-1 显示XY曲线 4）在XY-Mappings 窗口中有许多选项，可以方便的用来改变曲线形式，定义XY轴变量，改Author:Kaiser@流体中文网 可以随意传播复制，请注明出处kaiser@流体中文网 变柱状图形式等等功能，由于其操作过程非常简单，这里不作一一赘述。图14-4-2为做好的一个示例图。 图14-4-2 XY曲线绘制示例 1 5 .2 绘制矢量图 1．首先打开示例文件，velocity.plt 1)点击菜单File，选择 New Layout。 2)顺次点击 File/Load Datafile,在 Tecplot 的安装目录 TEC90 下顺序选择 Demo/plt/velocity.plt。 2.下面对矢量图进行绘制属性设定。 1）在工具栏中，不选 Mesh 前的，选择矢量（Vector）前的。在弹出的 Select Variables对话框中设置 U 为 V4：U/RFC，V 为 V5：V/RFC，点击 OK。 2）由于默认的颜色为红色，不能反映出速度的大小。所以下面选择新的矢量着色。点击工具栏中的绘图属性（plot attribute）,打开绘图属性窗口。 Au thor:Kaiser@流体中文网 可以随意传播复制，请注明出处kaiser@流体中文网 图15-2-1 绘图属性窗口。 点击线颜色（line color ）,在弹出的颜色选择窗口中选择多色（mu lti）或者也可以选择其它单色，并选择着色依准的等值线变量。然后再调整矢量宽度为0.3%。所得图标如下： 图15-2-2 等值线颜色着色矢...
