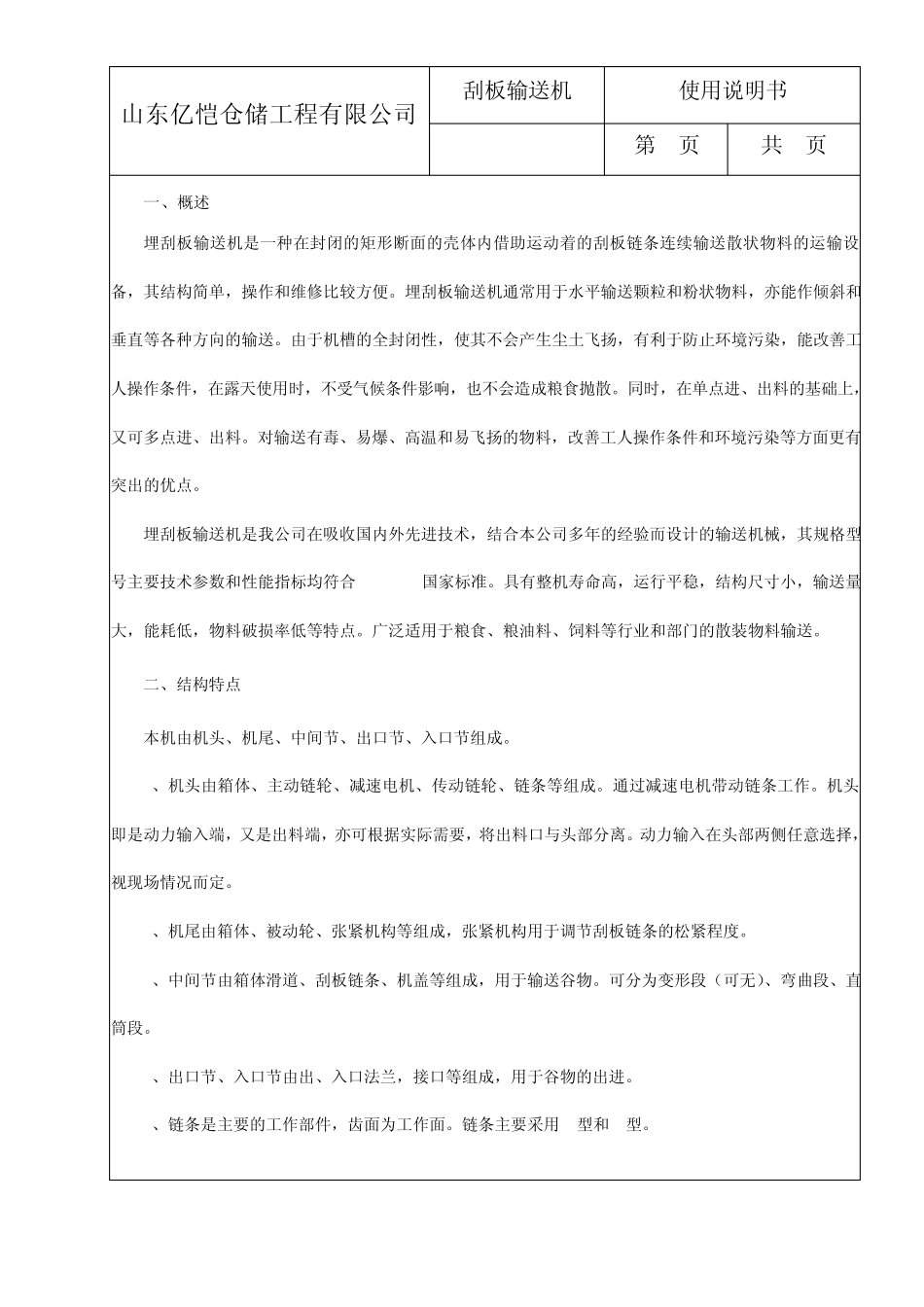

山东亿恺仓储工程有限公司 刮板输送机 使用说明书 TGSS 第1页 共6页 一、概述 埋刮板输送机是一种在封闭的矩形断面的壳体内借助运动着的刮板链条连续输送散状物料的运输设备，其结构简单，操作和维修比较方便。埋刮板输送机通常用于水平输送颗粒和粉状物料，亦能作倾斜和垂直等各种方向的输送。由于机槽的全封闭性，使其不会产生尘土飞扬，有利于防止环境污染，能改善工人操作条件，在露天使用时，不受气候条件影响，也不会造成粮食抛散。同时，在单点进、出料的基础上，又可多点进、出料。对输送有毒、易爆、高温和易飞扬的物料，改善工人操作条件和环境污染等方面更有突出的优点。 埋刮板输送机是我公司在吸收国内外先进技术，结合本公司多年的经验而设计的输送机械，其规格型号主要技术参数和性能指标均符合 GB10596国家标准。具有整机寿命高，运行平稳，结构尺寸小，输送量大，能耗低，物料破损率低等特点。广泛适用于粮食、粮油料、饲料等行业和部门的散装物料输送。 二、结构特点 本机由机头、机尾、中间节、出口节、入口节组成。 1、机头由箱体、主动链轮、减速电机、传动链轮、链条等组成。通过减速电机带动链条工作。机头即是动力输入端，又是出料端，亦可根据实际需要，将出料口与头部分离。动力输入在头部两侧任意选择，视现场情况而定。 2、机尾由箱体、被动轮、张紧机构等组成，张紧机构用于调节刮板链条的松紧程度。 3、中间节由箱体滑道、刮板链条、机盖等组成，用于输送谷物。可分为变形段（可无）、弯曲段、直筒段。 4、出口节、入口节由出、入口法兰，接口等组成，用于谷物的出进。 5、链条是主要的工作部件，齿面为工作面。链条主要采用T型和 V型。 山东亿恺仓储工程有限公司 刮板输送机 使用说明书 TGSS 第2页 共6页 如图1所示： 图1、链条小样图 6、传动采用减速电机通过链传动与头部传动轴相连的形式。 三、主要技术参数如下： 表1、TGSS型埋刮板输送机技术参数 项目 型号 输送量 (t/h) 输送长度 (m) 链条速度 (m/s) 链条节距 (mm) 电机功率 (Kw) TGSS16 TGSS20 TGSS25 TGSS32 TGSS40 10~30 30~50 50~100 100~150 150~200 ≤50 0.4~0.6 66.5 66.5 100 100~125 125-~160 1.5~5.5 2.2~7.5 3~11 5.5~18 7.5~30 表2、TGSS型埋刮板输送机的技术特性 型 号 TGSS16 TGSS20 TGSS25 TGSS32 TGSS40 机槽宽度B (mm) 机槽高度H (mm) 链条节距T (mm) 160 ...
