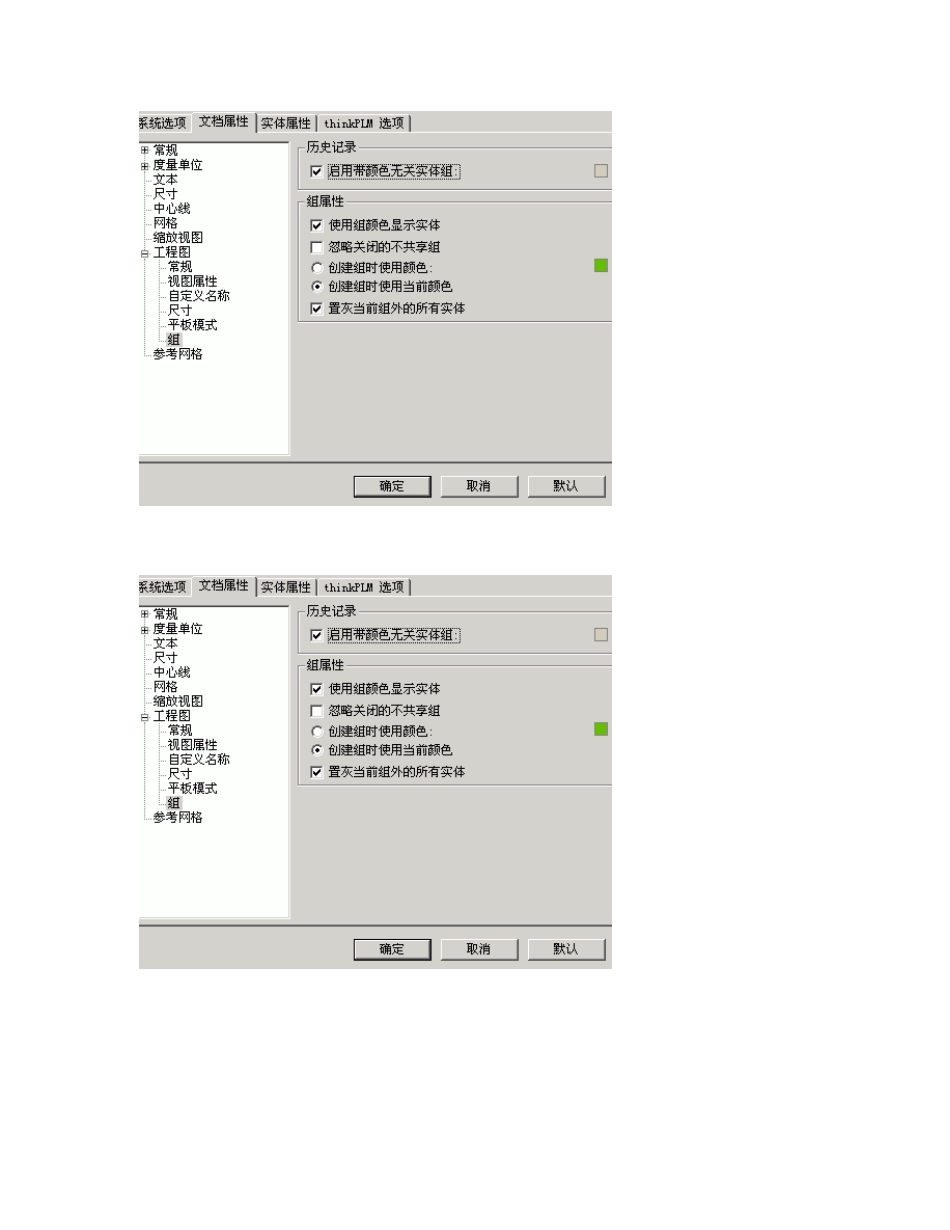

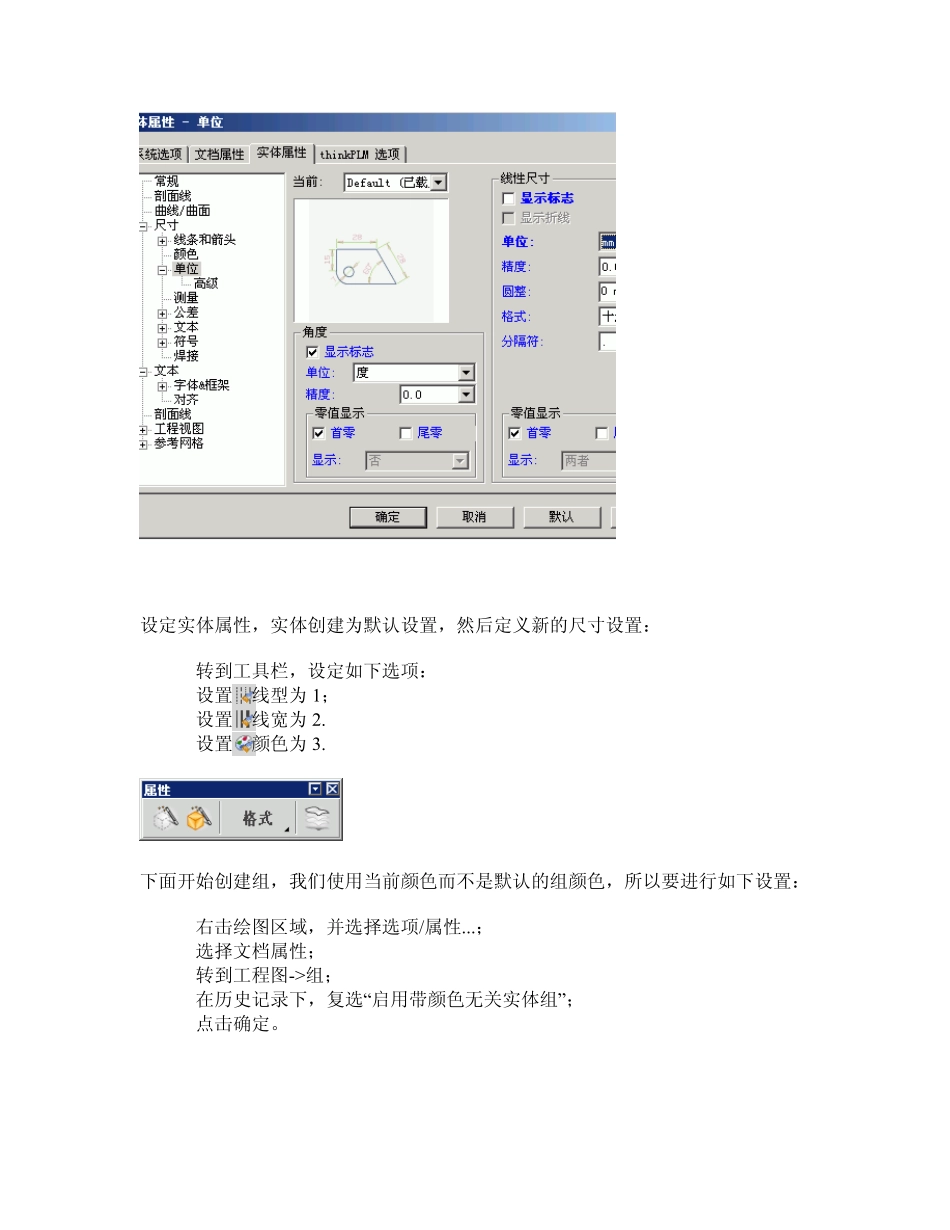

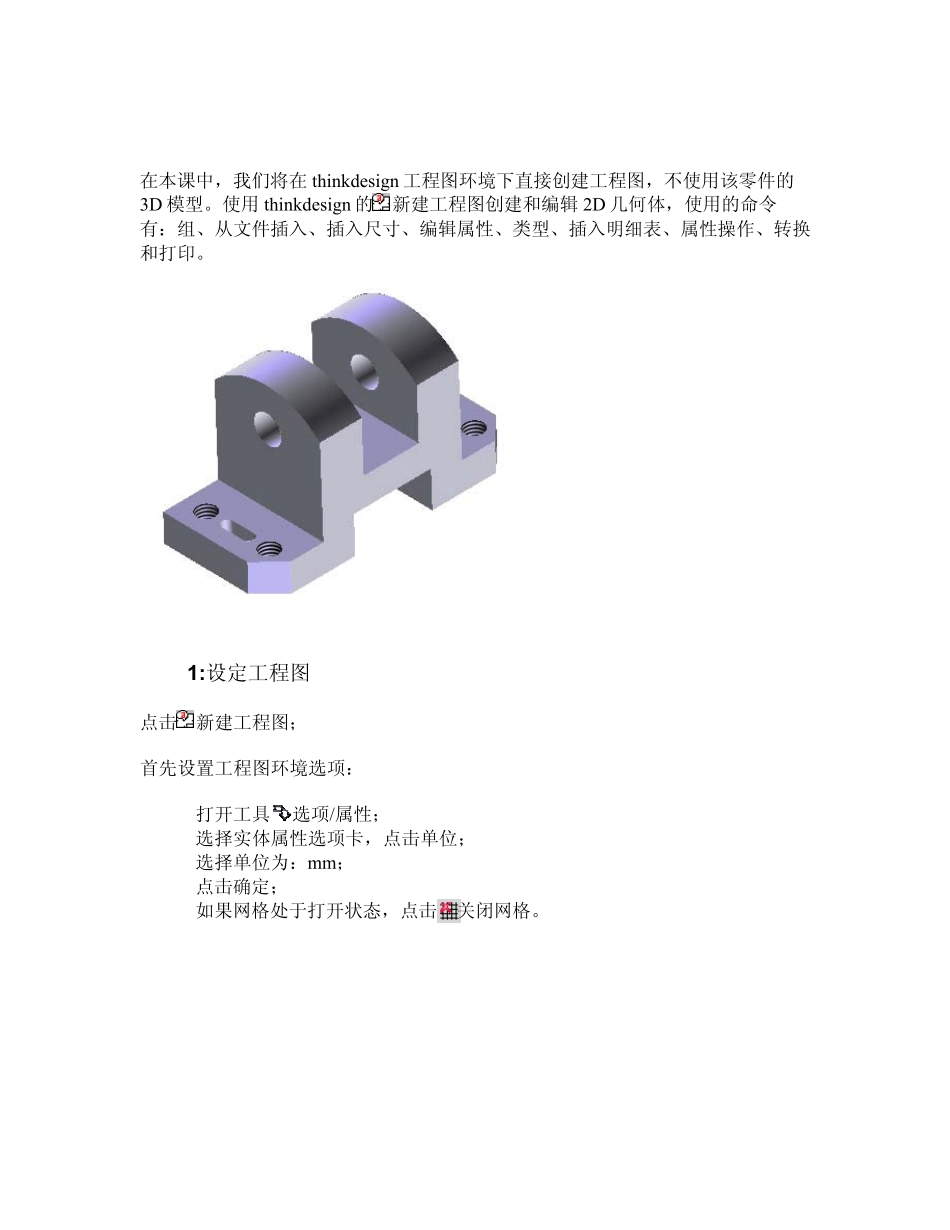

在本课中，我们将在thinkdesign 工程图环境下直接创建工程图，不使用该零件的3D 模型。使用thinkdesign 的新建工程图创建和编辑2D 几何体，使用的命令有：组、从文件插入、插入尺寸、编辑属性、类型、插入明细表、属性操作、转换和打印。 1:设定工程图 点击新建工程图； 首先设置工程图环境选项： • 打开工具选项/属性； • 选择实体属性选项卡，点击单位； • 选择单位为：mm； • 点击确定； • 如果网格处于打开状态，点击关闭网格。 设定实体属性，实体创建为默认设置，然后定义新的尺寸设置： • 转到工具栏，设定如下选项： • 设置线型为1； • 设置线宽为2. • 设置颜色为3. 下面开始创建组，我们使用当前颜色而不是默认的组颜色，所以要进行如下设置： • 右击绘图区域，并选择选项/属性...； • 选择文档属性； • 转到工程图->组； • 在历史记录下，复选“启用带颜色无关实体组”； • 点击确定。 参考教程：属性(基本概念) 再点击实体属性选项卡，选择尺寸，设置当前为ISO（系统）。 尺寸是特殊的实体，我们可以编辑尺寸的实体属性，设置其样式，比如外观、尺寸颜色、尺寸方向和位置、箭头、度量尺寸和文本高度。 2 在这一步中，我们将绘制一个矩形作为零件上视图，然后插入一个已创建的剖视图，并使它与矩形对齐。 绘制一个矩形： • 点击矩形命令； • 设置模式为中心+尺寸； • 设定 X 大小为113mm，Y 大小为50mm ； • 点击图形区域放置矩形； • 点击退出命令。 • 点击从文件插入 命令，浏览并选择文件Section.e2； • 在导入文件窗口中选择全部； • 点击改变...按钮，设置原点为水平线的中点，如下图； • 点击确定。 • 在文件插入命令的选项列表中，设定角度为180 deg。 • 点击工作区域放置此剖视图，如上面显示的位置（没必要太精确，我们还要继续调整它的位置）。 • 点击结束命令。 现在将剖视图在与绘制的矩形沿 X 轴对齐。 • 选择编辑移动/拷贝； • 使用窗口选择选择整个剖视图。 • 选择剖视图后，thinkdesign 将把句柄的起始点放置在某一特定的位置。要移动句柄的原点，右击 起始点并选择重设，然后选择水平线的中点作为起始点，如下所示： • 捕捉矩形上方水平线的中点作为终止点，如下所示： • 因为我们只想在X 轴方向上移动剖视图，按键高亮显示移动Y 参数框，输入值0。再次按键，将显示预览。 • 点击结束命...
