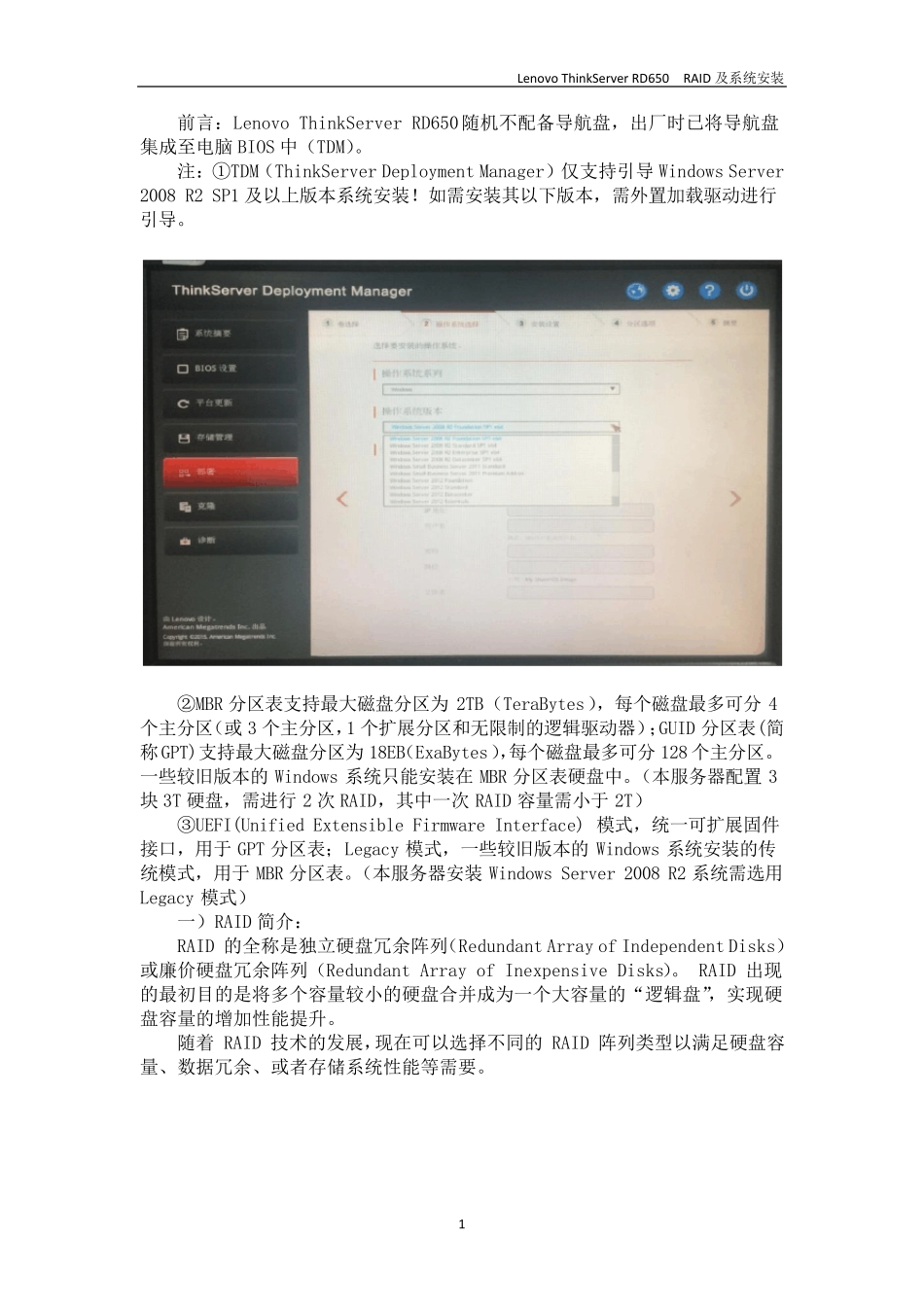

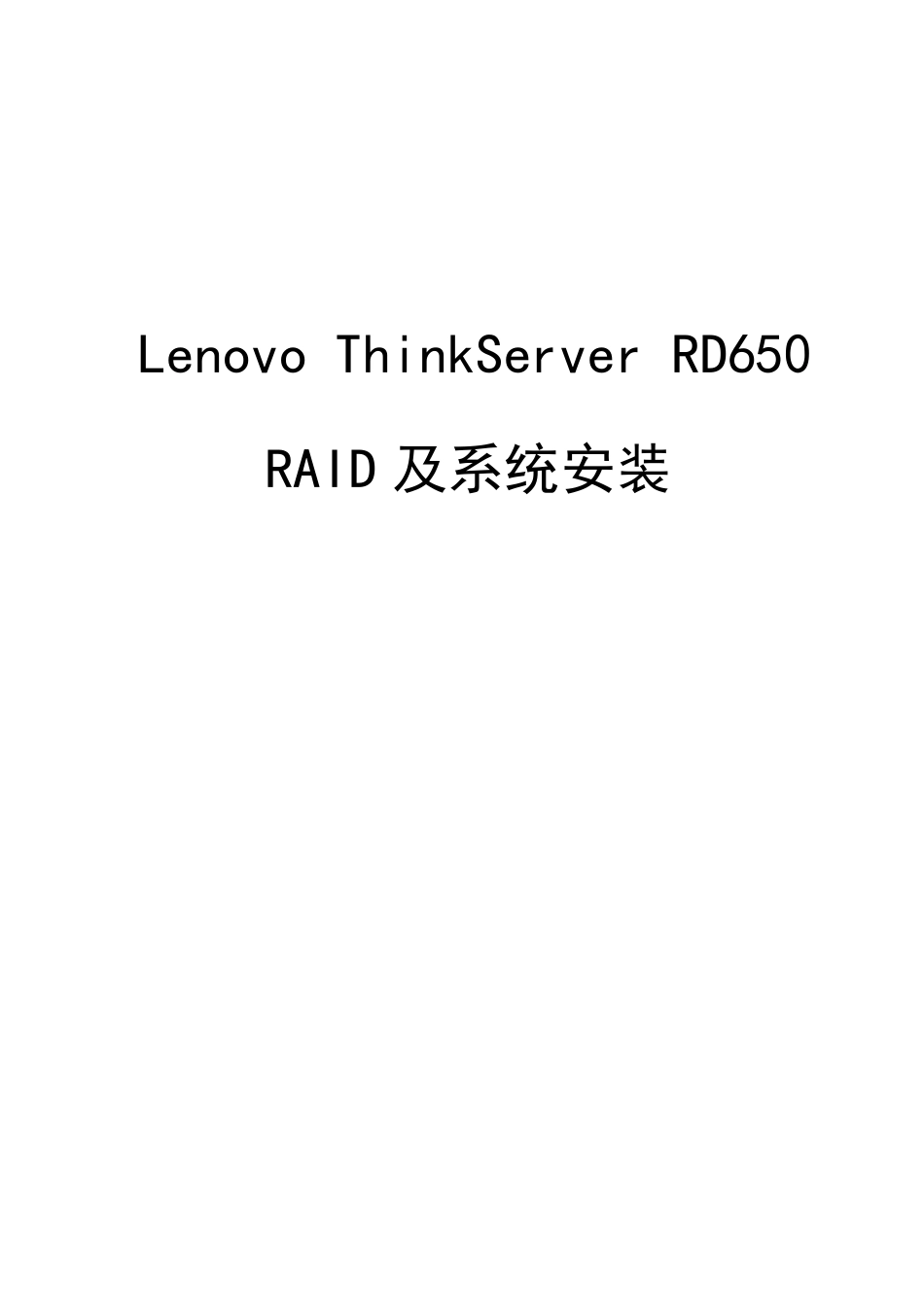

Lenovo ThinkServer RD650 RAID 及系统安装 Lenovo ThinkServer RD650 RAID 及系统安装 1 前言：Lenovo ThinkServer RD650随机不配备导航盘，出厂时已将导航盘集成至电脑BIOS 中（TDM）。 注：①TDM（ThinkServer Deployment Manager）仅支持引导Windows Server 2008 R2 SP1 及以上版本系统安装！如需安装其以下版本，需外置加载驱动进行引导。 ②MBR 分区表支持最大磁盘分区为2TB（TeraBytes），每个磁盘最多可分4个主分区（或3 个主分区，1 个扩展分区和无限制的逻辑驱动器）；GUID 分区表(简称GPT)支持最大磁盘分区为18EB（ExaBytes），每个磁盘最多可分128 个主分区。一些较旧版本的Windows 系统只能安装在MBR 分区表硬盘中。（本服务器配置3块3T 硬盘，需进行2 次RAID，其中一次RAID 容量需小于2T） ③UEFI(Unified Extensible Firmware Interface) 模式，统一可扩展固件接口，用于GPT 分区表；Legacy 模式，一些较旧版本的Windows 系统安装的传统模式，用于MBR 分区表。（本服务器安装Windows Server 2008 R2 系统需选用Legacy 模式） 一）RAID 简介： RAID 的全称是独立硬盘冗余阵列（Redundant Array of Independent Disks）或廉价硬盘冗余阵列（Redundant Array of Inexpensive Disks）。 RAID 出现的最初目的是将多个容量较小的硬盘合并成为一个大容量的“逻辑盘”，实现硬盘容量的增加性能提升。 随着 RAID 技术的发展，现在可以选择不同的 RAID 阵列类型以满足硬盘容量、数据冗余、或者存储系统性能等需要。 Lenovo ThinkServer RD650 RAID 及系统安装 2 二）RAID 主要特点： 1.通过对硬盘上数据的条带化，实现对数据成块存取，减少硬盘的机械寻道时间，提高数据存取速度； 2.通过对一个阵列中的几块硬盘同时读取，减少硬盘的机械寻道时间，提高数据存取速度； 3.通过镜像或者存储奇偶校验信息的方式，实现对数据的冗余保护。 三）RAID 阵列等级介绍： 1）RAID 0 通过同时对硬盘进行读写从而提供最大 I/O 性能的非冗余的硬盘阵列。RAID0 通过对多个硬盘同时存取，减少了由硬盘机械系 统引起的时间延迟，能提高磁盘子系统读写性能，但由于没有提供数据冗余功能，所以如果硬盘阵列中的任意一个硬盘发生损坏，都会造成阵列所有数据的丢失。 Lenovo ThinkServer RD650 RAID 及系统安装 3 2）RAID 1 也称硬盘镜像。系统将数据同时重复的写...
