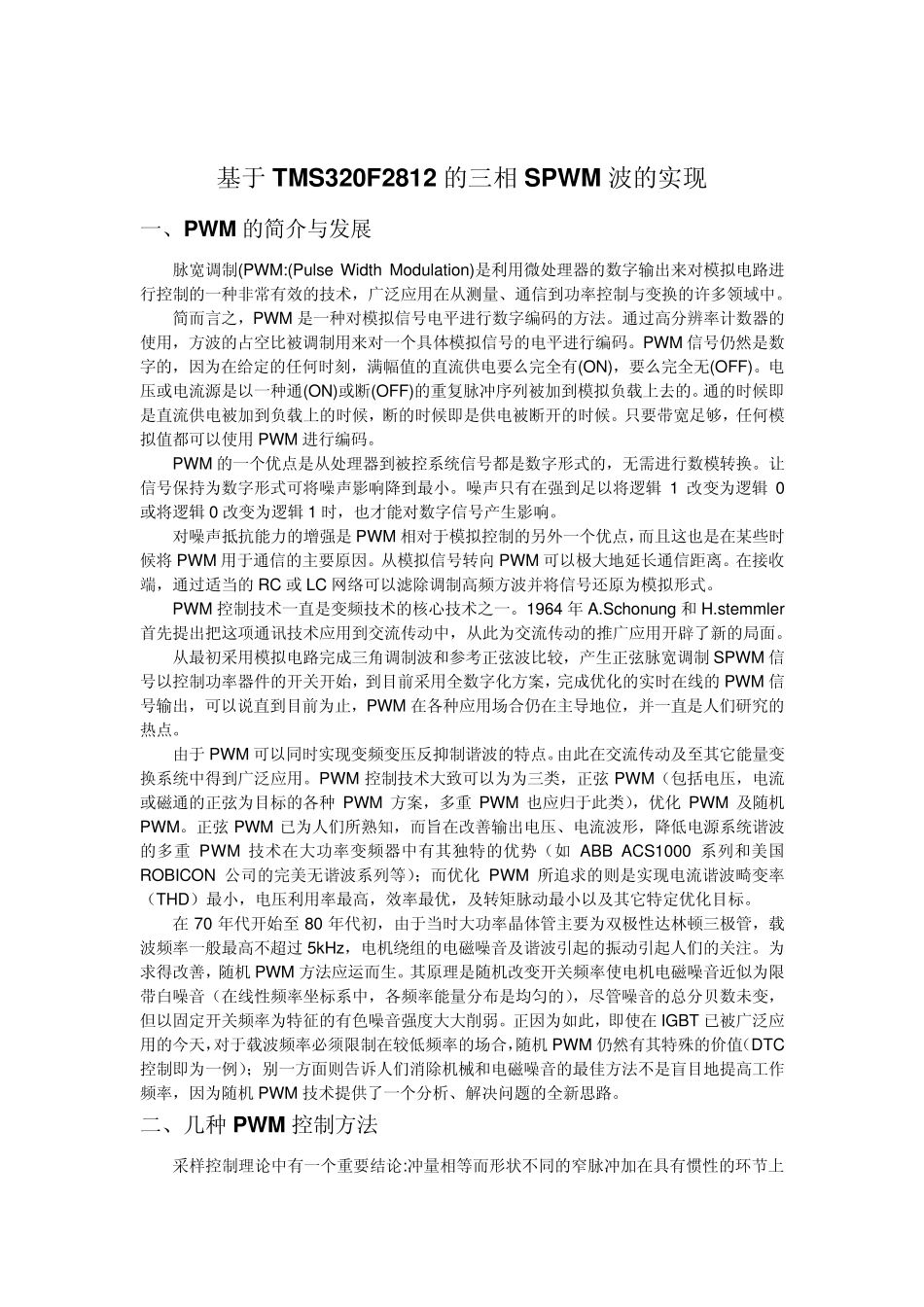

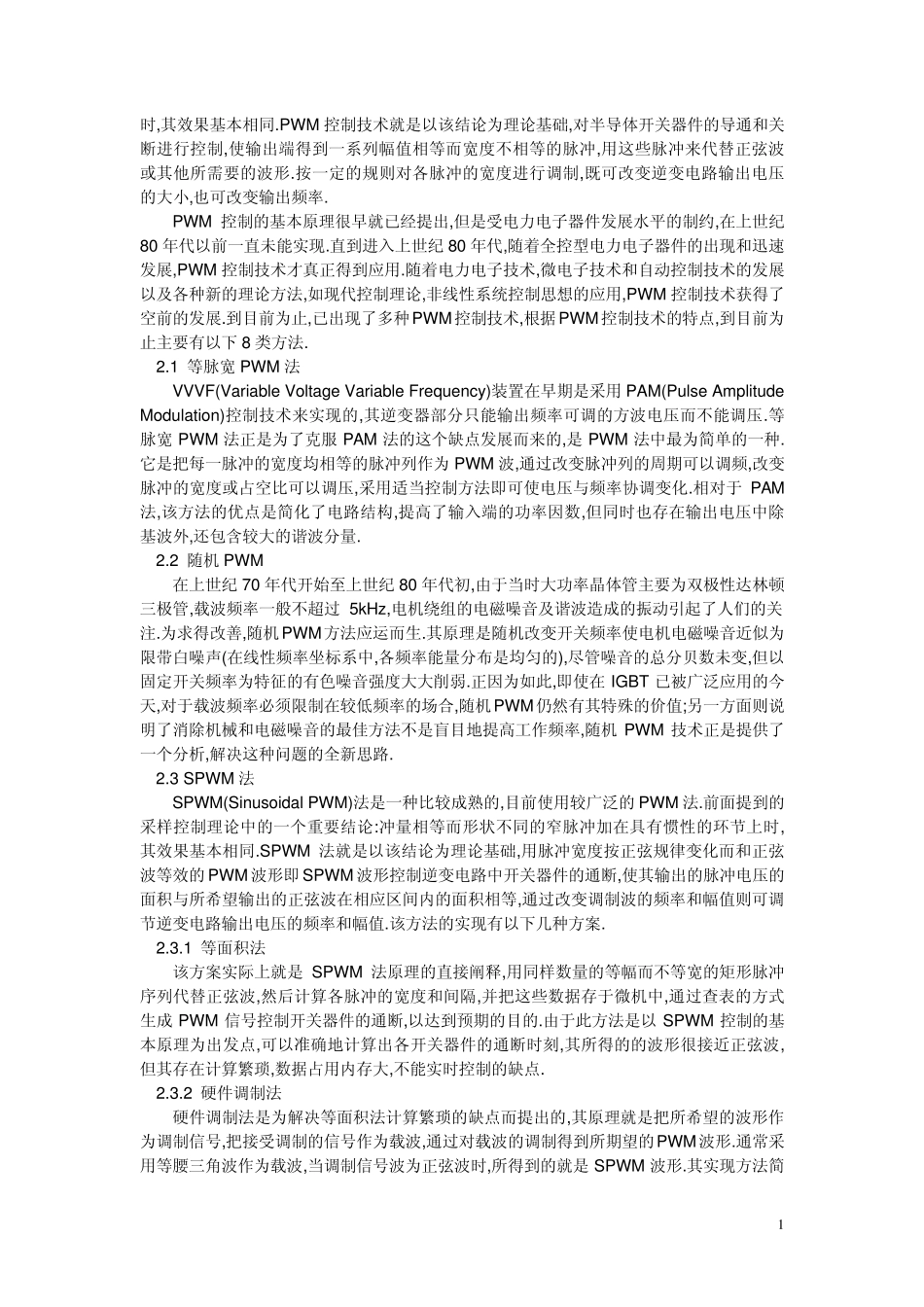

基于TMS320F2812 的三相SPW M 波的实现 一、PW M 的简介与发展 脉宽调制(PWM:(Pulse Width Modulation)是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。 简而言之，PWM 是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM 信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用 PWM 进行编码。 PWM 的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小。噪声只有在强到足以将逻辑 1 改变为逻辑 0或将逻辑 0 改变为逻辑 1 时，也才能对数字信号产生影响。 对噪声抵抗能力的增强是 PWM 相对于模拟控制的另外一个优点，而且这也是在某些时候将 PWM 用于通信的主要原因。从模拟信号转向 PWM 可以极大地延长通信距离。在接收端，通过适当的RC 或 LC 网络可以滤除调制高频方波并将信号还原为模拟形式。 PWM 控制技术一直是变频技术的核心技术之一。1964 年 A.Schonung 和 H.stemmler首先提出把这项通讯技术应用到交流传动中，从此为交流传动的推广应用开辟了新的局面。 从最初采用模拟电路完成三角调制波和参考正弦波比较，产生正弦脉宽调制 SPWM 信号以控制功率器件的开关开始，到目前采用全数字化方案，完成优化的实时在线的PWM 信号输出，可以说直到目前为止，PWM 在各种应用场合仍在主导地位，并一直是人们研究的热点。 由于PWM 可以同时实现变频变压反抑制谐波的特点。由此在交流传动及至其它能量变换系统中得到广泛应用。PWM 控制技术大致可以为为三类，正弦 PWM（包括电压，电流或磁通的正弦为目标的各种 PWM 方案，多重 PWM 也应归于此类），优化 PWM 及随机PWM。正弦 PWM 已为人们所熟知，而旨在改善输出电压、电流波形，降低电源系统谐波的多重 PWM 技术在大功率变频器中有其独特的优势（如 ABB ACS1000 系列和美国ROBICON 公司的完美无谐波系列等）；而优化 PWM 所追求的则是实现电流谐波畸变率（THD）最小，电压利用率最...
