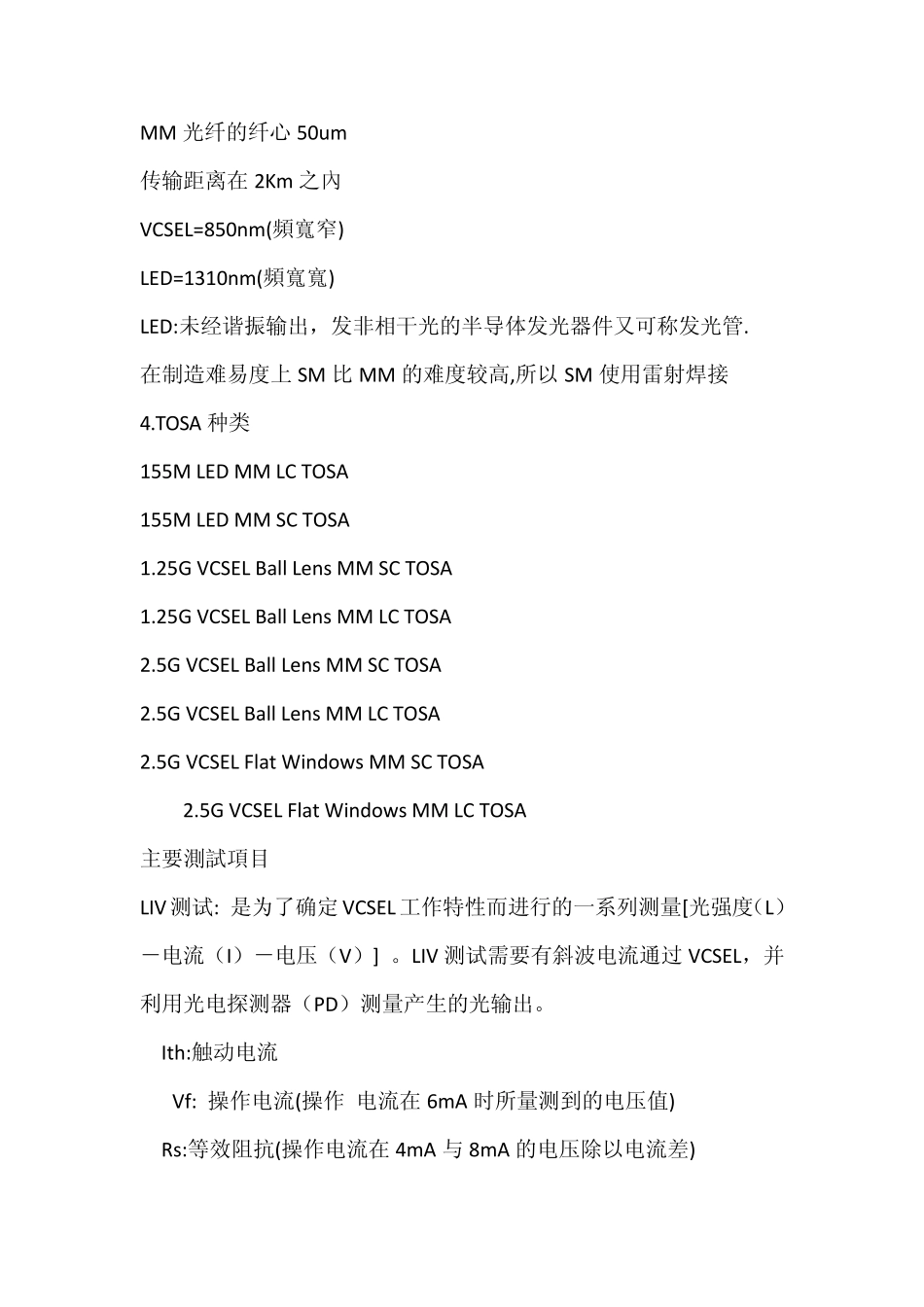

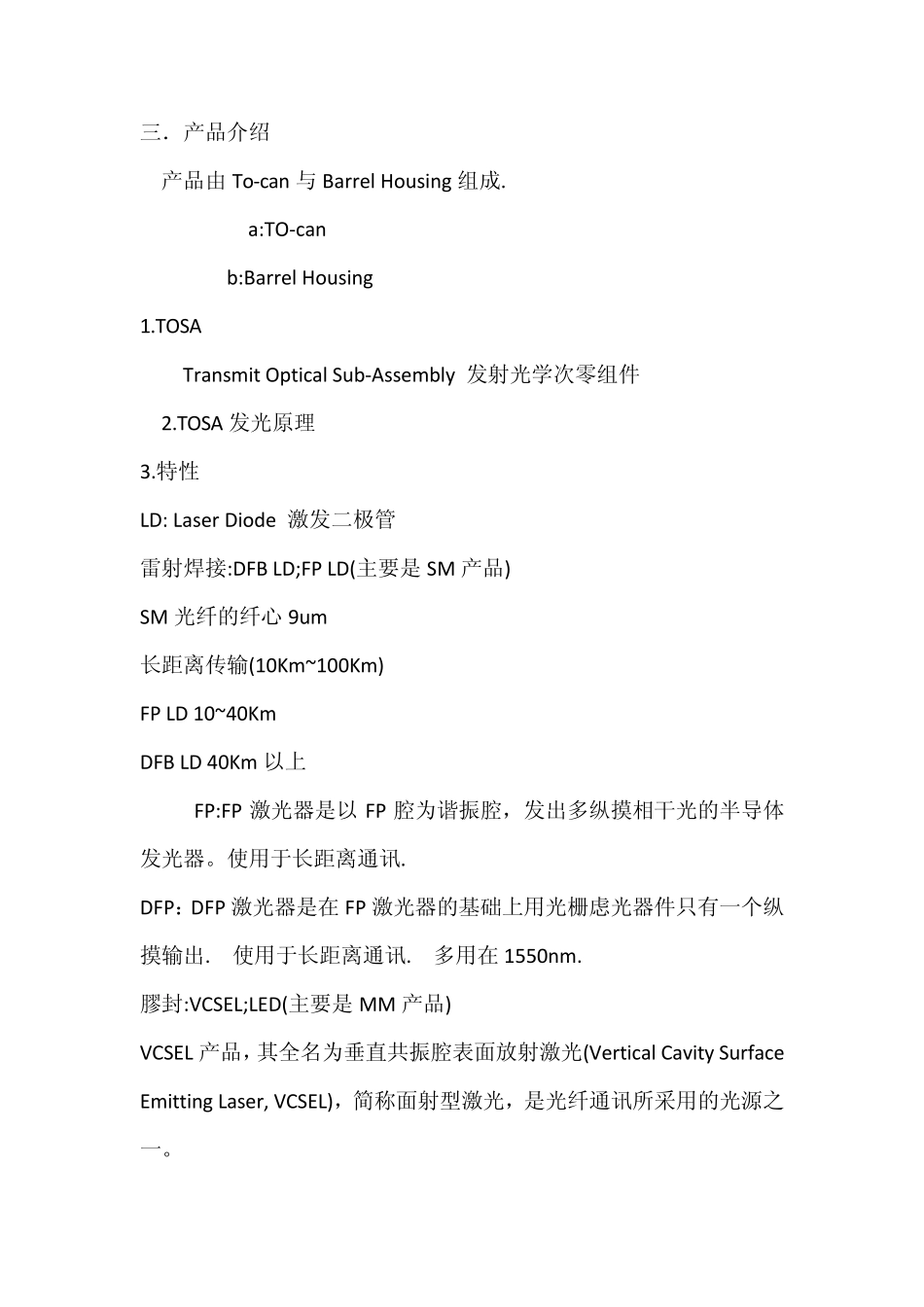

TOSA/ROSA 基本原理 一. 工司简介 本公司属于主动元件厂 ，建构于OSA 完整光通讯产品之下，生产之产品有別于被动无源之产品。 目前厂内所生产之产品包括有: MM TOSA: LC TYPE 、SC TYPE MM ROSA: LC TYPE 、SC TYPE HDMI BOSA 型式包含有LEN CAP 与 FLAT WINDOWS， 传输速率可满足 155M~ 4G。 二:光 1.光可分光线和光束两个种类: 光线:光线可认为是由许多光子(Photon)所成的集合,就好像是一粒一粒的光子做串成的一条长线. 光束: 光束可认为是光线所组成的集合,它是由很多条光线汇集而成的光线束. 2.光的速度 光的速度我们常用的是用字母 C 来表示光在真空中的速度. C=3*108Km/S 光的传输速度=每秒钟可传输 3*10^8 公里 三．产品介绍 产品由To-can 与Barrel Housing 组成. a:TO-can b:Barrel Housing 1.TOSA Transmit Optical Sub-Assembly 发射光学次零组件 2.TOSA 发光原理 3.特性 LD: Laser Diode 激发二极管 雷射焊接:DFB LD;FP LD(主要是SM 产品) SM 光纤的纤心9um 长距离传输(10Km~100Km) FP LD 10~40Km DFB LD 40Km 以上 FP:FP 激光器是以FP 腔为谐振腔，发出多纵摸相干光的半导体发光器。使用于长距离通讯. DFP：DFP 激光器是在 FP 激光器的基础上用光栅虑光器件只有一个纵摸输出. 使用于长距离通讯. 多用在 1550nm. 膠封:VCSEL;LED(主要是MM 产品) VCSEL 产品，其全名为垂直共振腔表面放射激光(Vertical Cavity Surface Emitting Laser, VCSEL)，简称面射型激光，是光纤通讯所采用的光源之一。 MM 光纤的纤心50um 传输距离在2Km 之內 VCSEL=850nm(頻寬窄) LED=1310nm(頻寬寬) LED:未经谐振输出，发非相干光的半导体发光器件又可称发光管. 在制造难易度上SM 比MM 的难度较高,所以SM 使用雷射焊接 4.TOSA 种类 155M LED MM LC TOSA 155M LED MM SC TOSA 1.25G VCSEL Ball Lens MM SC TOSA 1.25G VCSEL Ball Lens MM LC TOSA 2.5G VCSEL Ball Lens MM SC TOSA 2.5G VCSEL Ball Lens MM LC TOSA 2.5G VCSEL Flat Window s MM SC TOSA 2.5G VCSEL Flat Window s MM LC TOSA 主要測試項目 LIV测试: 是为了确定VCSEL 工作特性而进行的一系列测量[光强度（L）－电流（I）－电压（V）] 。LIV 测试需要有斜波电流通过 VCSEL，并利用光电探测器（PD）测量产生的光输出。...
