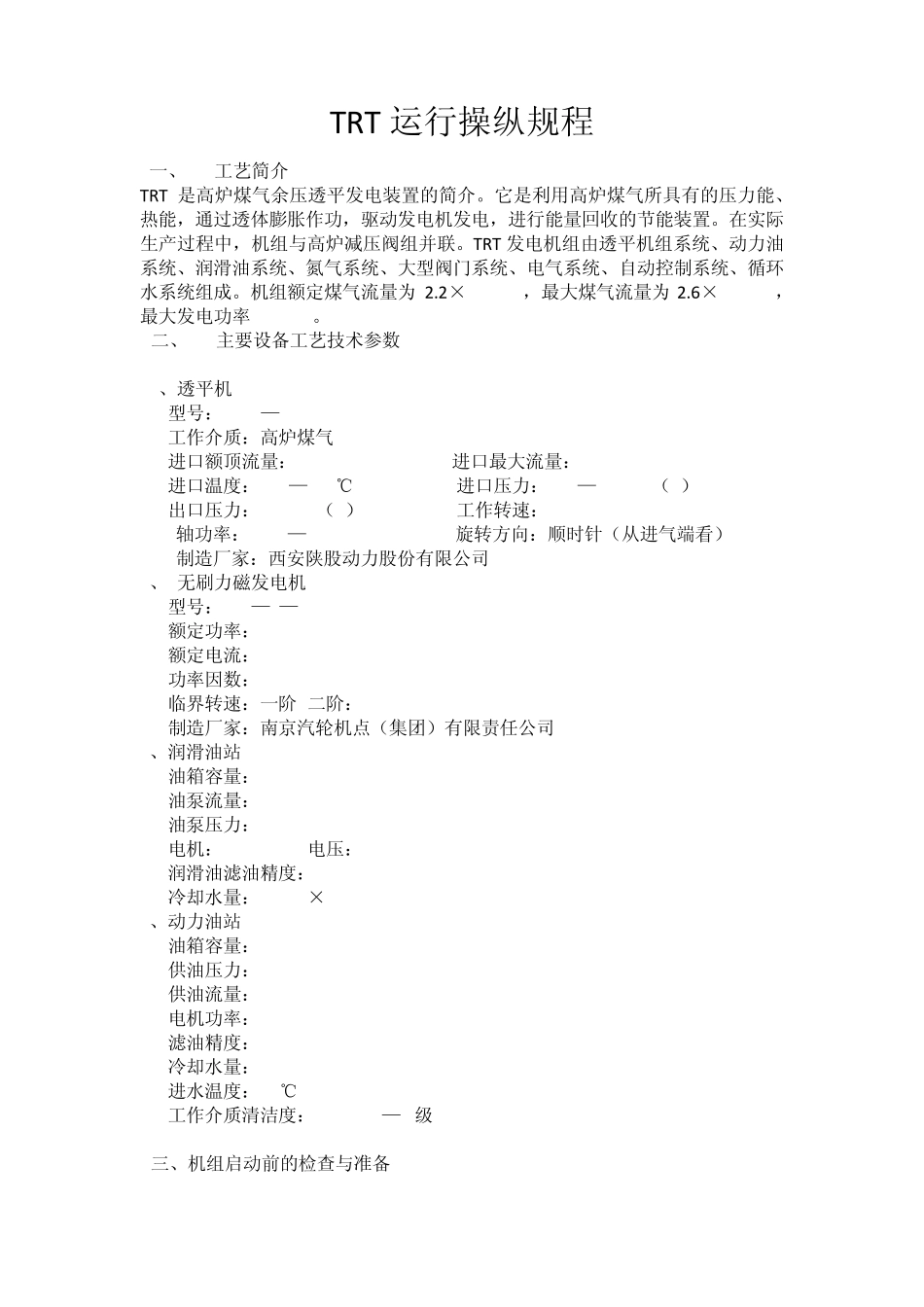

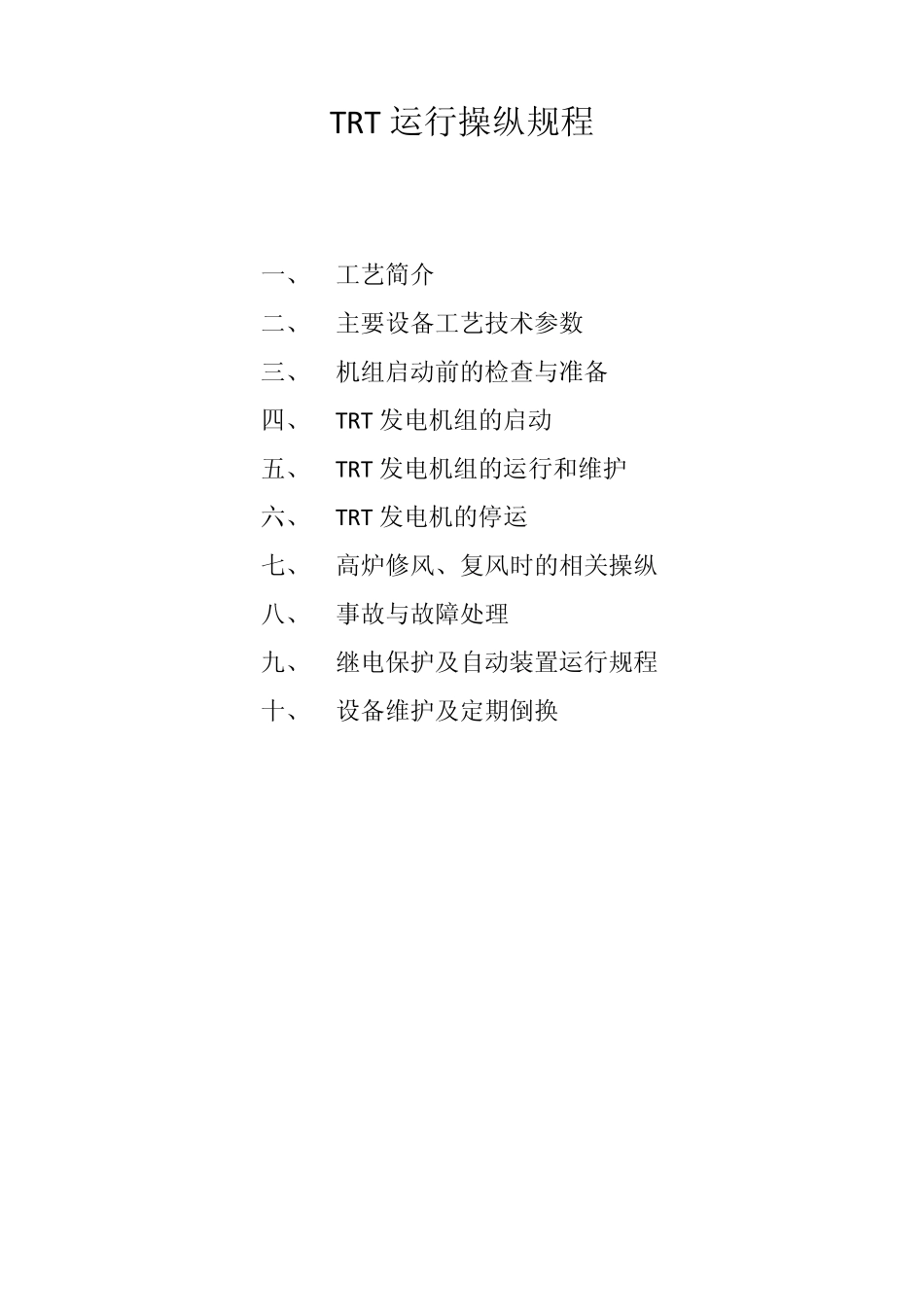

TRT 运行操纵规程 一、 工艺简介 二、 主要设备工艺技术参数 三、 机组启动前的检查与准备 四、 TRT 发电机组的启动 五、 TRT 发电机组的运行和维护 六、 TRT 发电机的停运 七、 高炉修风、复风时的相关操纵 八、 事故与故障处理 九、 继电保护及自动装置运行规程 十、 设备维护及定期倒换 TRT 运行操纵规程 一、 工艺简介 TRT 是高炉煤气余压透平发电装置的简介。它是利用高炉煤气所具有的压力能、热能，通过透体膨胀作功，驱动发电机发电，进行能量回收的节能装置。在实际生产过程中，机组与高炉减压阀组并联。TRT 发电机组由透平机组系统、动力油系统、润滑油系统、氮气系统、大型阀门系统、电气系统、自动控制系统、循环水系统组成。机组额定煤气流量为2.2×105m3/h，最大煤气流量为2.6×105m3/h，最大发电功率 8000KW。 二、 主要设备工艺技术参数 1、透平机 型号：MPG8—222/170 工作介质：高炉煤气 进口额顶流量：220000Nm3/h 进口最大流量：260000Nm3/h 进口温度：180—260℃ 进口压力：120—300Kpa（G） 出口压力：10 Kpa（G） 工作转速：3000r/min 轴功率：4370—7910KW 旋转方向：顺时针（从进气端看） 制造厂家：西安陕股动力股份有限公司 2、 无刷力磁发电机 型号：QFR—8—2A 额定功率：8000KW 额定电流：10.5KV 功率因数：0.8 临界转速：一阶/二阶：1850/5450 r/min 制造厂家：南京汽轮机点（集团）有限责任公司 3、润滑油站 油箱容量：5600L 油泵流量：433L/min 油泵压力：0.5Mpa 电机：11KW 电压：380v 润滑油滤油精度：30um 冷却水量：55t/h×2 4、动力油站 油箱容量：1000L 供油压力：12.5Mpa 供油流量：71L/min 电机功率：18.5KW 滤油精度：5um 冷却水量：4t/h 进水温度：33℃ 工作介质清洁度：NSA1683—7级 三、机组启动前的检查与准备 1、检查透平机机身无松动螺丝，密封面完好，无漏油部位，监控用数据线完好。 2、电机系统检查 （1） 发电机、励磁机外部清洁，无损坏进出口风温度计完好，指示正常。 （2） 滑环应清洁，电刷接线应牢固，无接地短路。 （3） 电刷压力均匀，电刷在刷握能自由活动，间隙在0.1—0.2mm之间。 （4） 空冷室内干燥，无杂物、无渗水、漏水。 （5） 二次回路良好，磁场电阻调节灵活，接线牢固，接点无烧伤。 （6） 对开关、刀闸、互感器、架空线、自动调整励磁装置、继电保护装置等，按各专业规程进行检...
