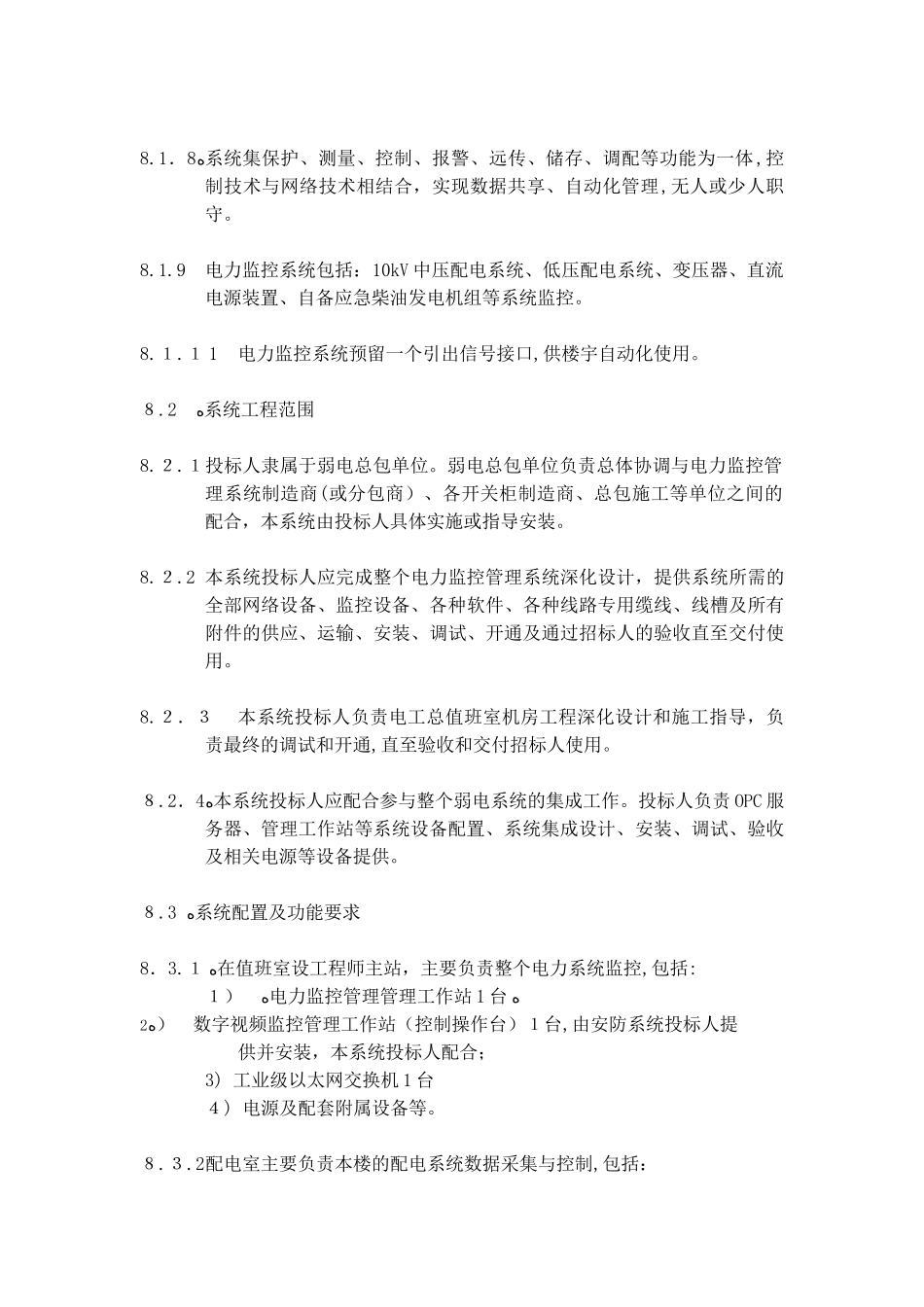

８、ﻩ电力监控系统8．1系统描述8．１.１按智能楼宇管理系统设计规划，电力监控管理系统是一个相对独立的子系统。共有2个变配电室(6台变压器)，2个发电机房。8.1.２在配电房值班室设集中独立的电力监控管理系统工程师主站，对本站的所有变、配电设备进行连续不断的实时监控。各变配电室设数据采集及保护单元和通讯服务单元，通讯服务单元与工作站、服务器通过计算机局域网相联，以实现项目变配电室无人值守、集中管理的功能,监控室门必须独立向外开启。8.1.３ﻩ电力监控管理系统架构基于C/S的二层或多层网络结构,管理层按IEEE８02.3标准，构建标准化的Ethｅrnet(TＣP/IP),上层工程师主站主机、现场通讯服务器、网络交换机等网络节点设备，采用ＶLＡN技术纳入项目现有网络,网络物理链路可利用综合布线系统。8.１.4系统控制层微机综合继电保护器、智能开关、智能仪表、智能型测量控制模块、RTＵ、PＬC、各种单元控制器等采用标准接口(如RS－4８5、RＳ－232、RS-422等）、开放的现场总线（支持ＭODＢＵS-RＴＵ等协议），接入现场通讯服务器;或通过网络集线器协议转换接入上层以太网。8.1.5采用完全分布式集散控制系统，集中监控,分区控制，管理分级,通过网络系统将分布在各现场的控制仪表联接起来,硬件在配电柜上完成配置，在主楼计算机上集中监控。系统内各智能仪表及模块不依赖于其他模块而能够独立工作,模块之间应是对等关系。在TCP／ＩP网络发生故障情况下能够自愈恢复。8.1.６ﻩ配电监控管理系统主要包括主楼管理服务器工作站、工业交换机、子站通讯服务器、高低压配电回路监控管理仪表等设备。仪表采用RS485现场总线连接,通过子站通讯服务器完成协议转换接入上层以太网；通讯服务器完成配电回路设备数据采集控制功能,通过工业环网交换机将各楼TCＰ/IP网络组成自愈环网。环网自愈时间不大于300毫秒。8.１．7ﻩ工程师主站设一台工作站,系统配置OPＣ服务器模块将电力监控管理子系统集成纳入楼控系统。8.1．8ﻩ系统集保护、测量、控制、报警、远传、储存、调配等功能为一体,控制技术与网络技术相结合，实现数据共享、自动化管理,无人或少人职守。8.1.9电力监控系统包括：10kV中压配电系统、低压配电系统、变压器、直流电源装置、自备应急柴油发电机组等系统监控。8.１.１1电力监控系统预留一个引出信号接口,供楼宇自动化使用。８.2ﻩ系统工程范围8.２.１投标人隶属于弱电总包单位。弱电总包单位负责总体协调与电力监控管理系统制造商(或分包商）、各开关柜制造商、总包施工等单位之间的配合，本系统由投标人具体实施或指导安装。8.２.2本系统投标人应完成整个电力监控管理系统深化设计，提供系统所需的全部网络设备、监控设备、各种软件、各种线路专用缆线、线槽及所有附件的供应、运输、安装、调试、开通及通过招标人的验收直至交付使用。8.２．３本系统投标人负责电工总值班室机房工程深化设计和施工指导，负责最终的调试和开通,直至验收和交付招标人使用。８.2．4ﻩ本系统投标人应配合参与整个弱电系统的集成工作。投标人负责OPC服务器、管理工作站等系统设备配置、系统集成设计、安装、调试、验收及相关电源等设备提供。８.3ﻩ系统配置及功能要求8．3.１ﻩ在值班室设工程师主站，主要负责整个电力系统监控,包括:１）ﻩ电力监控管理管理工作站1台ﻩﻩ2）数字视频监控管理工作站（控制操作台）１台,由安防系统投标人提供并安装，本系统投标人配合；3)工业级以太网交换机1台４)电源及配套附属设备等。８.３.2配电室主要负责本楼的配电系统数据采集与控制,包括：1）通讯管理服务器１台；8.3．3按招标人尚未确定的业务管理模型构想，管理模式有可能调整，投标暂按本章节上述要求，最终实施由招标人确定。ﻩ1）室外庭院照明及建筑物轮廓照明等其他投标人范围内的子系统管理工作站有可能调入电工总值班室；2)电工总值班室电力监控系统的工程师主站有可能并入楼宇管理室。８.3.4电力监控管理系统允许用户独立使用。故障报告将被送往维护管理系统。电表信息将被送往能源监控系统。8.3.５ﻩ系统网络设备尽可能利用已有计算机网络及综合布线系统。系统网络采用局域网结构，传输速率１0Ｍ/１...
