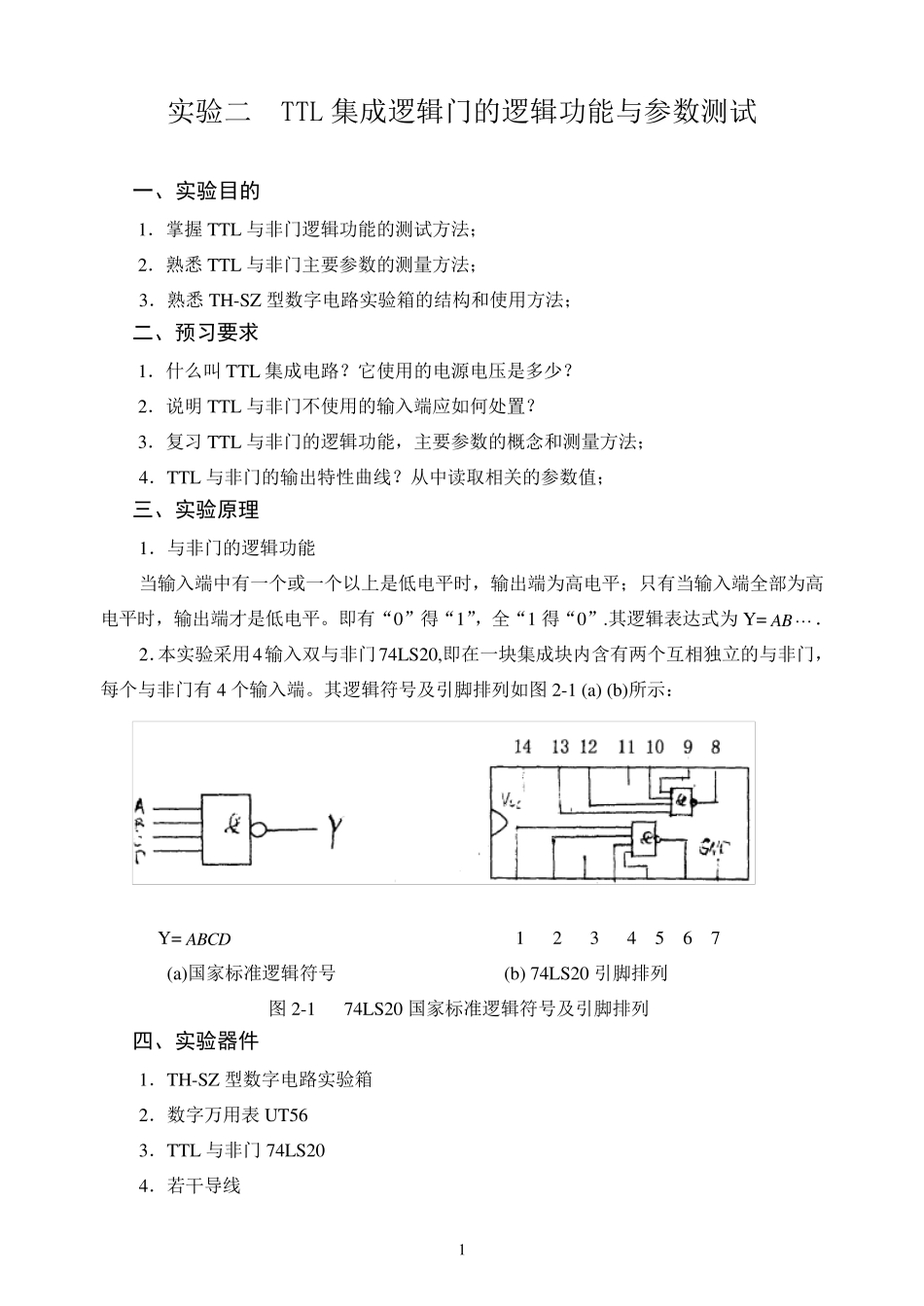

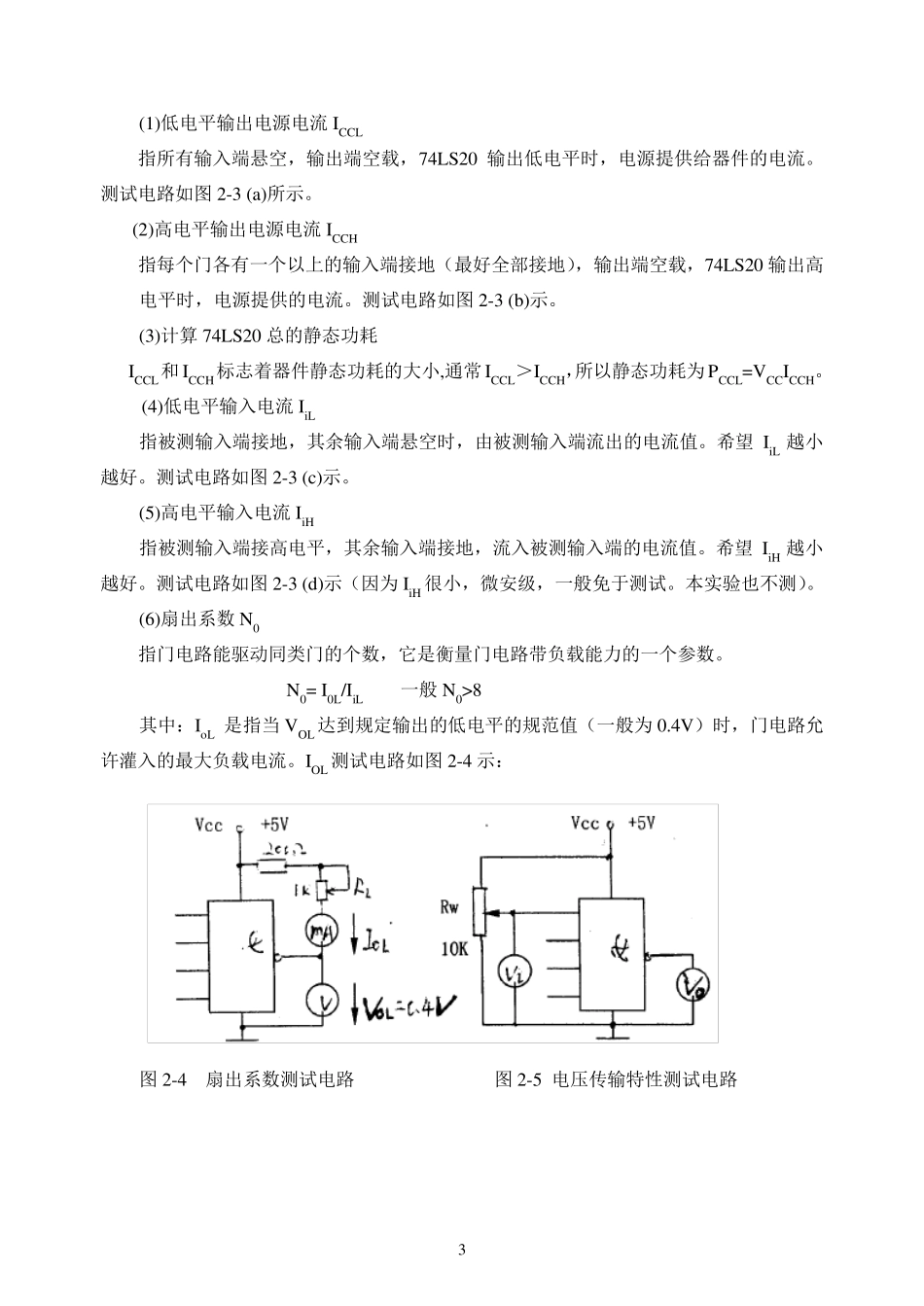

1 实验二 TTL 集成逻辑门的逻辑功能与参数测试 一、实验目的 1．掌握TTL 与非门逻辑功能的测试方法； 2．熟悉TTL 与非门主要参数的测量方法； 3．熟悉TH-SZ 型数字电路实验箱的结构和使用方法； 二、预习要求 1．什么叫TTL 集成电路？它使用的电源电压是多少？ 2．说明TTL 与非门不使用的输入端应如何处置？ 3．复习TTL 与非门的逻辑功能，主要参数的概念和测量方法； 4．TTL 与非门的输出特性曲线？从中读取相关的参数值； 三、实验原理 1．与非门的逻辑功能 当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出端才是低电平。即有“0”得“1”，全“1 得“0”.其逻辑表达式为Y=AB． 2．本实验采用4输入双与非门74LS20,即在一块集成块内含有两个互相独立的与非门，每个与非门有4 个输入端。其逻辑符号及引脚排列如图 2-1 (a) (b)所示： Y= ABCD 1 2 3 4 5 6 7 (a)国家标准逻辑符号 (b) 74LS20 引脚排列 图 2-1 74LS20 国家标准逻辑符号及引脚排列 四、实验器件 1．TH-SZ 型数字电路实验箱 2．数字万用表 UT56 3．TTL 与非门74LS20 4．若干导线 2 五、实验内容 1．验证TTL 与非门74LS20 的逻辑功能 在合适的位置选取一个14 脚的集成块插座，按图2—2 接好线。 每个门的4 个输入端（假设为 A, B, C, D）接逻辑开关输出插口，以提供“0”与“1”电平信号（开关向上，输出“1”；向下为“0”）。门的输出端（假设为 Y）接 LED 发光二极管，LED 亮为输出“1”，灭为输出“0”。按表 2-1 的真值表逐个测试集成块中 2 个与非门的逻辑功能。 表 2-1 74LS20 真值表 输 入 输 出 A1(1) B(2) C1(3) B1(2) Y1 Y2 1 1 1 1 0 1 1 1 1 0 1 1 1 1 0 1 1 1 1 0 图2-2 74LS20 逻辑功能测试电路 2．74LS20 主要参数的测试（将测试值填入表 2-2） 低电平输出电源电流 ICCL、高电平输出电源电流 ICCH、74LS20 总的静态功耗、低电平输入电流 IiL ,高电平输入电流 IiH (IiH 很小，可不测)扇出系数 No （先测出允许灌入的最大负载电流 IOL ） （a） （b） （c） （d） 图2-3 74LS20 主要参数测试电路 3 (1)低电平输出电源电流ICCL 指所有输入端悬空，输出端空载，74LS20 输出低电平时，电源提供给器件的电流。测试电路如图 2-3 (a)所示。 (2)高电平输出电源电流ICCH 指每个门各...
