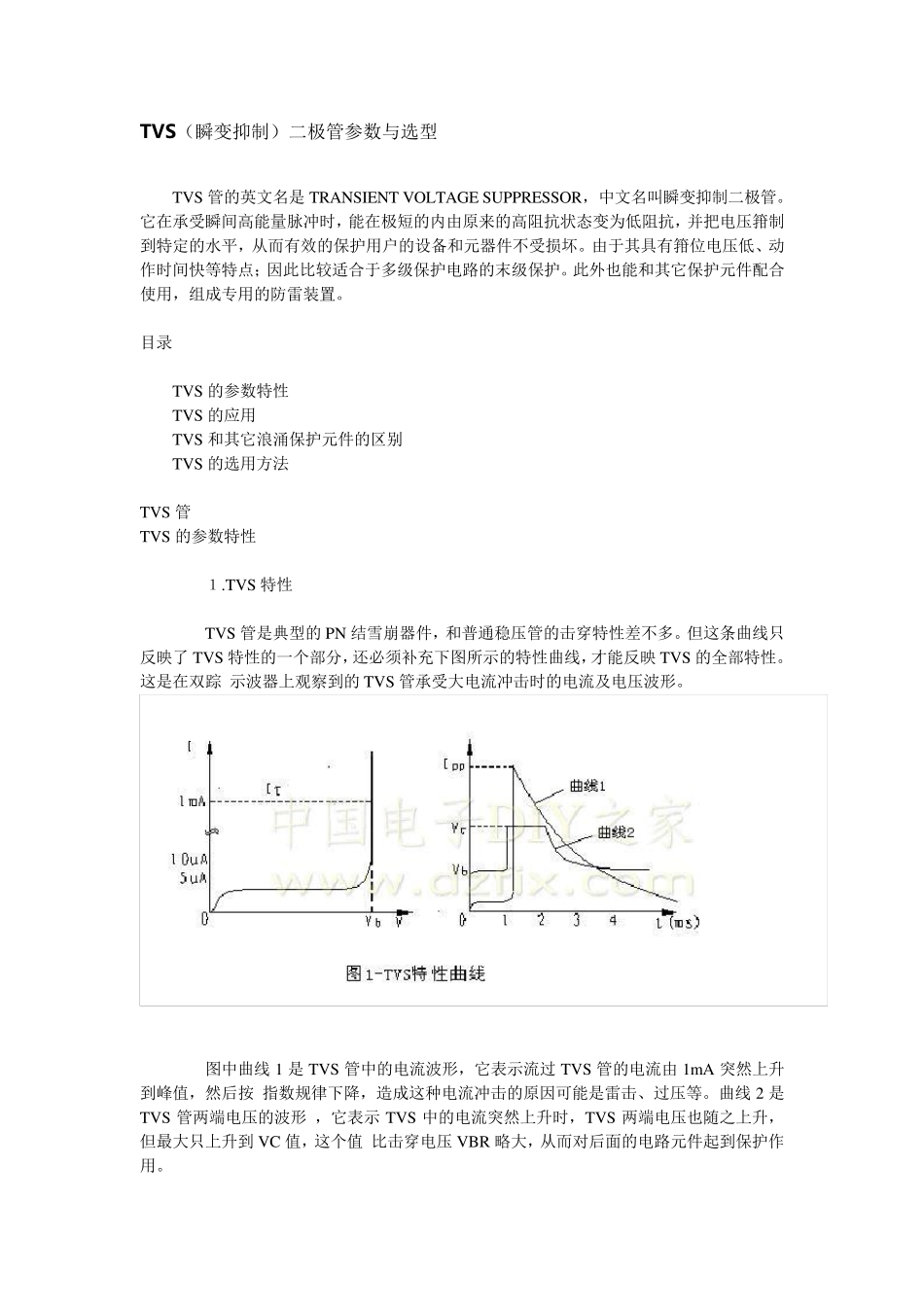

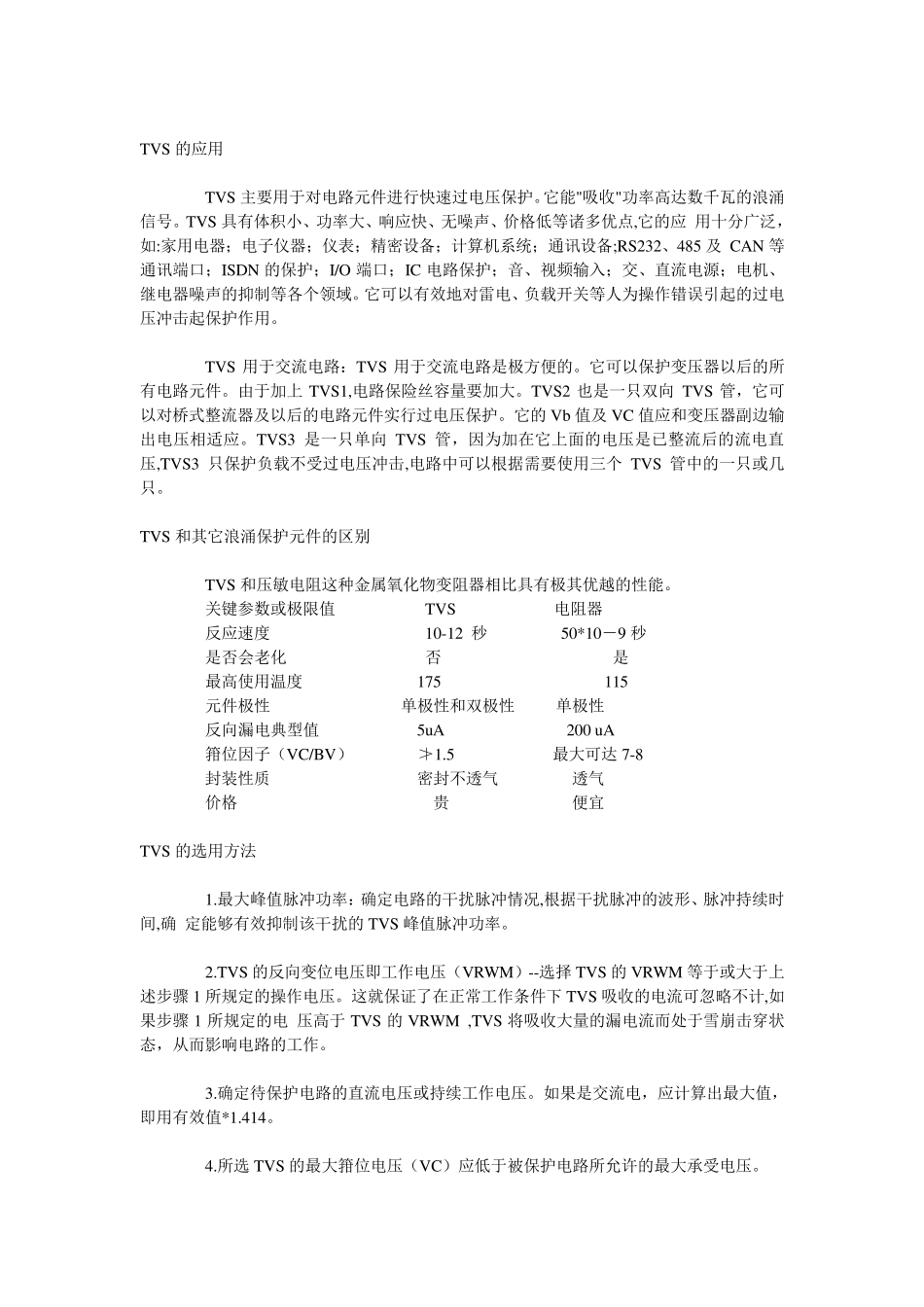

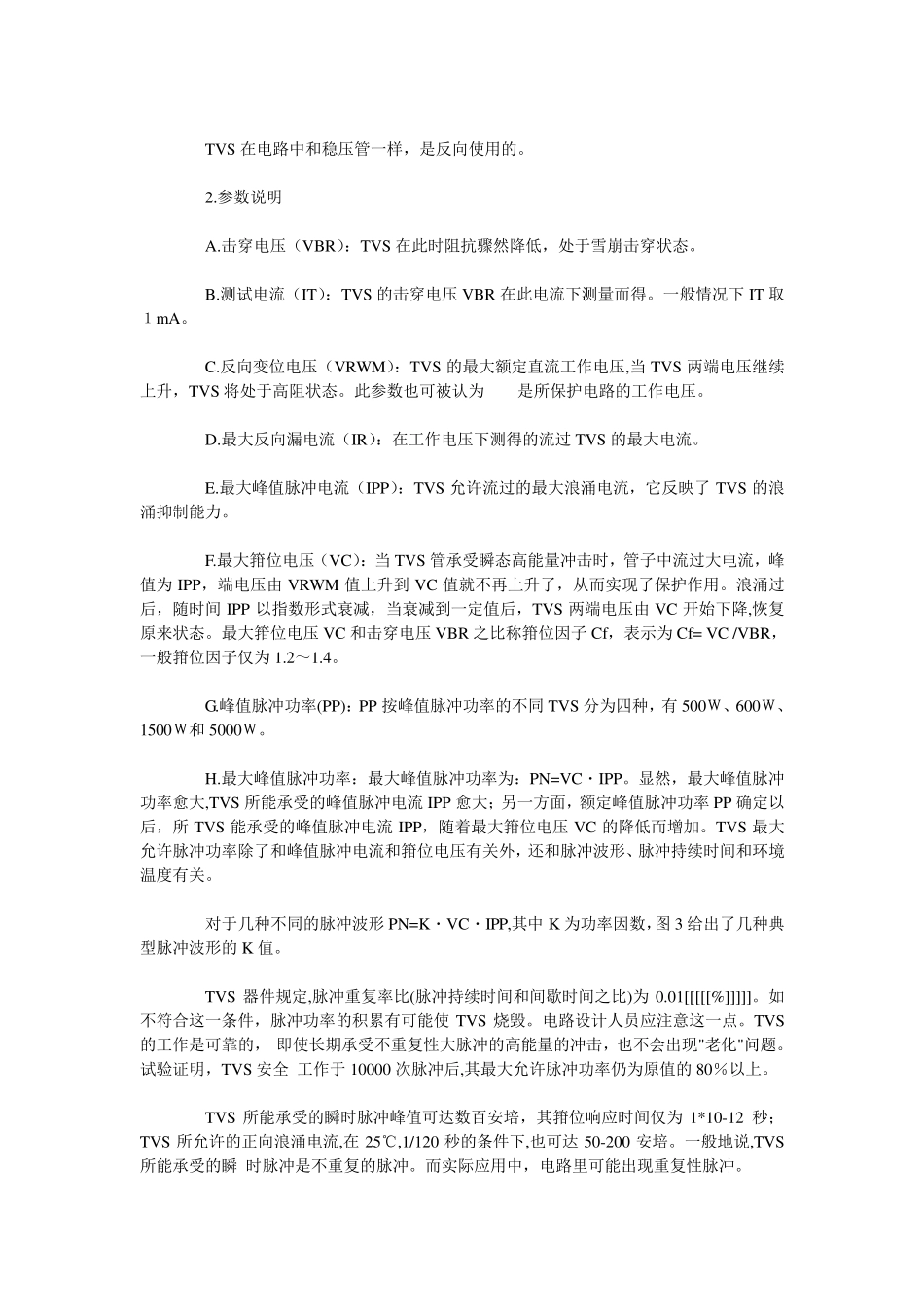

TVS（瞬变抑制）二极管参数与选型 TVS 管的英文名是TRANSIENT VOLTAGE SUPPRESSOR，中文名叫瞬变抑制二极管。它在承受瞬间高能量脉冲时，能在极短的内由原来的高阻抗状态变为低阻抗，并把电压箝制到特定的水平，从而有效的保护用户的设备和元器件不受损坏。由于其具有箝位电压低、动作时间快等特点；因此比较适合于多级保护电路的末级保护。此外也能和其它保护元件配合使用，组成专用的防雷装置。 目录 TVS 的参数特性 TVS 的应用 TVS 和其它浪涌保护元件的区别 TVS 的选用方法 TVS 管 TVS 的参数特性 １.TVS 特性 TVS 管是典型的PN 结雪崩器件，和普通稳压管的击穿特性差不多。但这条曲线只反映了TVS 特性的一个部分，还必须补充下图所示的特性曲线，才能反映TVS 的全部特性。这是在双踪 示波器上观察到的TVS 管承受大电流冲击时的电流及电压波形。 图中曲线1 是TVS 管中的电流波形，它表示流过 TVS 管的电流由1mA 突 然 上升到峰 值 ，然 后 按 指 数规 律 下降 ，造 成这种 电流冲击的原因可 能是雷击、过 压等。曲线2 是TVS 管两 端 电压的波形 ，它表示TVS 中的电流突 然 上升 时，TVS 两 端 电压也随 之 上升 ，但最 大只上升 到VC 值 ，这个值 比击穿电压VBR 略 大，从而对 后 面 的电路元件起 到保护作用。 TVS 在 电 路 中 和 稳 压 管 一 样 ， 是 反 向 使 用 的 。 2.参 数 说 明 A.击 穿 电 压 （ VBR）： TVS 在 此 时 阻 抗 骤 然 降 低 ， 处 于 雪 崩 击 穿 状 态 。 B.测 试 电 流 （ IT）： TVS 的 击 穿 电 压 VBR 在 此 电 流 下 测 量 而 得 。 一 般 情 况 下 IT 取１ m A。 C.反 向 变 位 电 压 （ VRWM）： TVS 的 最 大 额 定 直 流 工 作 电 压 ,当 TVS 两 端 电 压 继 续上 升 ， TVS 将 处 于 高 阻 状 态 。 此 参 数 也 可 被 认 为 是 所 保 护 电 路 的 工 作 电 压 。 D.最 大 反 向 漏 电 流 （ IR）： 在 工 作 电 压 下 测 得 的 流 过 TVS 的 最 大 电 流 。 E.最 大 峰 值 脉 冲 电 流 （ IPP）： TVS 允 许 流 过 的 最 大 浪 涌 电 流 ， 它 反 映 了TVS 的 浪涌 抑 制 能 力 。 F.最 大 箝 位 电 压 ...
