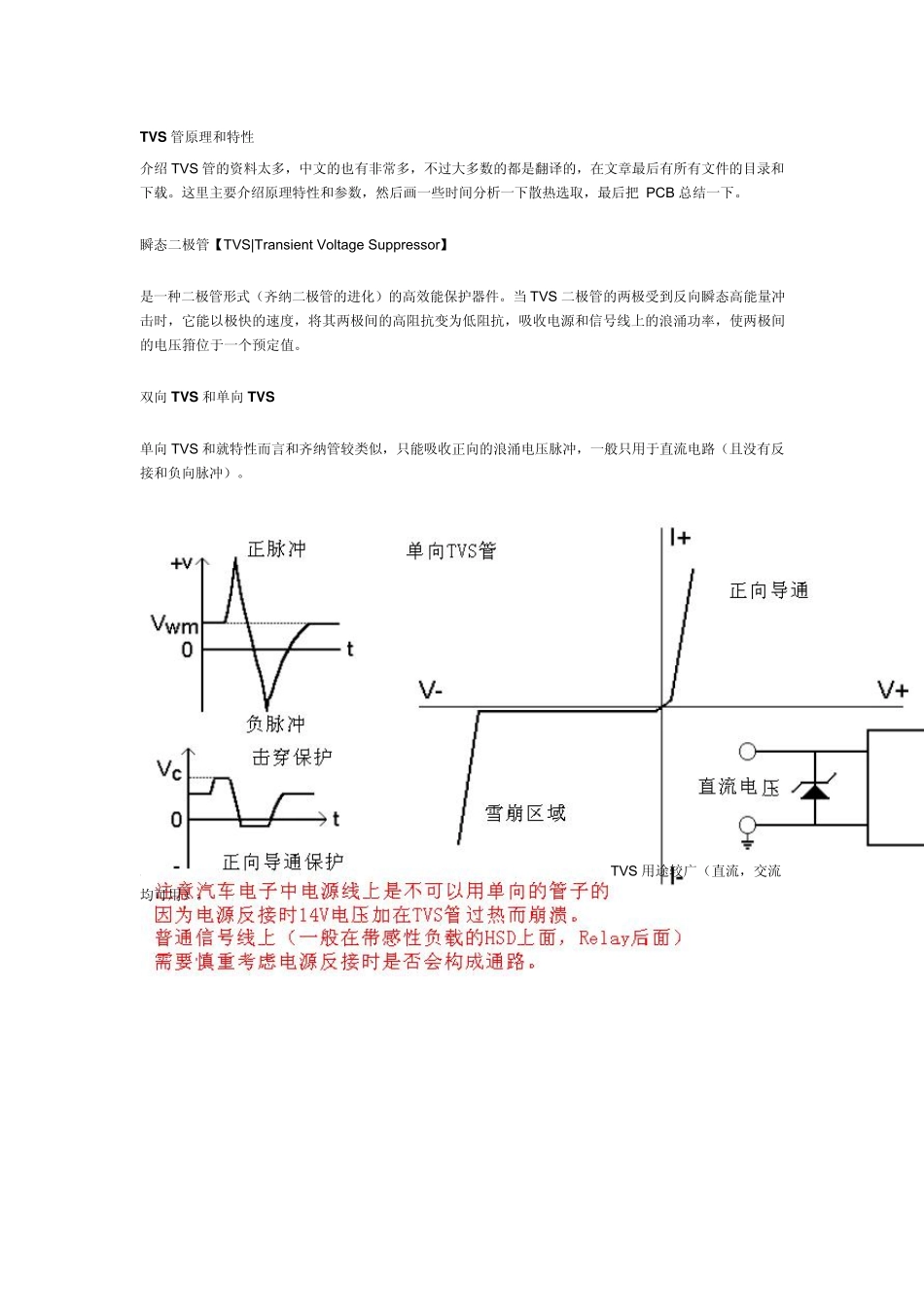

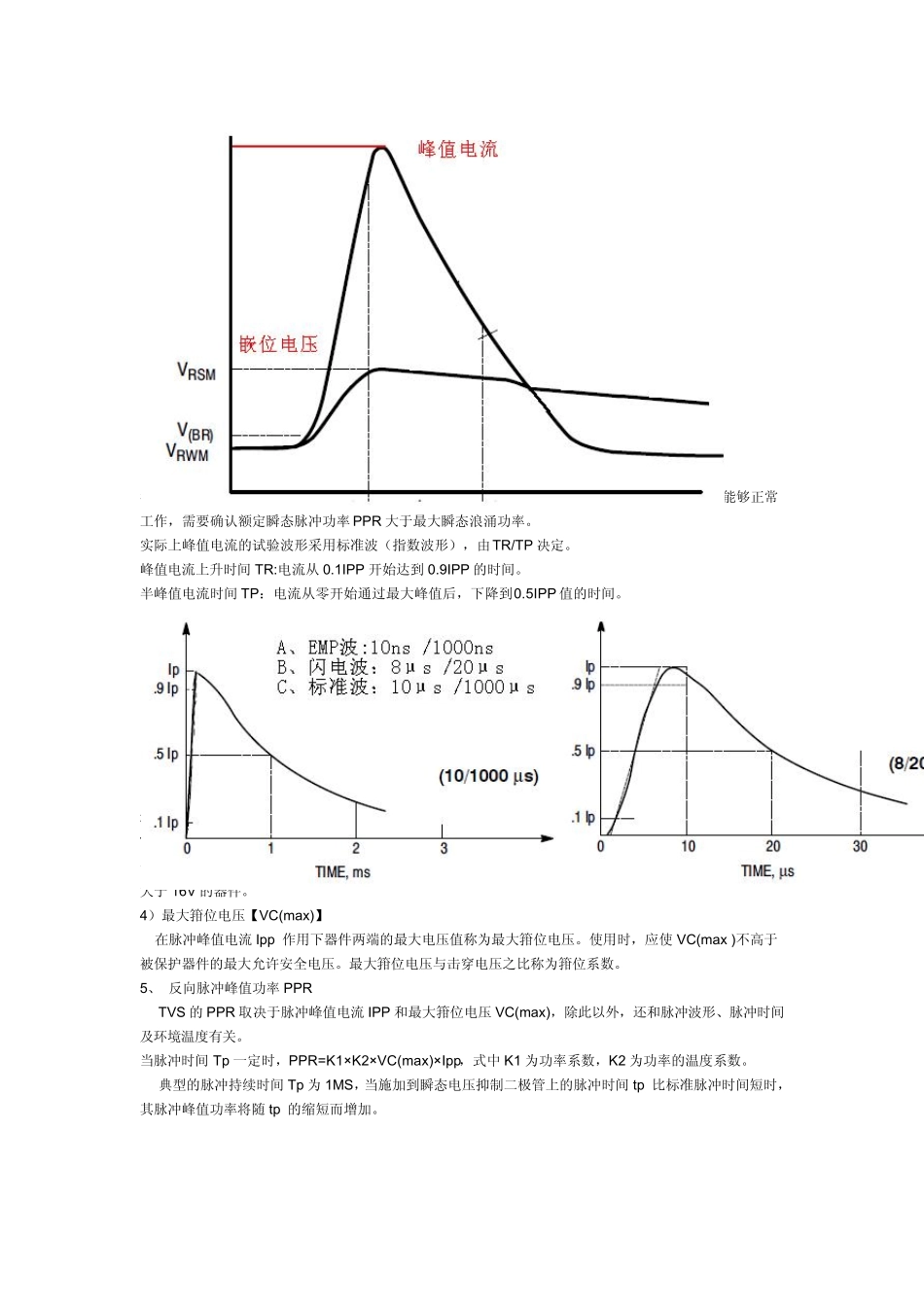

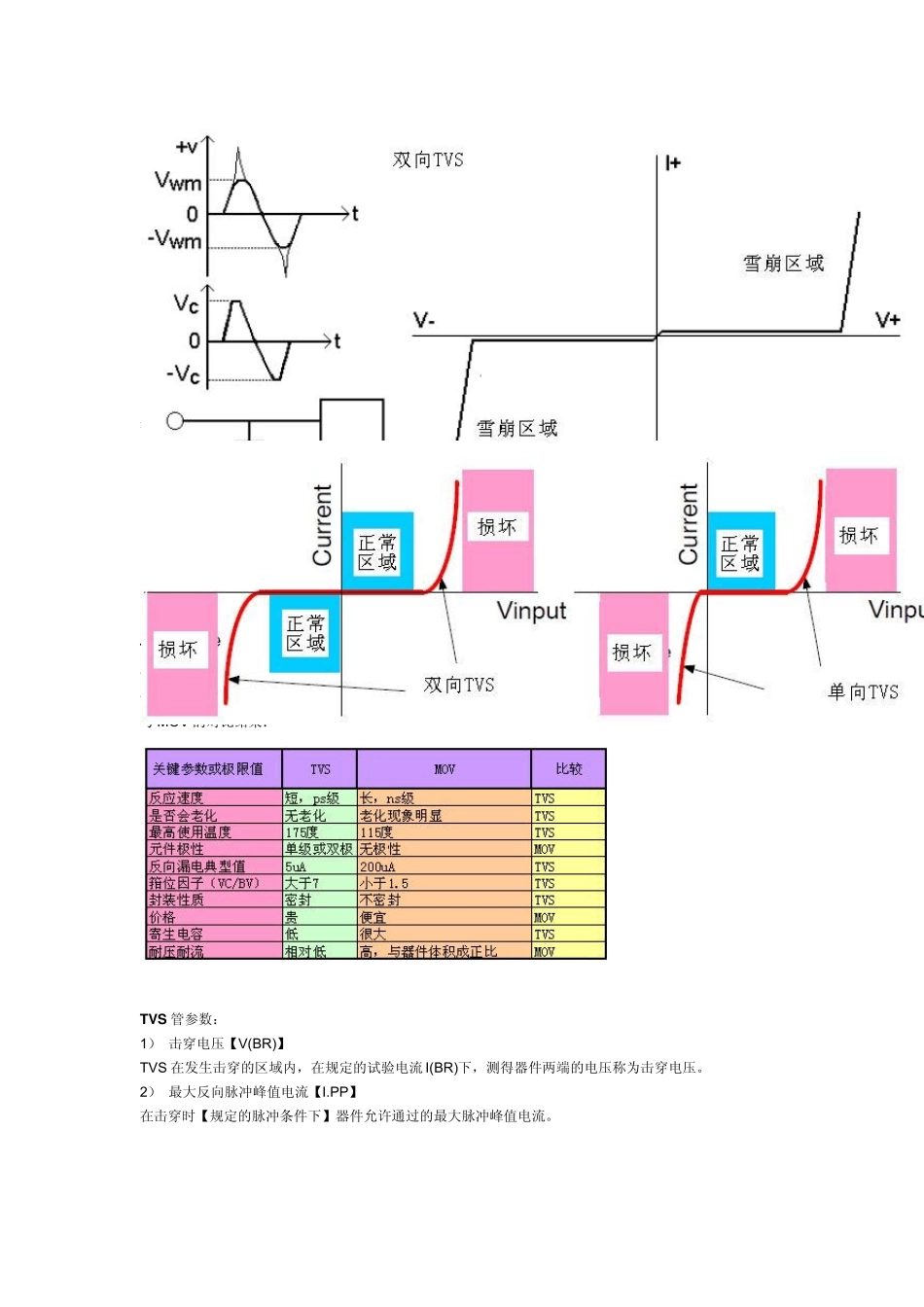

TVS 管原理和特性 介绍TVS 管的资料太多，中文的也有非常多，不过大多数的都是翻译的，在文章最后有所有文件的目录和下载。这里主要介绍原理特性和参数，然后画一些时间分析一下散热选取，最后把 PCB 总结一下。 瞬态二极管【TVS|Transient Voltage Suppressor】 是一种二极管形式（齐纳二极管的进化）的高效能保护器件。当 TVS 二极管的两极受到反向瞬态高能量冲击时，它能以极快的速度，将其两极间的高阻抗变为低阻抗，吸收电源和信号线上的浪涌功率，使两极间的电压箝位于一个预定值。 双向 TVS 和单向 TVS 单向 TVS 和就特性而言和齐纳管较类似，只能吸收正向的浪涌电压脉冲，一般只用于直流电路（且没有反接和负向脉冲）。 双向 TVS 可在正反两个方向吸收浪涌电压脉冲，实现了对电压的钳制，双向TVS 用途较广（直流，交流均可用）。 看下图对比更清晰一些： TVS 管特点： 优点：响应时间快、瞬态功率大、漏电流低、箝位电压较易控制、无损坏极限、体积小等优点。 缺点：击穿电压较低，价格较贵。 与 MOV 的对比结果： TVS 管参数： 1） 击穿电压【V(BR)】 TVS 在发生击穿的区域内，在规定的试验电流 I(BR)下，测得器件两端的电压称为击穿电压。 2） 最大反向脉冲峰值电流【I.PP】 在击穿时【规定的脉冲条件下】器件允许通过的最大脉冲峰值电流。 我们要注意这个参数，因为瞬态脉冲功率的最大值=IPP×最大箝位电压VC(MAX)。要保证TVS 能够正常工作，需要确认额定瞬态脉冲功率PPR 大于最大瞬态浪涌功率。 实际上峰值电流的试验波形采用标准波（指数波形），由TR/TP 决定。 峰值电流上升时间TR:电流从0.1IPP 开始达到0.9IPP 的时间。 半峰值电流时间TP：电流从零开始通过最大峰值后，下降到0.5IPP 值的时间。 3） 最大反向工作电压【VRWM】 TVS 保护电路过程中，在规定的反向电流下，TVS 两端的电压值称为最大反向工作电压VRWM。 一般VRWM=（0.8~0.9）V(BR)。在这个电压下，器件的功率消耗很小。我们一般设计的时候要选择VRWM大于16V 的器件。 4）最大箝位电压【VC(max)】 在脉冲峰值电流Ipp 作用下器件两端的最大电压值称为最大箝位电压。使用时，应使VC(max )不高于被保护器件的最大允许安全电压。最大箝位电压与击穿电压之比称为箝位系数。 5、 反向脉冲峰值功率PPR TVS 的PPR 取决于脉冲峰值电流IPP 和最大箝位电压VC(max)，除此以外，还和脉冲波形、脉冲时间及环境温度...
