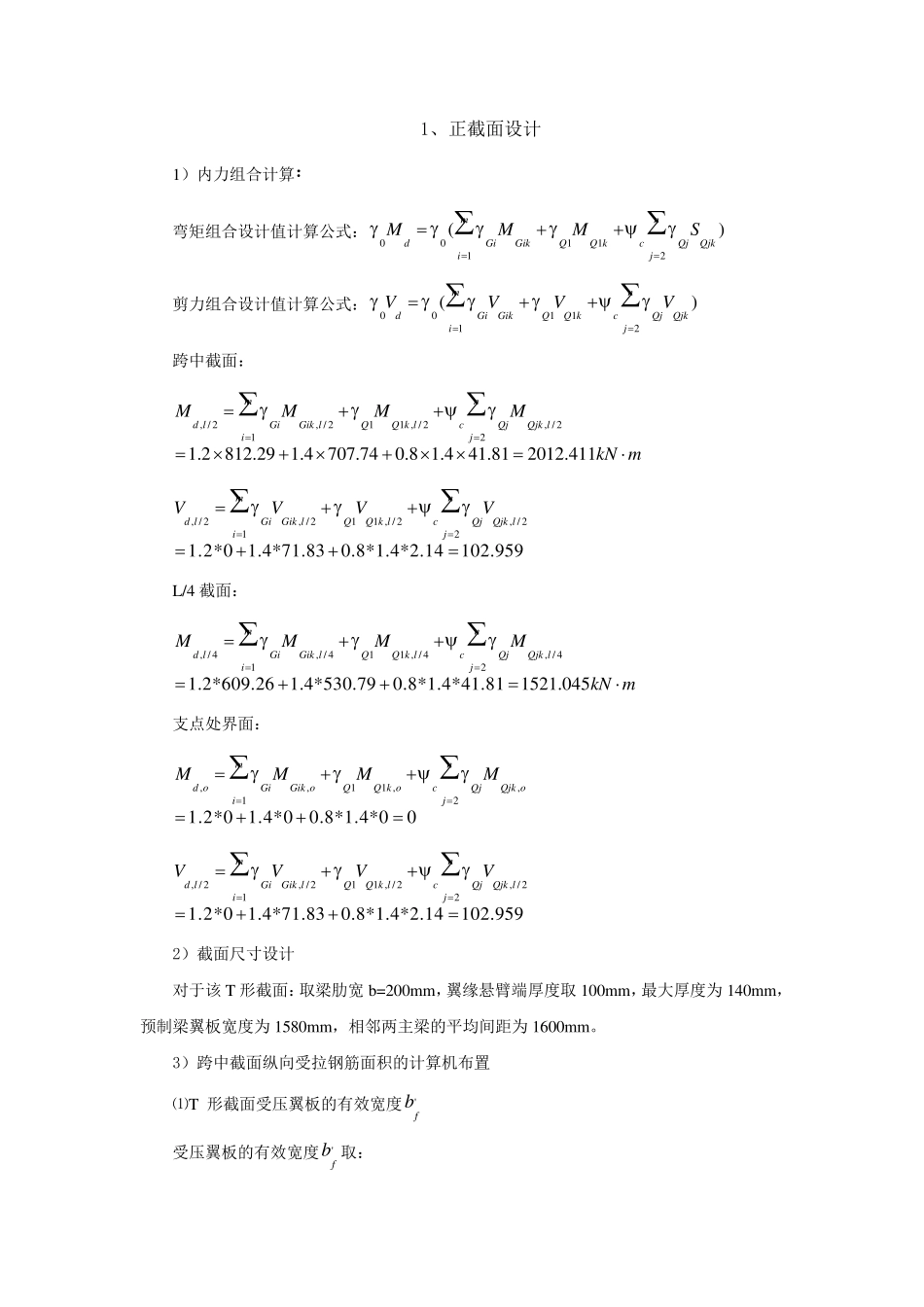

1、正截面设计 1）内力组合计算： 弯矩组合设计值计算公式：001112()mndGiGikQQ kcQjQjkijMMMS 剪力组合设计值计算公式：001112()mndGiGikQQ kcQjQjkijVVVV 跨中截面： , / 2, / 211 , / 2, / 2121.2 812.291.4 707.740.8 1.4 41.812012.411mnd lGiGik lQQ k lcQjQjk lijMMMMkN m , / 2, / 211 , / 2, / 2121.2*01.4*71.830.8*1.4*2.14102.959mnd lGiGik lQQ k lcQjQjk lijVVVV L/4 截面： , / 4, / 411 , / 4, / 4121.2*609.261.4*530.790.8*1.4*41.811521.045mnd lGiGik lQQ k lcQjQjk lijMMMMkN m 支点处界面： ,,11 ,,121.2*01.4*00.8*1.4*00mnd oGiGik oQQ k ocQjQjk oijMMMM , / 2, / 211 , / 2, / 2121.2*01.4*71.830.8*1.4*2.14102.959mnd lGiGik lQQ k lcQjQjk lijVVVV 2）截面尺寸设计 对于该T 形截面：取梁肋宽b=200m m ，翼缘悬臂端厚度取100m m ，最大厚度为140m m ，预制梁翼板宽度为1580m m ，相邻两主梁的平均间距为1600m m 。 3）跨中截面纵向受拉钢筋面积的计算机布置 ⑴T 形截面受压翼板的有效宽度'fb 受压翼板的有效宽度'fb 取： 1、'1fb =L/3=19500/3=6500mm 2、'2fb=1600mm(装配式T 形梁，相邻两梁的平均间距为1600mm) 3、'3fb=b+2 bh +12 'fh =200+0+12×120=1640mm 三者中最小值，即'fb =1600mm。 ⑵截面设计 因采用的是焊接钢筋骨架，故设sa =30mm+0.07h=30+0.07×1300=121mm。截面有效高度0h =h-sa =1300-121=1179mm. ⑶判定 T 形截面类型 因为120()20.1*1580*120*(1179)224318.4452012.411fcdffoodhMuf b hhMM  故属于第一类截面梁。 ⑷求受压区高度 x 又由()2sdsfoxMf A hh 62012.411*1013.8*1580 (1179)2xx 整理得：2109022570691620124112000xx 解得：x=81.070mmd=32mm 及设计要求的30mm...
