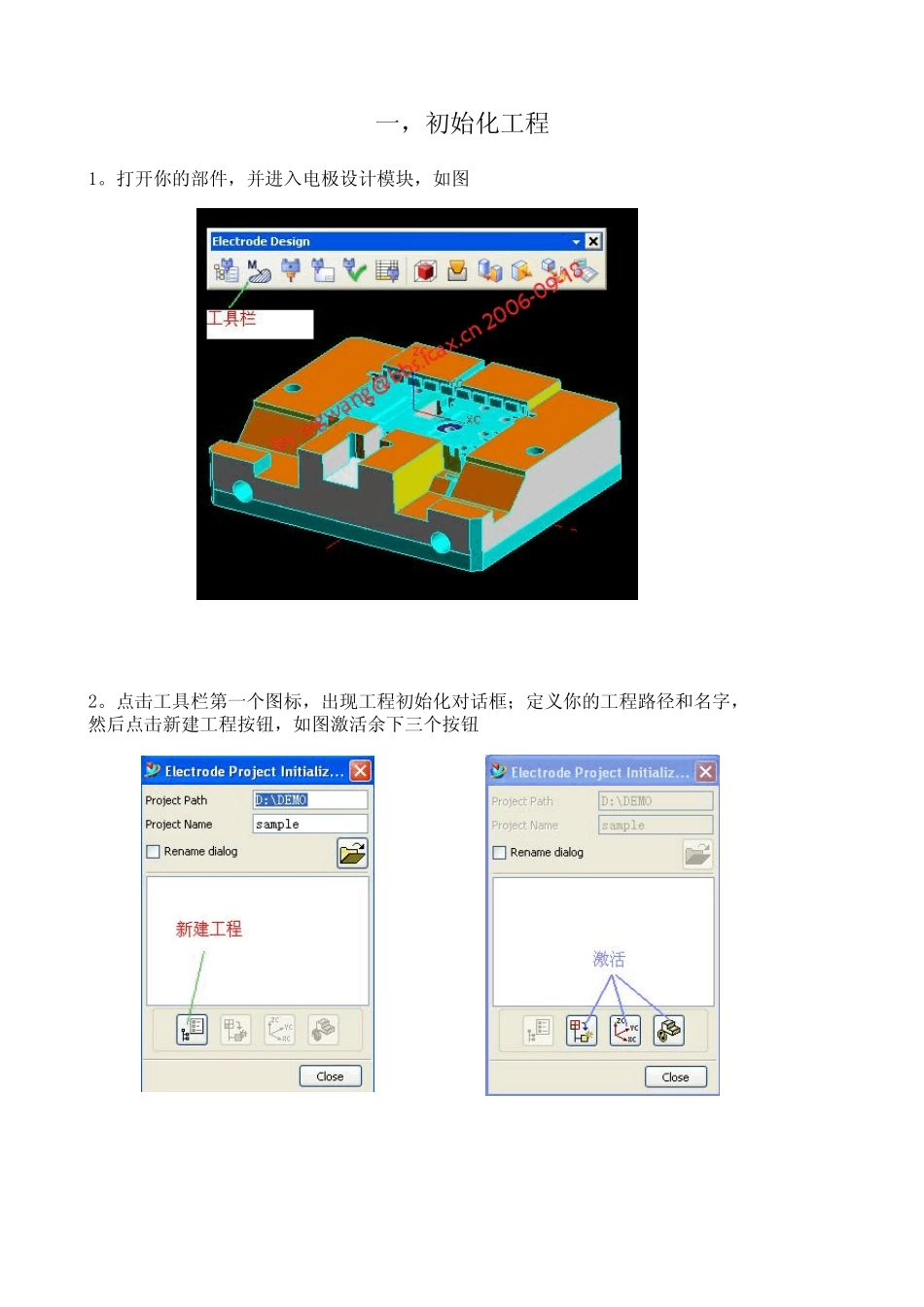

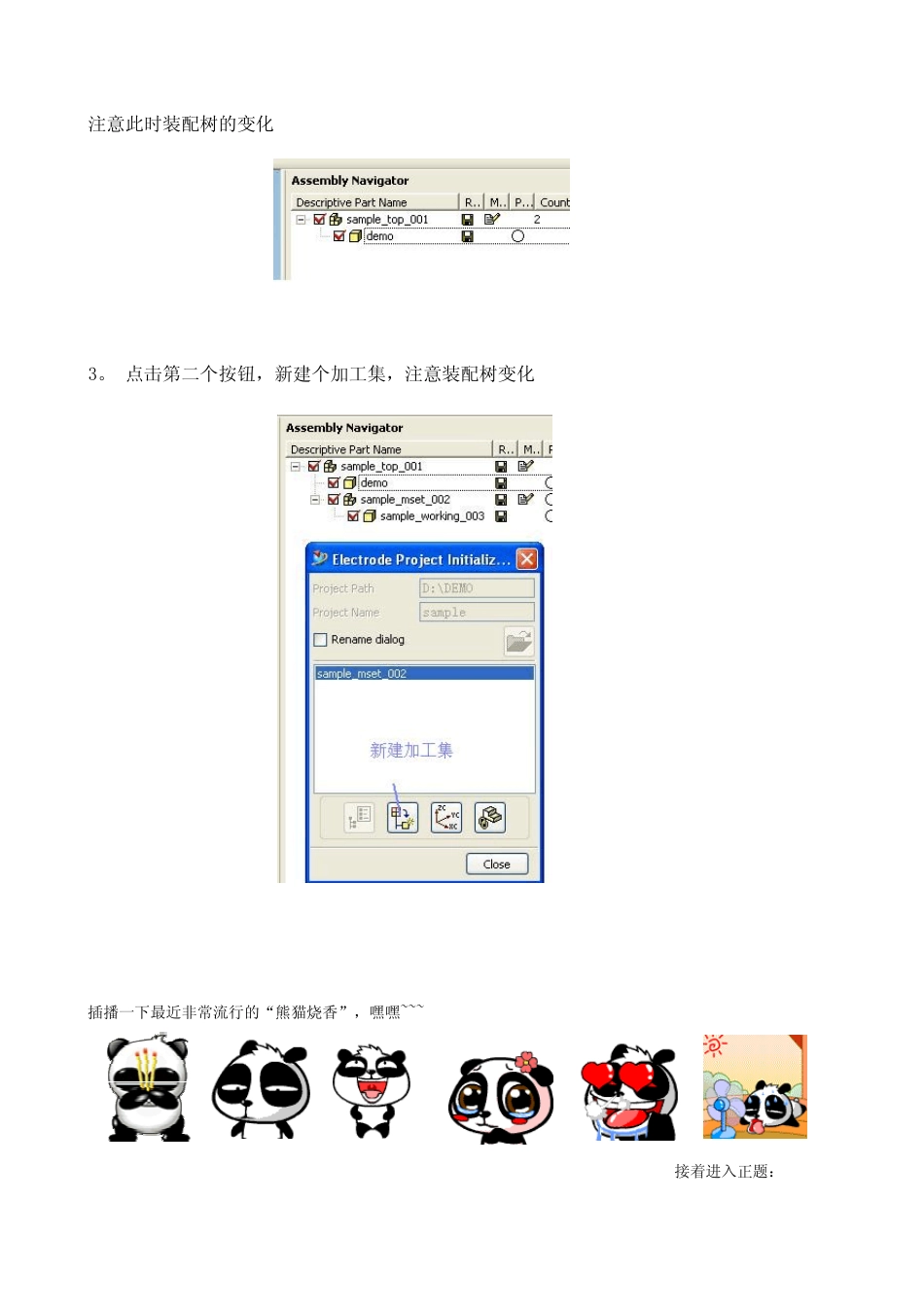

一、初始化工程二、电极头的设计三、干涉检查四、添加后座和夹持装置五、出图和BOM基础解释:“铜公”的国际标准称呼是“电极”,电极较多用的材料为铜,铜公是中国的叫法,一般认为是从台湾和香港传过来的。资 料 收 集 于 开 思 网 ( iCAx)原文作者原文作者语 多位坛友反映过NX Electrode Design 模块不会用,开此贴的目的是做个简单的教程,让大 家入下门。为了教程的连续性,请等教程贴完后再拍砖收集整理:風中劍客整理日期:2007.02.09fzjk9981@163.com⺷_⺷ 草木竹石皆可為劍!UG NX4.0 电极模块使用教程一,初始化工程1。打开你的部件,并进入电极设计模块,如图2。点击工具栏第一个图标,出现工程初始化对话框;定义你的工程路径和名字,然后点击新建工程按钮,如图激活余下三个按钮注意此时装配树的变化3。 点击第二个按钮,新建个加工集,注意装配树变化插播一下最近非常流行的“熊猫烧香”,嘿嘿~~~接着进入正题:4。设计坐标系,定位到所需位置, 最后一步也是关键一步,按第四个button链接part文件(注意此时*_mset*要呈高亮状态),从而把demo.prt里面的体链到sample_working_003 里面, 熟悉moldwizard的朋友很清楚这是干嘛的 :)至此,工程初始化结束。二,电极头的设计二,简单一点,我们就可以开始 电极头的设计。 以下是该模块提供的几个建模工具,前三个经常使用以此位置电极制作为例首先设sample_working_003为work part1。建立一个边界盒2。关键的一步来了,修整块:调整大小修正,这里用 subtract方式结果: (至于这里的修正方法,功能太多,大家自己去研究把)三, 干涉检查分析结果为touch时合格,否则反工休息休息,现在广告时间,插播一下广告了~~~~~~~四,添加后座和夹持装置结果夹持五,出图和BOM这个不分感觉不怎么样,大家自己玩吧OVER!
