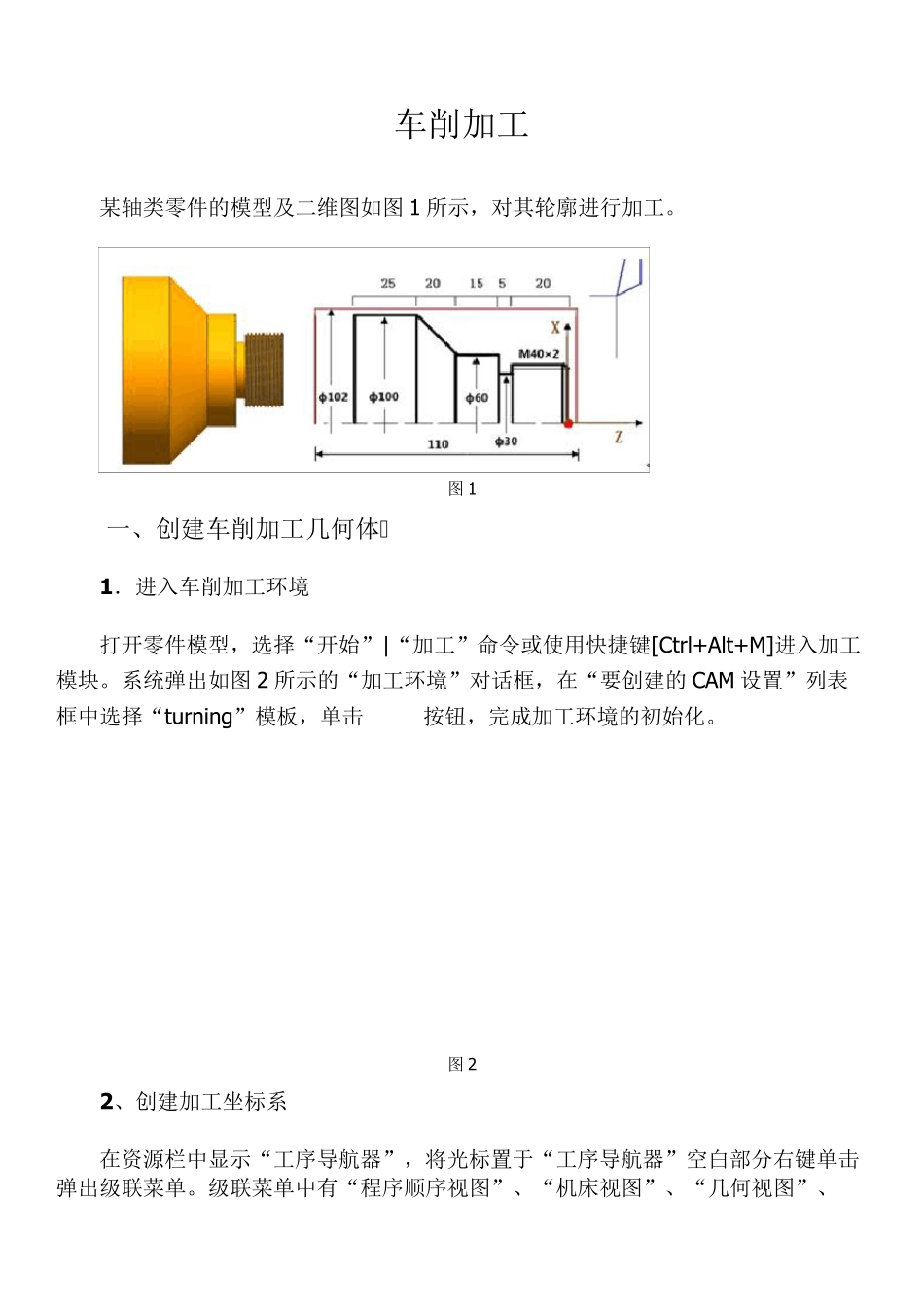

车削加工 某轴类零件的模型及二维图如图1 所示，对其轮廓进行加工。 图1 一、创建车削加工几何体 1．进入车削加工环境 打开零件模型，选择“开始”|“加工”命令或使用快捷键[Ctrl+Alt+M]进入加工模块。系统弹出如图2 所示的“加工环境”对话框，在“要创建的CAM 设置”列表框中选择“turning”模板，单击按钮，完成加工环境的初始化。 图2 2、创建加工坐标系 在资源栏中显示“工序导航器”，将光标置于“工序导航器”空白部分右键单击弹出级联菜单。级联菜单中有“程序顺序视图”、“机床视图”、“几何视图”、 “加工方法视图”等，如图 3 所示。在级联菜单中可以切换视图，单击“几何视图”切换到几何视图。依次单击前的“+”符号，将 WORKPIECE 及TURNING_WORKPIECE 展开。如图 4 所示 图 3 图 4 双击“MCS_SPINDLE”结点，系统弹出如图 5 所示的“MCS 主轴”对话框，选择左端面的圆心以指定 MCS，如图 6 所示。车床工作面指定 ZM-XM 平面，则 ZM 轴被定义为主轴中心，加工坐标原点被定义为编程零点。单击按钮，完成设置。 图5 图6 3 、定义工件 在“工序导航器—几何”视图中双击“W ORKPIECE”结点，弹出如图7 所示的“工件”对话框，完成几何体的指定。其中， 图7 单击“指定部件”按钮，弹出 “部件几何体”对话框，选择零件轴，如图8所示。单击按钮，完成设置。 图8 单击“指定毛坯”按钮，弹出 “毛坯几何体”对话框，选择“包容圆柱体”类型，轴方向选择“+ZM”，按如图9 所示设置参数，则可以指定一个长110m m ，直径102m m 的圆柱体作为毛坯。单击按钮，完成对零件轴毛坯的指定。 图9 4 、创建部件边界 在“工序导航器—几何”视图中双击“TURNING_WORKPIECE”结点，弹出如图10 所示的“车削工件”对话框。 图10 在“部件旋转轮廓”类型中选择“无”，单击“指定部件边界”的按钮，弹出如图11 所示的“部件边界”对话框，过滤类型默认为“曲线边界”。定义边界需要按照一定的方向依次选取工件横截面的边界线。显示轴的草图，顺时针依次选择草图曲线。选择“自动”、“封闭”和“左”单选项，单击按钮，完成车削加工部件边界的定义。 图11 单击“指定部件边界”的“显示”按钮，显示部件边界，如图12 所示. 图12 单击“指定毛坯边界”的按钮，弹出“选择毛坯”的对话框，选择棒料，点的位置设置为“在主轴处”，长度为 110m m ，直径为 102m m ，如图13 所...
