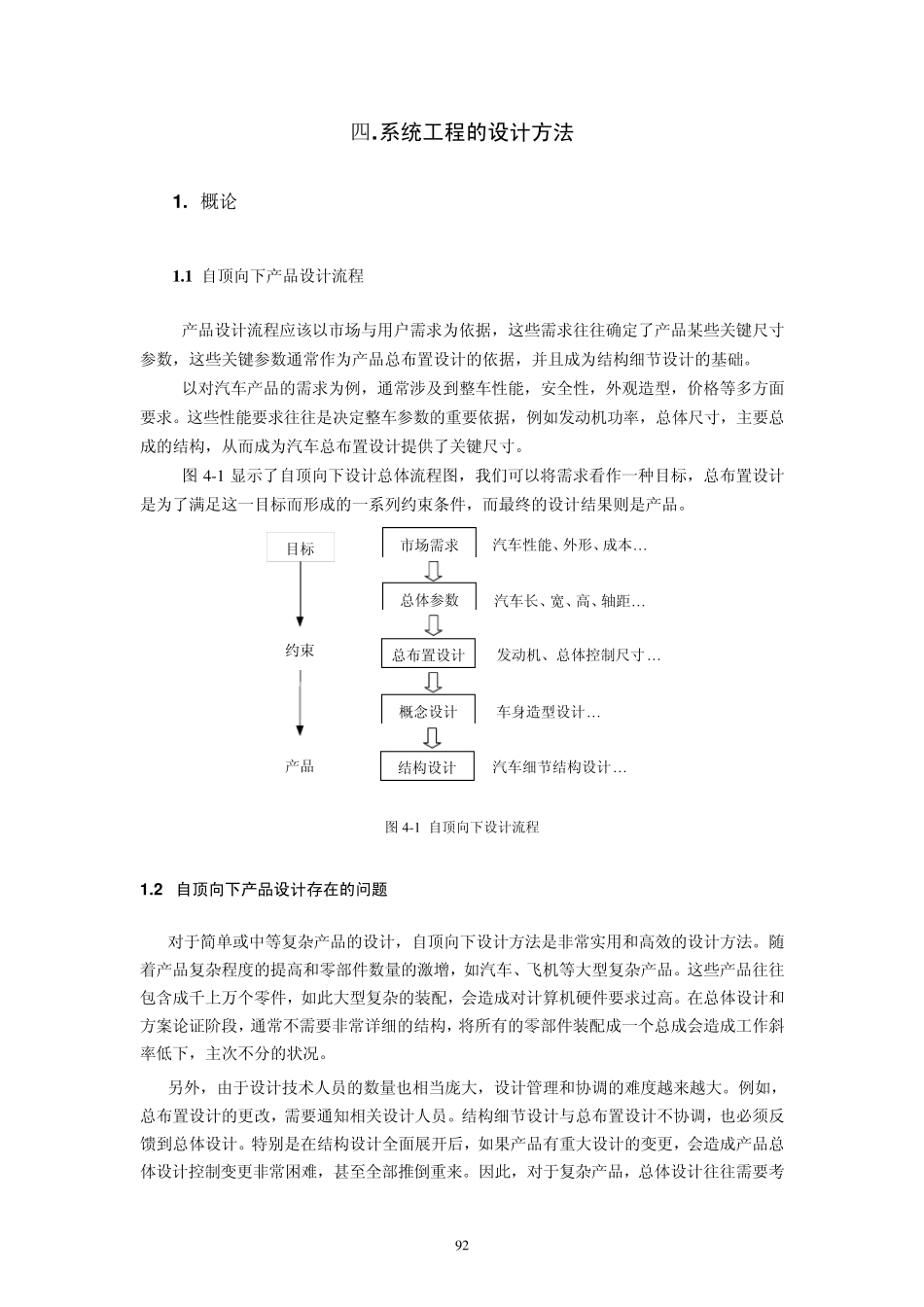

9 0 产品相关参数化设计技术培训讲义（三） 编著： 上海工程技术大学 龚 勉 审校： UGS 洪如瑾 上海市职业培训指导中心 2004年 8月 9 1 UG/WAVE培训讲义（三） 主题：机械产品总设计师（1级） 机械产品设计师 单元1—1 本单元培训目的： 掌握产品相关参数化设计技术，建立全息的产品模板。 注: UG/WAVE培训讲义: 讲义量《WAVE基础－相关部件建模》:49页 / 《自顶向下产品建模》:42页/ 《系统工程设计方法》:34页 总计 125页。 9 2 四. 系统工程的设计方法 1 . 概论 1 .1 自顶向下产品设计流程 产品设计流程应该以市场与用户需求为依据，这些需求往往确定了产品某些关键尺寸参数，这些关键参数通常作为产品总布置设计的依据，并且成为结构细节设计的基础。 以对汽车产品的需求为例，通常涉及到整车性能，安全性，外观造型，价格等多方面要求。这些性能要求往往是决定整车参数的重要依据，例如发动机功率，总体尺寸，主要总成的结构，从而成为汽车总布置设计提供了关键尺寸。 图4 -1 显示了自顶向下设计总体流程图，我们可以将需求看作一种目标，总布置设计是为了满足这一目标而形成的一系列约束条件，而最终的设计结果则是产品。 市场需求汽车性能、外形、成本…总体参数汽车长、宽、高、轴距…总布置设计发动机、总体控制尺寸…概念设计结构设计车身造型设计…汽车细节结构设计…目标约束产品 图4 -1 自顶向下设计流程 1 .2 自顶向下产品设计存在的问题 对于简单或中等复杂产品的设计，自顶向下设计方法是非常实用和高效的设计方法。随着产品复杂程度的提高和零部件数量的激增，如汽车、飞机等大型复杂产品。这些产品往往包含成千上万个零件，如此大型复杂的装配，会造成对计算机硬件要求过高。在总体设计和方案论证阶段，通常不需要非常详细的结构，将所有的零部件装配成一个总成会造成工作斜率低下，主次不分的状况。 另外，由于设计技术人员的数量也相当庞大，设计管理和协调的难度越来越大。例如，总布置设计的更改，需要通知相关设计人员。结构细节设计与总布置设计不协调，也必须反馈到总体设计。特别是在结构设计全面展开后，如果产品有重大设计的变更，会造成产品总体设计控制变更非常困难，甚至全部推倒重来。因此，对于复杂产品，总体设计往往需要考 93 虑的非常仔细，避免重复设计的浪费，但是，这将增加后续结构设计的等待时间，产品设计周期难以缩短。 1.3 系统工程 系统工...
