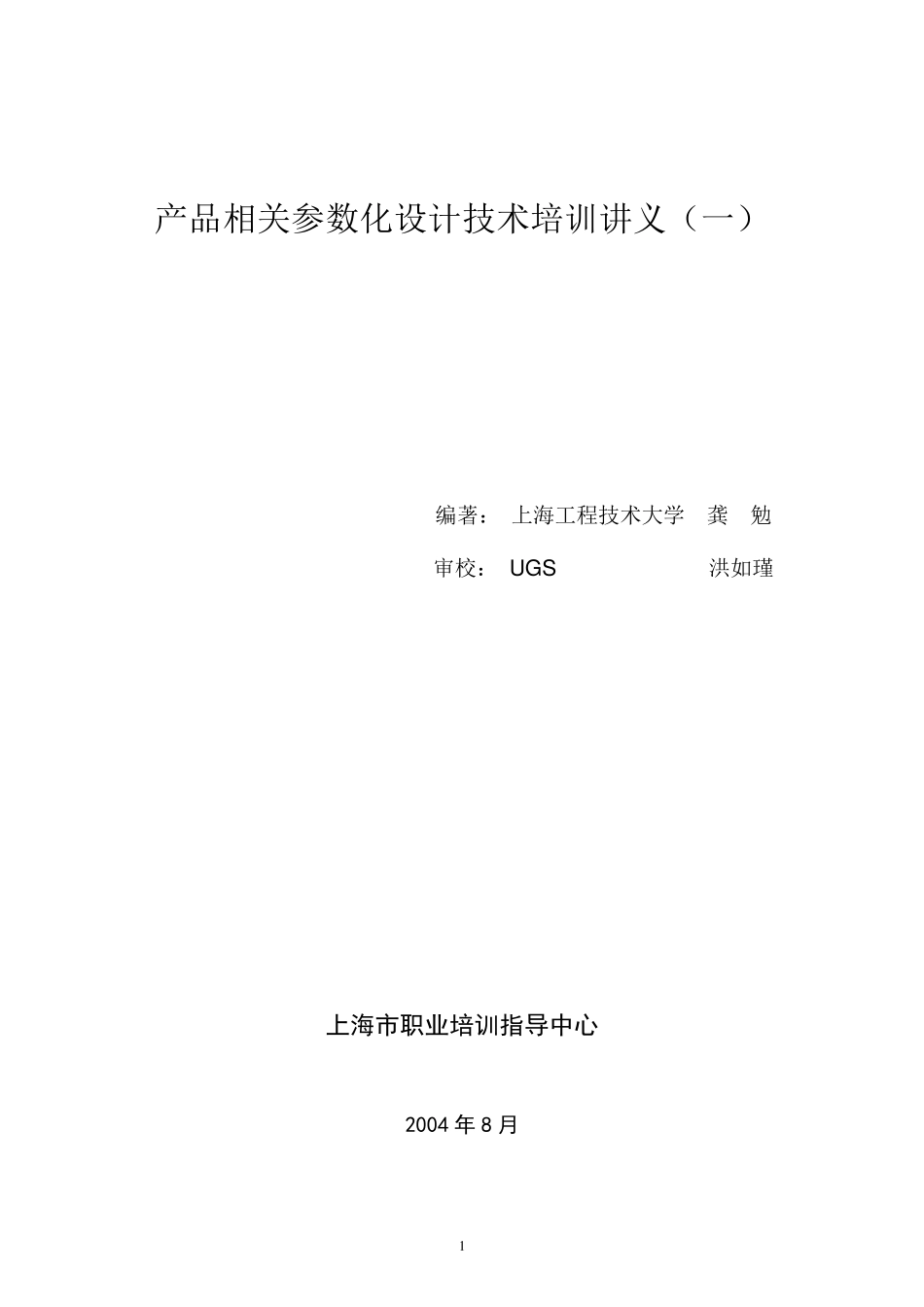

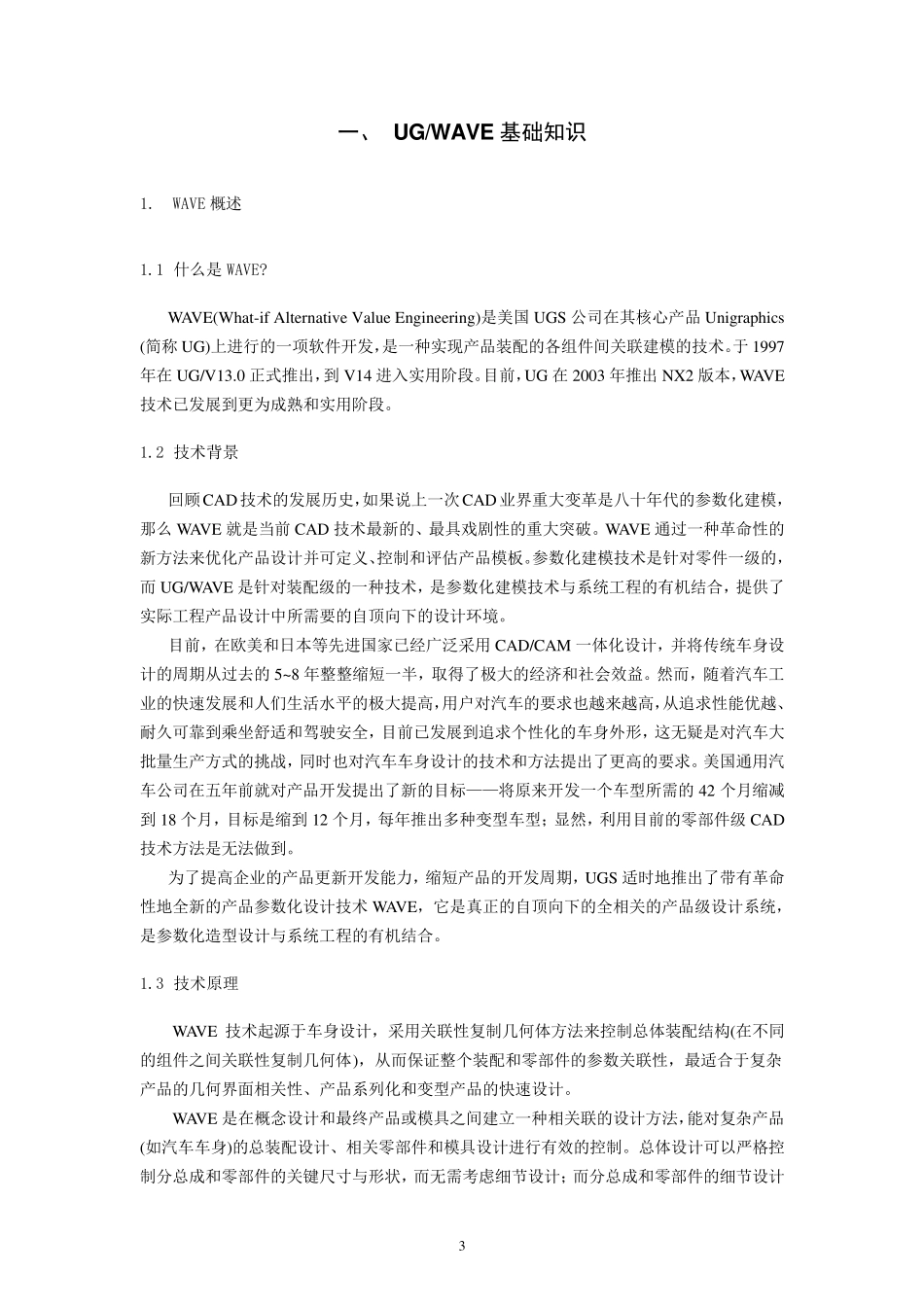

1 产品相关参数化设计技术培训讲义（一） 编著： 上海工程技术大学 龚 勉 审校： UGS 洪如瑾 上海市职业培训指导中心 2004 年 8 月 2 产品相关参数化设计技术培训讲义（一） 主题：机械产品/模具设计师（中级） 机械产品/模具设计技术 单元1—2 本单元培训目的： 掌握产品相关参数化设计技术，建立全息的产品模板。 注: UG/WAVE 培训讲义: 讲义量《WAVE 基础－相关部件建模》:49 页 / 《自顶向下产品建模》:42 页/ 《系统工程设计方法》:34 页 总计 125 页。 3 一、 UG/W AVE 基础知识 1. WAVE 概 述 1.1 什 么 是 WAVE? WAVE(What-if Alternative Value Engineering)是 美 国 UGS 公 司 在 其 核 心 产 品 Unigraphics (简 称 UG)上 进 行 的 一 项 软 件 开 发 ，是 一 种 实 现 产 品 装 配 的 各 组 件 间 关 联 建 模 的 技 术 。于 1997年 在 UG/V13.0 正 式 推 出 ，到 V14 进 入 实 用 阶 段 。目 前 ，UG 在 2003 年 推 出 NX2 版 本 ，WAVE技 术 已 发 展 到 更 为 成 熟 和 实 用 阶 段 。 1.2 技 术 背 景 回 顾 CAD技 术 的 发 展 历 史 ，如 果 说 上 一 次 CAD 业 界 重 大 变 革 是 八 十 年 代 的 参 数 化 建 模 ，那 么 WAVE 就 是 当 前 CAD 技 术 最 新 的 、 最 具 戏 剧 性 的 重 大 突 破 。 WAVE 通 过 一 种 革 命 性 的新 方 法 来 优 化 产 品 设 计 并 可 定 义 、控 制 和 评 估 产 品 模 板 。参 数 化 建 模 技 术 是 针 对 零 件 一 级 的 ，而 UG/WAVE 是 针 对 装 配 级 的 一 种 技 术 ， 是 参 数 化 建 模 技 术 与 系 统 工 程 的 有 机结合， 提供了实 际工 程 产 品 设 计 中所需要的 自顶向下的 设 计 环境。 目 前 ， 在 欧美 和 日本 等先进 国 家已 经广泛采用 CAD/CAM 一 体化 设 计 ， 并 将传统 车身设计 的 周期从过 去的 5~8 年 整整缩短一 半， 取得了极大 的 经济和 社会效益。 然而 ， 随着汽车工业 的 快速发 展 和 人们生活水平的 极大 提高，用 户对 汽车的 要求也越来 越高，从追求性 能优 越、耐久可 靠到 乘坐舒适和 ...
