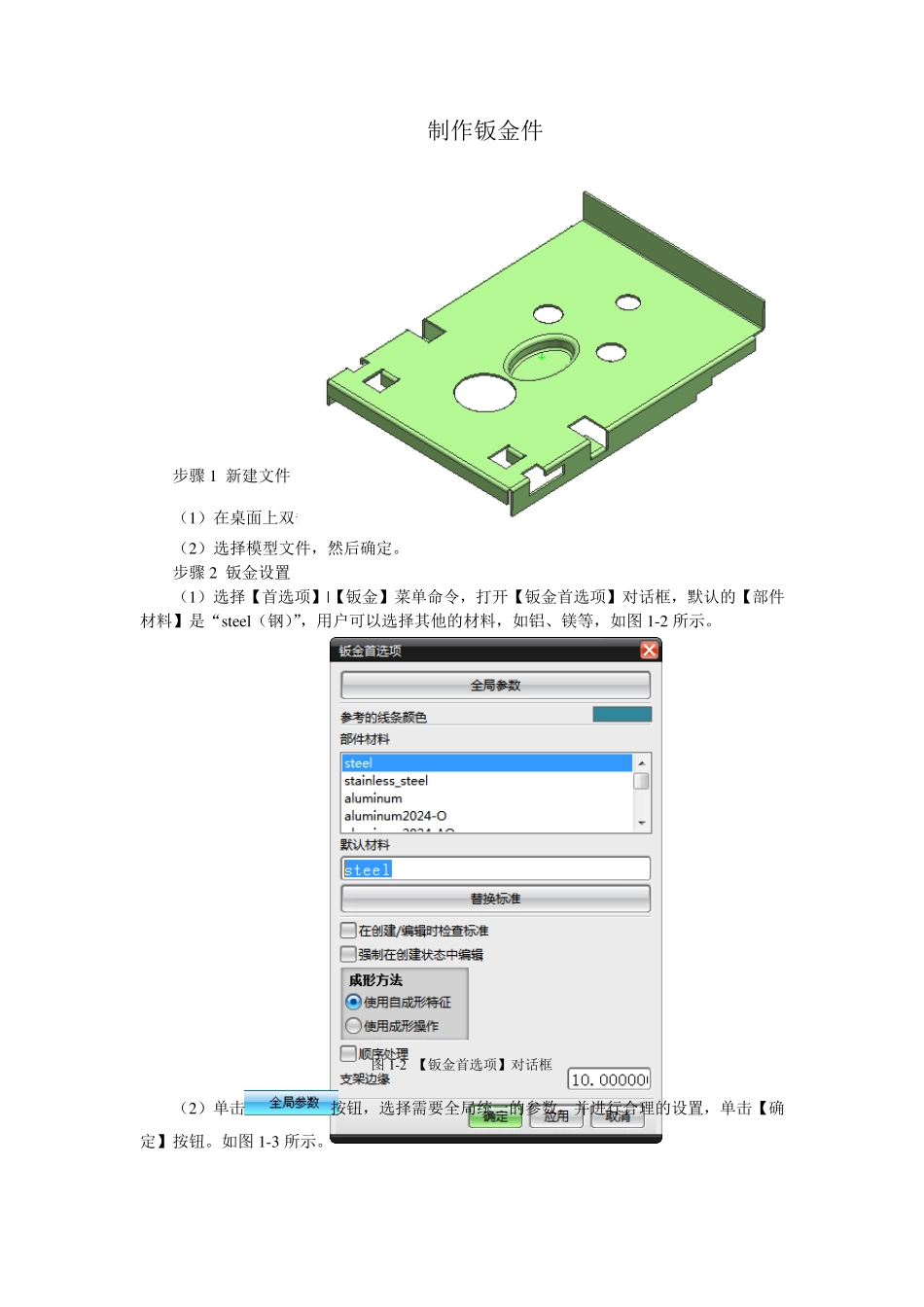

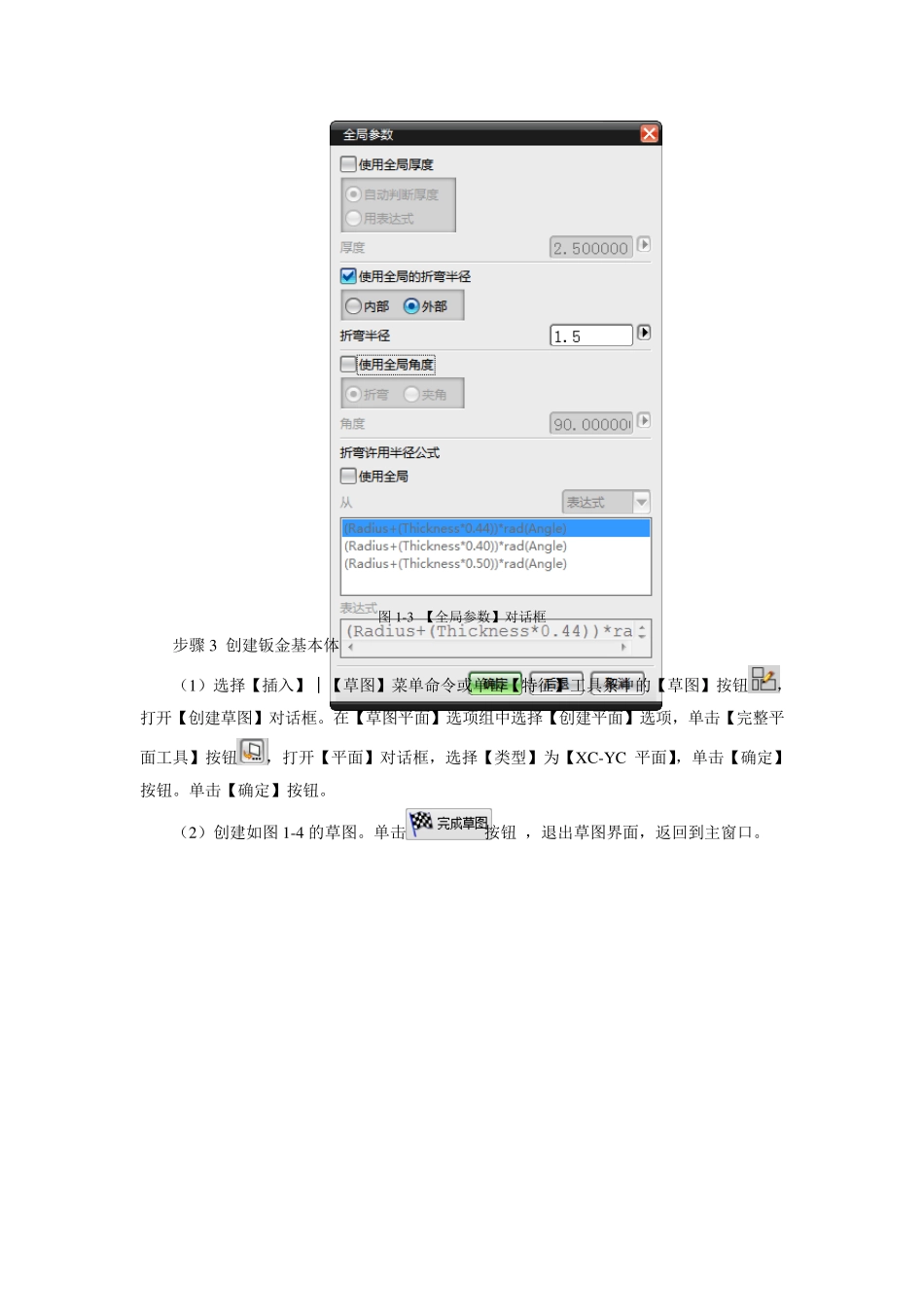

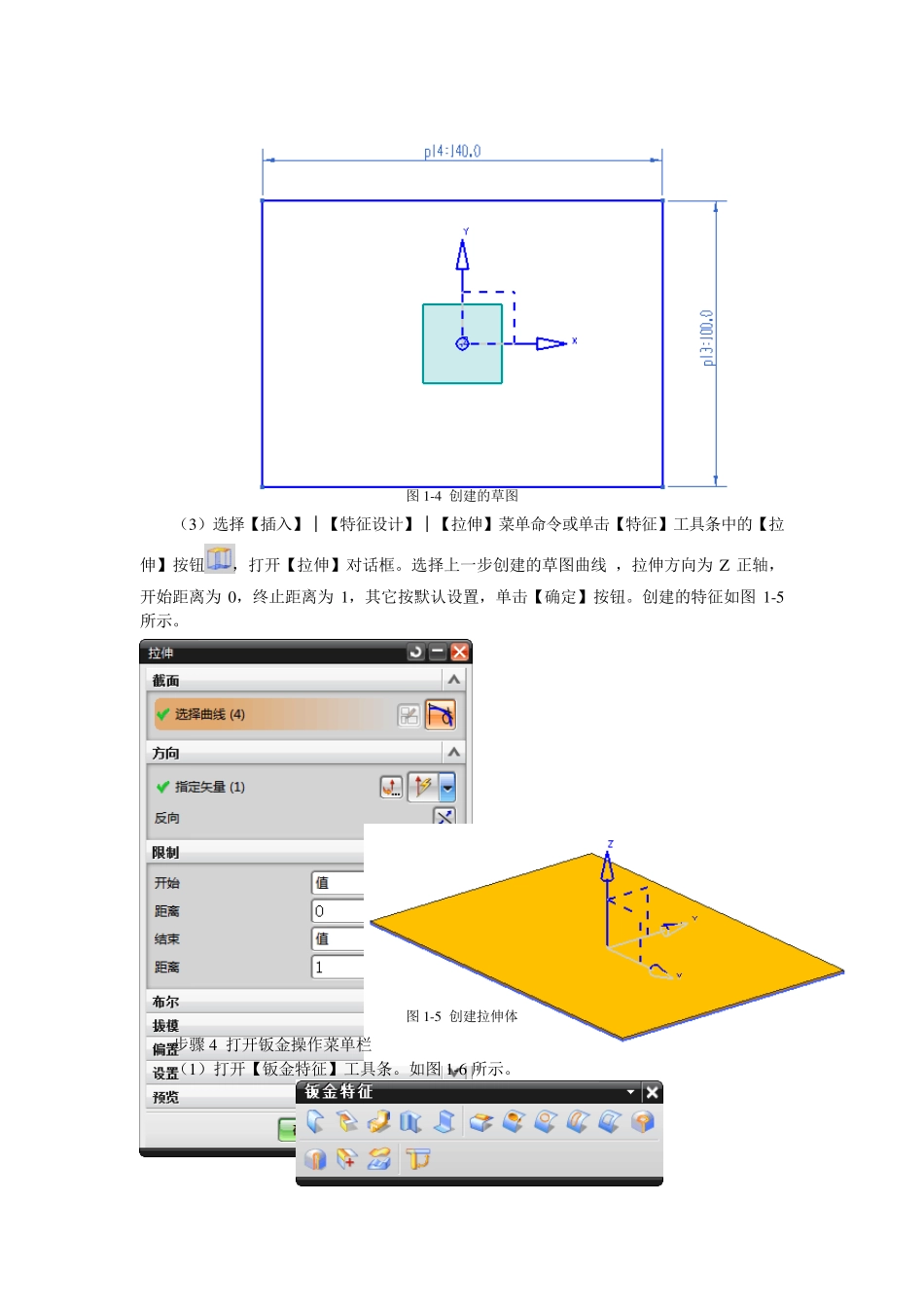

制作钣金件 图1-1 范例的最终效果 步骤1 新建文件 （1）在桌面上双击NX6.0 图标，启动SIEMENS NX 6.0。 （2）选择模型文件，然后确定。 步骤2 钣金设置 （1）选择【首选项】|【钣金】菜单命令，打开【钣金首选项】对话框，默认的【部件材料】是“steel（钢）”，用户可以选择其他的材料，如铝、镁等，如图1-2 所示。 图1-2 【钣金首选项】对话框 （2）单击按钮，选择需要全局统一的参数，并进行合理的设置，单击【确定】按钮。如图1-3 所示。 图1-3 【全局参数】对话框 步骤3 创建钣金基本体 （1）选择【插入】│【草图】菜单命令或单击【特征】工具条中的【草图】按钮，打开【创建草图】对话框。在【草图平面】选项组中选择【创建平面】选项，单击【完整平面工具】按钮，打开【平面】对话框，选择【类型】为【XC-YC 平面】，单击【确定】按钮。单击【确定】按钮。 （2）创建如图1-4 的草图。单击按钮 ，退出草图界面，返回到主窗口。 图1-4 创建的草图 （3）选择【插入】│【特征设计】│【拉伸】菜单命令或单击【特征】工具条中的【拉伸】按钮，打开【拉伸】对话框。选择上一步创建的草图曲线 ，拉伸方向为 Z 正轴，开始距离为 0，终止距离为 1，其它按默认设置，单击【确定】按钮。创建的特征如图1-5所示。 图1-5 创建拉伸体 步骤 4 打开钣金操作菜单栏 （1）打开【钣金特征】工具条。如图1-6 所示。 图1 -6 【钣金特征】工具条 步骤5 创建弯边特征 （1 ）在【钣金特征】工具条中，单击【弯边】按钮，打开【弯边】对话框。单击如图1 -7 所示的边缘，如图1 -8 所示设置参数，单击【应用】按钮。效果如图1 -9 所示 图1 -7 选择的边缘 图1 -8 【弯边】对话框 图1 -9 创建的弯边特征 （2）对应的边也进行相同的操作。 （3）单击如图1-10 所示的边缘，如图1-11 所示设置参数，单击【应用】按钮。效果如图1-12 所示 图1-10 选择的边缘 图1-11 【弯边】对话框 图1-12 创建的弯边特征 （4）在【钣金特征】工具条中，单击【成型/展开】按钮，打开【成型/展开】对话框，如图1-13 所示。单击按钮，效果如图1-14 所示。如图选择“SM 弯边（6）”，再单击按钮，效果如图1 -1 5 所示。如果单击按钮，则效果如图1 -1 6所示。 图1 -1 3 【成形/展开】对话框 图1 -1 4 全部展开效果 图1 -1 5 成形选择的特征效果 图1 -1 6 全部成形效果 步骤6 创建钣金除...
