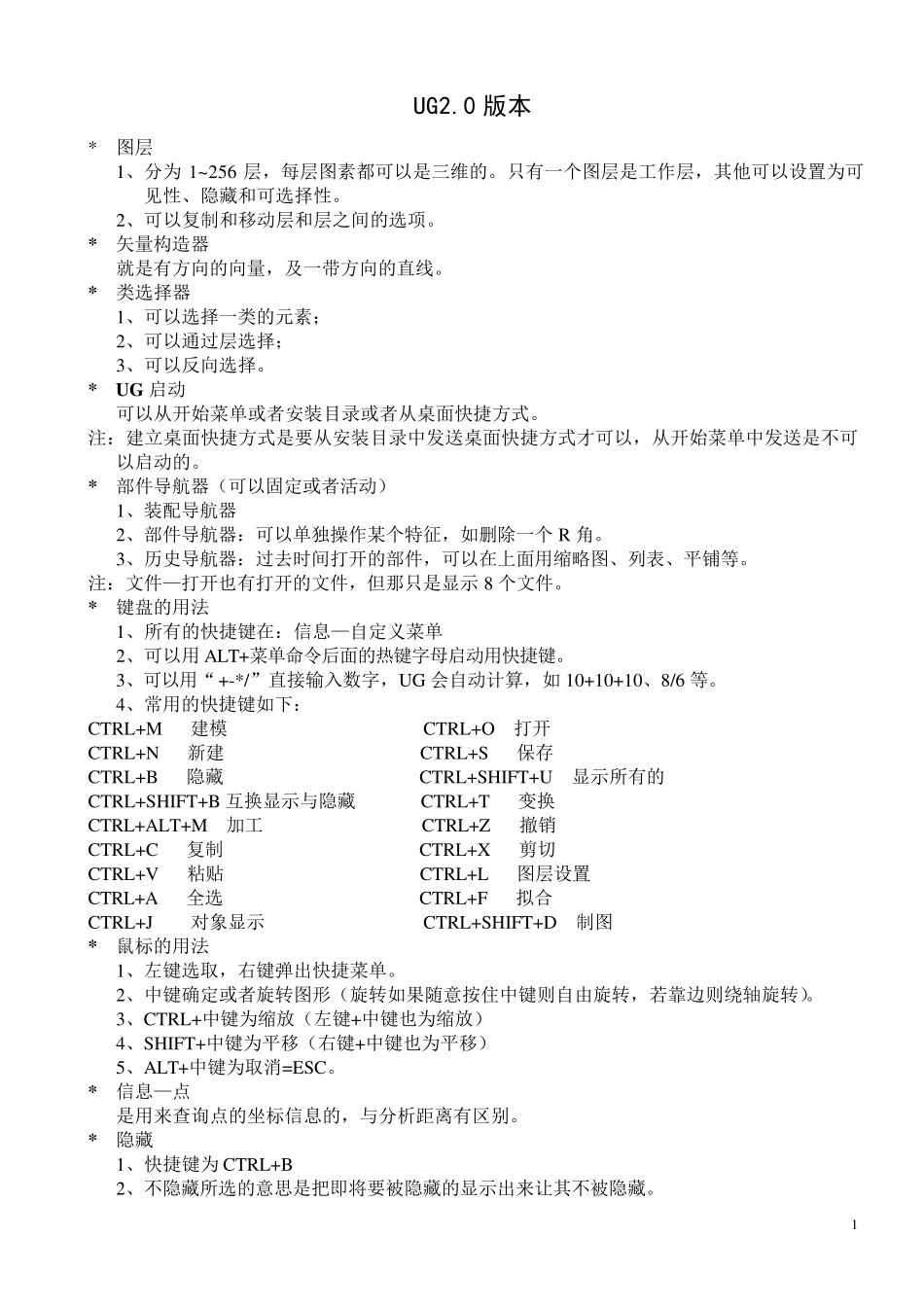

1 UG2.0 版本 * 图层 1、分为1~256 层，每层图素都可以是三维的。只有一个图层是工作层，其他可以设置为可见性、隐藏和可选择性。 2、可以复制和移动层和层之间的选项。 * 矢量构造器 就是有方向的向量，及一带方向的直线。 * 类选择器 1、可以选择一类的元素； 2、可以通过层选择； 3、可以反向选择。 * UG 启动 可以从开始菜单或者安装目录或者从桌面快捷方式。 注：建立桌面快捷方式是要从安装目录中发送桌面快捷方式才可以，从开始菜单中发送是不可以启动的。 * 部件导航器（可以固定或者活动） 1、装配导航器 2、部件导航器：可以单独操作某个特征，如删除一个R 角。 3、历史导航器：过去时间打开的部件，可以在上面用缩略图、列表、平铺等。 注：文件—打开也有打开的文件，但那只是显示 8 个文件。 * 键盘的用法 1、所有的快捷键在：信息—自定义菜单 2、可以用ALT+菜单命令后面的热键字母启动用快捷键。 3、可以用“+-*/”直接输入数字，UG 会自动计算，如10+10+10、8/6 等。 4、常用的快捷键如下： CTRL+M 建模 CTRL+O 打开 CTRL+N 新建 CTRL+S 保存 CTRL+B 隐藏 CTRL+SHIFT+U 显示所有的 CTRL+SHIFT+B 互换显示与隐藏 CTRL+T 变换 CTRL+ALT+M 加工 CTRL+Z 撤销 CTRL+C 复制 CTRL+X 剪切 CTRL+V 粘贴 CTRL+L 图层设置 CTRL+A 全选 CTRL+F 拟合 CTRL+J 对象显示 CTRL+SHIFT+D 制图 * 鼠标的用法 1、左键选取，右键弹出快捷菜单。 2、中键确定或者旋转图形（旋转如果随意按住中键则自由旋转，若靠边则绕轴旋转）。 3、CTRL+中键为缩放（左键+中键也为缩放） 4、SHIFT+中键为平移（右键+中键也为平移） 5、ALT+中键为取消=ESC。 * 信息—点 是用来查询点的坐标信息的，与分析距离有区别。 * 隐藏 1、快捷键为CTRL+B 2、不隐藏所选的意思是把即将要被隐藏的显示出来让其不被隐藏。 2 * 信息—对象 1、可分析对象各个方面的信息，信息齐全。 2、比如一个外角用分析功能是分析不出来的。 * 基本体素—长方体 1、插入—成型特征—长方体 2、由三种方式画出一个长方体 3、定点可由矩形偏置方式画（点构造器），常用来画分中台。 * 圆柱体 由半径（直径）和高度以及方向（矢量构造器）画出。 * 圆锥体 1、矢量要指明 2、半角既是有多斜。 * 工作坐标系和绝对坐标系 1、前者可以移动，后者是固定的 2、加工时常把两者重合 3、“工作...
